Válvula solenóide pneumática de 3/2 vias série 3V | Válvula de controle NC/NO operada diretamente e por piloto

Marca: SOLH da Richge Technology

1. Visão geral do produto e interface estrutural

     A série SOLH 3V é um padrãoVálvula solenóide direcional controlada eletricamente de 3/2 vias disponível emação direta eoperado por piloto estruturas. Projetado especificamente para controle de cilindro de ação simples, comutação de circuito pneumático e regulação de sistema de vácuo, ele fornece duas configurações principais: Normalmente Fechado (NC) e Normalmente Aberto (NA). Com um corpo durável em liga de alumínio, estrutura compacta, resposta rápida e inicialização opcional com pressão zero, ela serve como válvula de controle universal padrão para sistemas de automação pneumática em miniatura.

  1.1 Definição de porta padrão de 3/2 vias

     • Porta P: Entrada de ar principal

     • Um Porto: Porta de trabalho, conectada a cilindros pneumáticos de simples ação ou bicos de vácuo

     • Porta R: Porta de exaustão de ar, instale silenciador para redução de ruído

  1.2 Classificação estrutural e de acionamento

     • Modo de direção: Opcional de ação direta eletromagnética / operada por piloto

     • Tipo de série: Ação direta (3V1/3V2); Operado por piloto (3V100/3V200/3V300)

     • Material do corpo: Liga de alumínio de alta resistência, leve e durável

2. Princípio de funcionamento da válvula de 3/2 vias

     A série 3V adota design de controle de bobina única, dividido em tipos NC e NO com lógica de trabalho completamente independente, amplamente utilizado para cilindro de reinicialização automática e controle de circuito de vácuo.

  2.1 Normalmente Fechado (NC) – Tipo Mais Comum

  Modelos aplicáveis: 3V110, 3V210, 3V310

     • Estado de redefinição de desligamento: A reinicialização da mola veda a porta de entrada P; A porta A se comunica com a porta R para exaustão, sem pressão de saída.

     • Estado de funcionamento ligado: A força eletromagnética puxa o núcleo da válvula para mudar; A entrada P se conecta à porta de trabalho A para fornecimento de ar; A porta de exaustão R está totalmente fechada.

  2.2 Tipo Normalmente Aberto (NA)

  Modelos aplicáveis: 3V120, 3V220, 3V320

     • Estado de redefinição de desligamento: A entrada P se comunica com a porta de trabalho A para fornecimento contínuo de ar; A porta de exaustão R está fechada.

     • Estado de funcionamento ligado: A porta de entrada P está selada; Uma porta de trabalho se comunica com a porta R para alívio de pressão e exaustão.

3. Classificação da série e parâmetros de especificação

  3.1 Série de Ação Direta (3V1 / 3V2) – Partida com Pressão Zero

  Vantagem Central: Suporta inicialização com pressão zero de 0MPa, velocidade de resposta ultrarrápida (＜0,05s), desempenho estável para condições de trabalho de baixa pressão e vácuo.

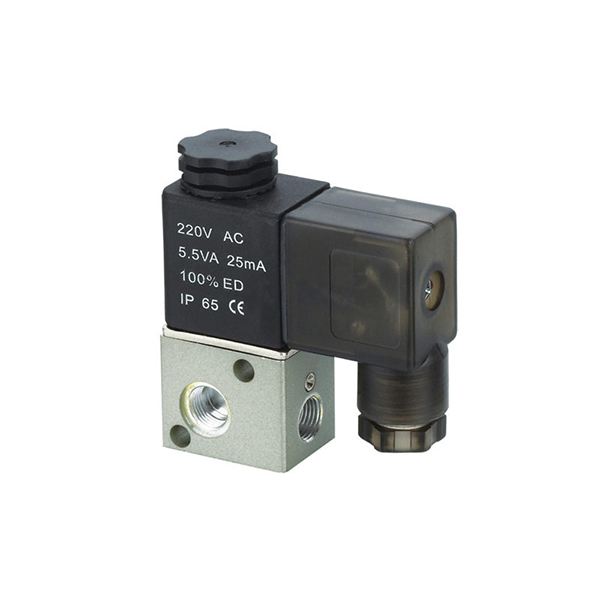

  • Série Micro 3V1

￮ Tamanho da porta: M5, G1/8 (06)

￮ Área de Fluxo: 10,2 mm² (CV=0,6)

￮ Modelo típico: 3V1-06, 3V1-M5

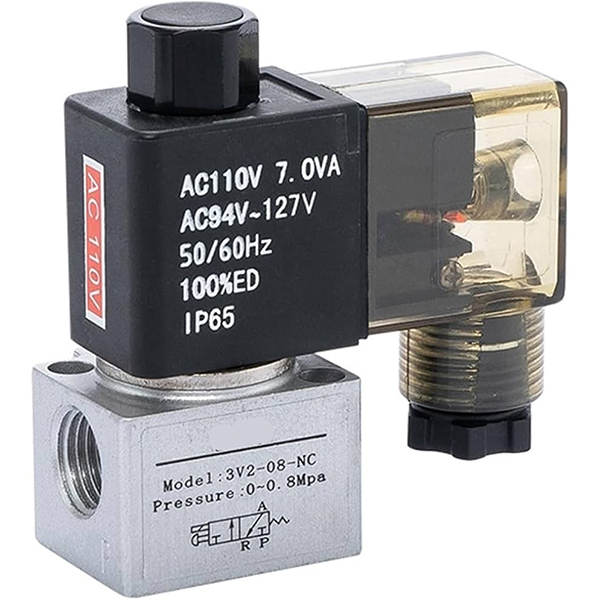

  • Minissérie 3V2

￮ Tamanho da porta: G1/8 (06), G1/4 (08)

￮ Área de Fluxo: 17,0 mm² (CV=1,0)

  3.2 Série Operada por Piloto (3V100 / 3V200 / 3V300) – Grande Vazão

  Vantagem Central: Grande capacidade de vazão e baixo consumo de energia; requer pressão mínima de inicialização para comutação estável, adequada para circuitos pneumáticos de pressão padrão.

  • Série 3V100: Tamanho da porta M5, G1/8 (06)

  • Série Universal 3V200

￮ Tamanho da porta: G1/4 (08)

￮ Área de Fluxo: 17,0 mm² (CV=1,0)

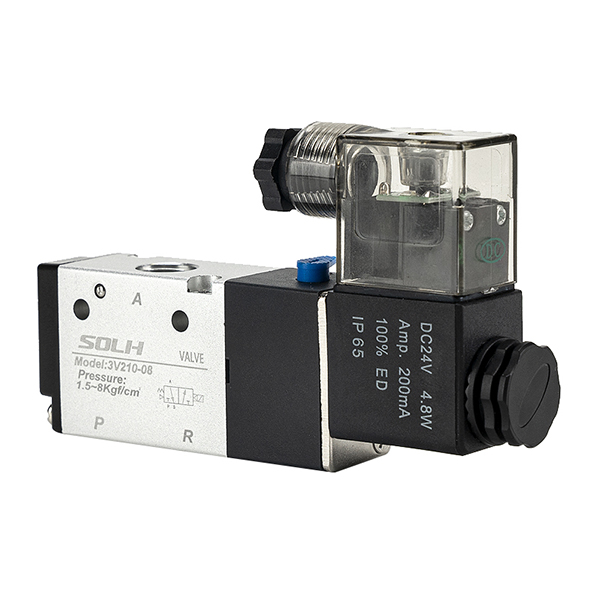

￮ Modelo típico: 3V210-08

  • Série 3V300 de Grande Fluxo

￮ Tamanho da porta: G3/8 (10)

￮ Área de Fluxo: 28,0 mm² (CV=1,65)

4. Regras completas de codificação de modelo e exemplos de pedidos

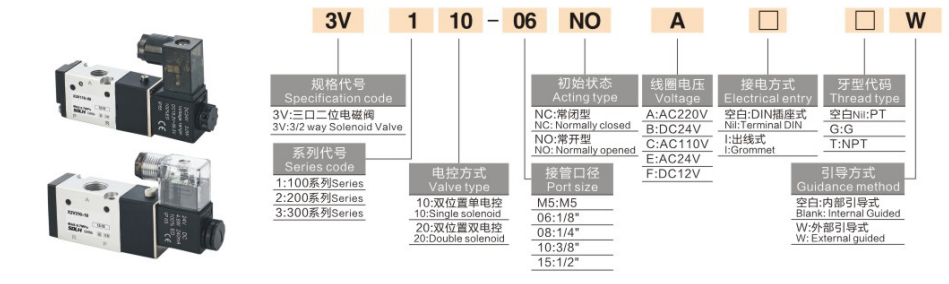

  1. Lógica de Codificação: 3V [Código de Série] [Código de Função] - [Tamanho da Porta] [Código de Tensão] [Código de Fiação]

 2. Exemplos de pedidos padrão

     • 3V210-08-B: 3/2 vias, tipo NC, porta G1/4, DC24V, conexão de soquete DIN

     • 3V1-06-A: 3/2 vias, tipo NC, porta G1/8, AC220V

5. Parâmetros Técnicos Principais

6. Principais vantagens do produto

     • Design dedicado de 3/2 vias: Perfeitamente combinado com cilindros de simples ação com retorno por mola, exclusivos para execução pneumática de fixação, elevação e reset.

     • Modos de trabalho duplos: Tipos opcionais Normalmente Fechado (redefinição de desligamento) e Normalmente Aberto (funcionamento desligado) para se adaptar a diversas lógicas de processo.

     • Opções de unidade dupla: O tipo de ação direta suporta inicialização com pressão zero para cenários de vácuo/baixa pressão; o tipo operado por piloto realiza grande fluxo e operação estável de baixa potência.

     • Compacto e durável: Mini estrutura integrada, excelente desempenho de vedação, longa vida útil e design livre de lubrificação.

     • Configuração Elétrica Flexível: Múltiplas especificações de tensão (AC220V/110V/24V, DC24V/12V) e modos de fiação dupla atendem às demandas globais de correspondência.

     • Alta compatibilidade: Mesmo tamanho de instalação das válvulas de controle pneumático 3A e das válvulas manuais 3L, suportando substituição e atualização diretas.

7. Cenários típicos de aplicação

     • Controle automático de cilindros de ação simples (fixação, levantamento, mecanismo de reinicialização por mola)

     • Comutação do gerador de vácuo e do sistema de bocal de sucção a vácuo (o tipo de ação direta suporta controle de pressão negativa)

     • Controle liga-desliga do circuito pneumático, intertravamento de segurança do equipamento, operação de jog pequeno do atuador

     • Substituição direta de válvulas controladas por ar 3A e válvulas manuais 3L em sistemas pneumáticos padrão

Resumo de uma frase

     A série SOLH 3V é uma válvula direcional eletromagnética padrão de 3/2 vias com modos duplos NC/NO e estruturas de acionamento duplo direto/piloto, aplicada profissionalmente ao acionamento de cilindro de ação simples e controle de circuito de vácuo, servindo como o principal componente de controle para sistemas de automação pneumática em miniatura.
