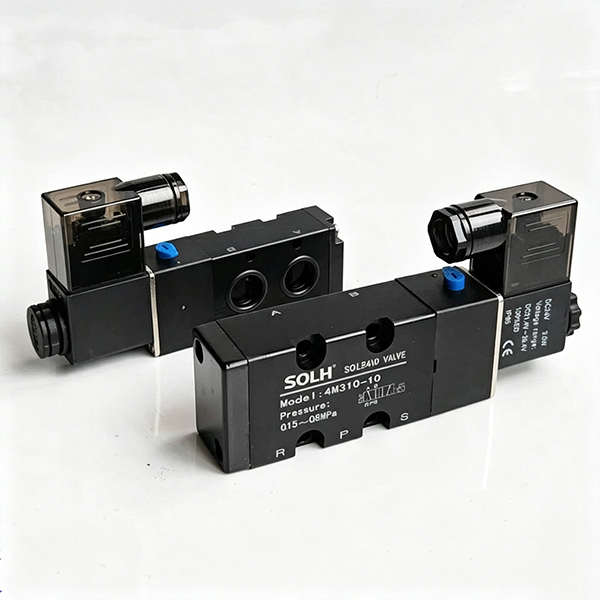

Válvula solenóide de 5/2 vias padrão NAMUR série 4M | Válvula tipo placa montada em atuador

Marca: SOLH da Richge Technology

1. Visão geral do produto

     A série SOLH 4M é uma solução profissionalVálvula solenóide tipo placa de 5/2 vias padrão NAMUR especialmente projetado para controle automático de atuador pneumático. Ele está em estrita conformidade com os padrões internacionais de montagem lateral NAMUR, com orifícios de montagem padrão na parte inferior da válvula. A válvula pode ser laminada diretamente e instalada na lateral de válvulas esféricas pneumáticas e atuadores de válvula borboleta sem tubos de ar adaptadores intermediários. Usado exclusivamente para circuitos de controle automático de válvulas, atende totalmente aos padrões da série Airtac 4M e é estruturalmente diferente das válvulas solenóides convencionais do tipo tubo de 4V.

  1.1 Especificações principais do produto

     • Modo de Função: 5/2 vias (5 portas 2 posições)

     • Estrutura de acionamento: Tipo carretel piloto interno, operação sem lubrificação

     • Padrão de montagem: Montagem lateral padrão NAMUR (base integrada com circuitos de ar P/A/B/R1/R2)

     • Modelos convencionais: 4M210-08, 4M210-06, 4M110-06

2. Regras completas de codificação de modelo e lista completa de séries

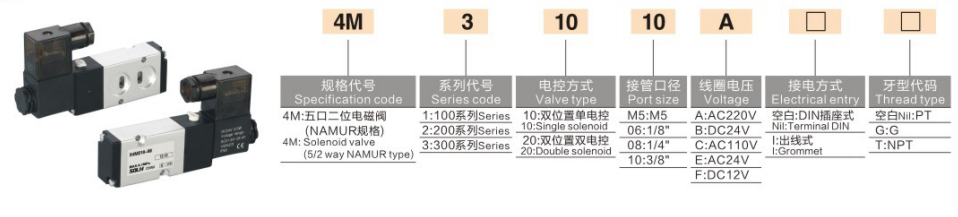

 1. Lógica de Codificação: 4M [Código de tamanho] [Código de controle] [Código de função] - [Rosca da porta]

  2. Exemplo de modelo

     4M210-08: tamanho 200, controle elétrico único com reinicialização de mola, porta de rosca externa PT1/4

 3. Lista completa de especificações de modelos convencionais da série

3. Parâmetros Técnicos Principais

4. Vantagens do núcleo de montagem NAMUR e principais pontos de seleção

     • Porto Aéreo Base NAMUR Integrado: A parte inferior da válvula está embutida com portas de ar A/B. Depois de encaixado no atuador, ele se encaixa automaticamente nos dois orifícios de entrada de ar do atuador. Não são necessários tubos de ar externos para portas A/B; apenas as portas de entrada de ar P e de exaustão R1/R2 precisam de conexão de fonte de ar externa, simplificando a estrutura da tubulação e reduzindo os pontos de vazamento.

     • Haste de teste manual integrada: Equipado com um botão de depuração manual no lado da válvula, suportando teste manual de abertura e fechamento da válvula após desligamento, conveniente para instalação no local, depuração e manutenção de equipamentos.

     • Características do modo de controle duplo: Os modelos de controle elétrico duplo 4M × 20 adotam uma estrutura de memória com travamento automático e desligamento para manter a posição atual da válvula; Os modelos de controle elétrico único 4M × 10 são redefinidos automaticamente pela força da mola após o desligamento, atendendo às demandas de redefinição de segurança e retenção de posicionamento, respectivamente.

     • Montagem de coletor compatível: Compartilha a mesma especificação básica da série 4V (base manifold 4M100M/200M/300M). Ele suporta fornecimento de ar centralizado para múltiplas válvulas por meio de instalação em coletor e também pode ser montado diretamente em um único atuador para operação independente.

5. Válvula 4M NAMUR vs Válvula de tubo convencional 4V | Guia de seleção anti-erro

6. Aplicações típicas de correspondência

     • Sistema de controle automático de válvula: 4M210-08 combinado com atuador pneumático DA/SR + válvula esférica/borboleta, amplamente utilizado em equipamentos petroquímicos, de tratamento de água e de comutação de fluidos de dutos.

     • Sistema Integrado de Ilha de Válvulas: Adote a base do coletor multi-link 4M200M para realizar o fornecimento de ar centralizado e a instalação integrada de várias válvulas solenóides da série 4M para clusters de tubulações automatizados.

     • Correspondência de tubulação de tubulação: Conecte portas de rosca externas com conexões retas de rosca macho de conexão rápida KQ2 para encaixar rapidamente na tubulação da fonte de ar principal para uma conexão estável e sem vazamentos.

Resumo de uma frase

     A série SOLH 4M é uma válvula solenóide de 5/2 vias tipo placa padrão NAMUR dedicada para atuadores pneumáticos, com montagem direta tubeless, operação sem lubrificação e proteção IP65, sendo o componente de controle de suporte ideal para comutação automática de válvulas esfera pneumáticas e válvulas borboleta.
