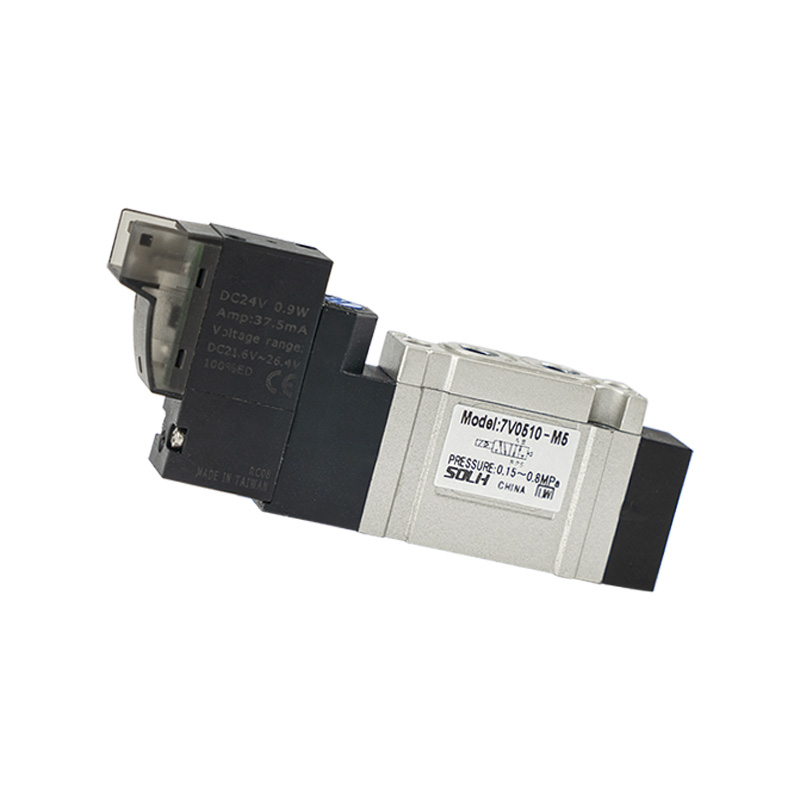

Válvula Solenóide 5/2 e 5/3 Operada por Piloto Compacta Série 7V

Marca:SOLH da Richge Technology

Posicionamento do produto

     A série SOLH 7V é uma válvula solenóide direcional compacta operada por piloto que cobre funções de 5/2 vias e 5/3 vias, especialmente projetada para circuitos pneumáticos padrão gerais. Adotando uma estrutura de exaustão interna centralizada com canal de fluxo otimizado, oferece notável grande capacidade de fluxo, resposta de comutação rápida e baixo consumo de energia. Ele pode ser usado de forma independente ou montado em bancos de válvulas múltiplas para controle centralizado de vários cilindros.

Estrutura Central e Classificação Funcional

 1. Definição da função de porta e posição:

   1.1 Válvula solenóide de 5/2 vias: 1 entrada P, 2 portas de trabalho A/B, 2 portas de exaustão R/S

     -- Sufixo 10: retorno de mola solenóide de bobina única

     -- Sufixo 20: tipo de travamento de solenóide duplo de bobina dupla

   Válvula solenóide de bobina dupla de 1.2 5/3 vias (3 funções principais centrais)

     -- 30C Centro Fechado: Todas as portas totalmente seladas na posição intermediária para travar a pressão do cilindro para fixação

     -- Escape central 30E: A e B conectados ao escapamento R/S para liberar a pressão residual com segurança

     -- Fornecimento de pressão central 30P: P conectado a A e B, ambos os lados do cilindro mantêm a pressão do ar

  2. Unidade e recurso estrutural

     -- Tipo de Drive: Design operado por piloto, baixa pressão de inicialização, resposta ultrarrápida e grande saída de fluxo

     -- Exaustão centralizada interna: Ar piloto exaurido uniformemente através das portas de exaustão principais R/S, tubulação limpa e arrumada sem exaustão piloto dispersa

Tamanho da série e tabela de parâmetros de fluxo

Especificações Técnicas Gerais Universais

     -- Faixa de pressão operacional: 0,15 ~ 0,8 MPa

     -- Pressão de teste de prova: 1,2 MPa

    -- Temperatura operacional: -20°C ~ +70°C (sem formação de gelo no fornecimento de ar)

     -- Tempo de resposta de comutação: ≤50 ms

     -- Frequência operacional máxima: 5 Hz

     -- Consumo de energia da bobina: DC = 0,7W; CA = 1,1 VA

     -- Opções de tensão padrão

        CC: 12V(F), 24V(B)

        CA: 110V(C), 220V(A)

     -- Grau de proteção: IP40 resistente à poeira

     -- Material do corpo da válvula: liga de alumínio fundido

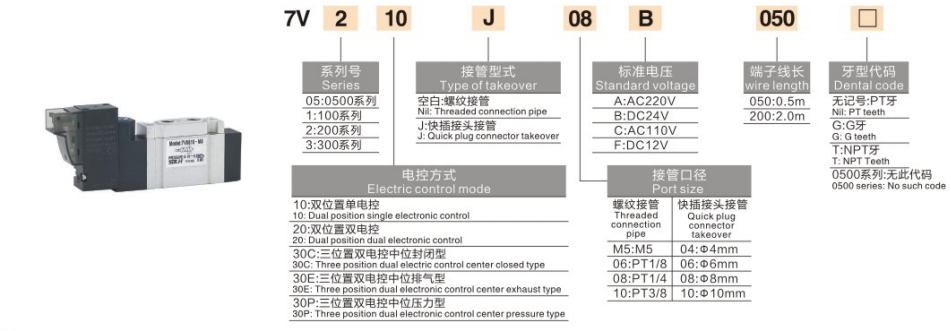

Regra completa de nomenclatura de modelo

  1. Modelo de exemplo: 7V210J08B050

     -- 7V: Código de série para válvula solenóide compacta 5/2 e 5/3 operada por piloto

     -- 2: Código de tamanho (2 = série 7V200, porta de 1/4")

     -- 10/20 / 30C/30E/30P: Função de circuito

        10=5/2 bobina única; 20=5/2 bobina dupla; 30 séries = 5/3 três posições

     -- J: Formulário de conexão da porta; J = encaixe rápido push-in, vazio = porta de rosca padrão

     -- 08: Código de tamanho da porta (08 = 1/4")

     -- B: Código de tensão da bobina (B=DC24V, A=AC220V)

     -- 050: Código de comprimento do cabo (050 = cabo de 0,5 metros)

Modelos de referência padrão comuns

  1. Série 5/2 de duas posições

     -- Retorno por mola helicoidal única: 7V110-06 (1/8", DC24V)

     -- Travamento de bobina dupla: 7V220-08 (1/4", AC220V)

  2. Série de três posições 5/3

     -- Retenção de pressão central fechada: 7V130C-06

     -- Liberação de pressão de exaustão central: 7V230E-08

     -- Porta dupla central pressurizada: 7V330P-10

Principais vantagens do produto

  1. Desempenho aprimorado de alto fluxo

     - Design otimizado do corredor aerodinâmico interno, capacidade de fluxo aumentada em cerca de 30% em comparação com as válvulas solenóides tradicionais da série 4V, proporcionando extensão mais rápida do cilindro e velocidade de retração.

  2. Instalação flexível em várias direções e opções de porta dupla

     -- Suporta montagem horizontal e vertical; dois modos de conexão: porta de rosca padrão ou conexão rápida para montagem rápida da tubulação.

  3. Design modular integrado múltiplo

     -- Compatível com base de válvula múltipla de múltiplas estações, múltiplas válvulas empilhadas juntas para economizar espaço de instalação do gabinete e simplificar o layout da tubulação de ar principal.

  4. Bobina de potência ultrabaixa

     -- O design da bobina de baixa potência reduz a geração de calor, adequado para condições de trabalho energizadas contínuas de longo prazo com menor consumo de energia.

  5. Vida útil ultralonga

     -- Carretel interno de precisão e estrutura de vedação, desempenho estável em até milhões de ciclos de comutação com manutenção mínima.

Resumo de uma frase

     A válvula solenóide compacta operada por piloto SOLH 7V cobre variantes completas de 5/2 bobina simples/dupla e 5/3 de três funções centrais com tamanhos de porta completos M5~3/8", apresentando fluxo 30% maior do que a série convencional de 4V, baixo consumo de energia e design empilhável de coletor como válvula de controle direcional universal para todos os circuitos pneumáticos automatizados padrão.
