Válvula de alívio de pressão compacta série AP100

Marca:SOLH da Richge Technology (睿其格科技)

Posicionamento do produto

     A série AP100 é uma válvula de alívio compacta com mola de ação direta para circuitos pneumáticos em miniatura. Ele esgota automaticamente o excesso de ar para estabilizar a pressão do sistema quando a pressão excede o valor predefinido. Apresentando tamanho reduzido e fácil ajuste de pressão, ele serve como proteção contra sobrepressão e componente de controle de pressão de limite superior para equipamentos pneumáticos compactos.

Estrutura e Princípio de Funcionamento

     --Estrutura: Projeto de alívio de retorno por mola de ação direta sem controle piloto

     --Lógica de funcionamento Estado fechado: Pressão do sistema inferior ao valor definido Estado aberto: A pressão do sistema atinge ou excede o valor definido, o ar é expelido para o ambiente Estado de reinicialização: A válvula fecha novamente quando a pressão cai abaixo do limite predefinido

     --Conjunto mecânico simples composto por botão de ajuste, mola e carretel

     --Lembrete: Não certificado como válvula de segurança padrão JIS, apenas para regulação de pressão e controle de sobrepressão do circuito

Principais recursos principais

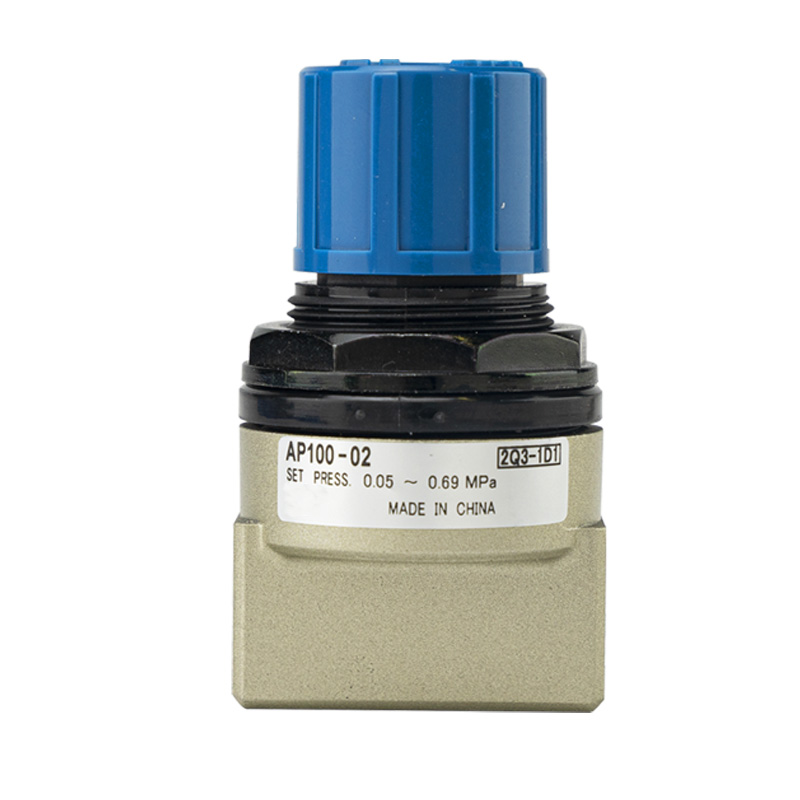

1. Unidade única leve e ultracompacta

     Dimensão total 69×40mm, peso líquido de apenas 0,12kg. O design independente de corpo único suporta instalação direta, perfeitamente adequado para layouts de equipamentos estreitos e embutidos.

2. Botão de ajuste travável sem ferramentas

     O botão superior azul realiza ajuste de pressão direta sem ferramentas extras. A estrutura de travamento evita mudanças de pressão não intencionais causadas por vibração ou operação incorreta para uma operação estável a longo prazo.

3. Faixas de pressão duplas ajustáveis ​​e fluxo de alto relevo

     Faixa ajustável do modelo padrão: 0,05–0,69MPa Versão X201 de baixa pressão: 0,02–0,2MPa A pressão máxima de trabalho permitida atinge 1,0MPa; grande canal de fluxo interno garante rápida liberação de pressão.

4. Opções diversificadas de rosca e montagem flexível

     Tamanhos de porta disponíveis: 1/8"(01), 1/4"(02) Padrões de rosca personalizáveis: Rosca Rc, NPT, G Duas formas de instalação: montagem com rosca direta ou fixação com suporte A marcação clara IN/OUT garante a instalação do fluxo de ar unidirecional.

5. Resistente à corrosão e longa vida útil estável

     Corpo da válvula em liga de alumínio fundido com ampla tolerância a temperaturas de -5°C a +60°C. Projetado para ar comprimido seco, a operação sem lubrificação reduz o custo de manutenção.

Tabela de Especificações Técnicas

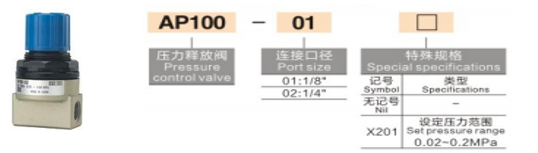

Definição de código de modelo

Exemplo: AP100-02-BN

     --AP100: Série base de produtos

     --01/02: Dimensão da porta correspondente

     --B: Equipado com suporte de montagem; em branco = sem colchetes

     --N: Rosca NPT; em branco = rosca Rc padrão; F = fio G

     --Sufixo X201: Versão de ajuste de baixa pressão

Cenários típicos de aplicação

     Amortecedor de cilindro e absorção de choque de impacto de posição final Proteção contra sobrepressão para reguladores de pressão a jusante Gabaritos compactos e pequenos equipamentos de automação para indústrias 3C, eletrônica e médica Bloqueio de limite de pressão superior para circuitos de ar pneumáticos gerais Testes de laboratório e tubulações experimentais que exigem limite superior de pressão constante。

Resumo de uma frase

     A válvula de alívio compacta independente AP100 integra ajuste de botão travável, faixa ajustável de 0,05–0,69 MPa e estrutura de montagem direta, que é a solução ideal para controle de limite de pressão superior de sistemas pneumáticos em miniatura.
