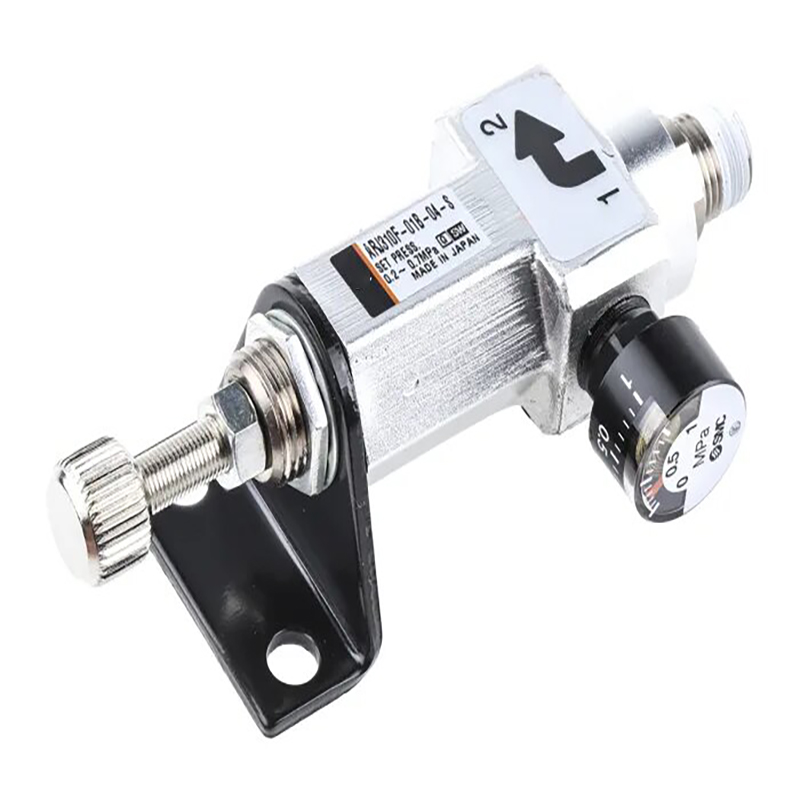

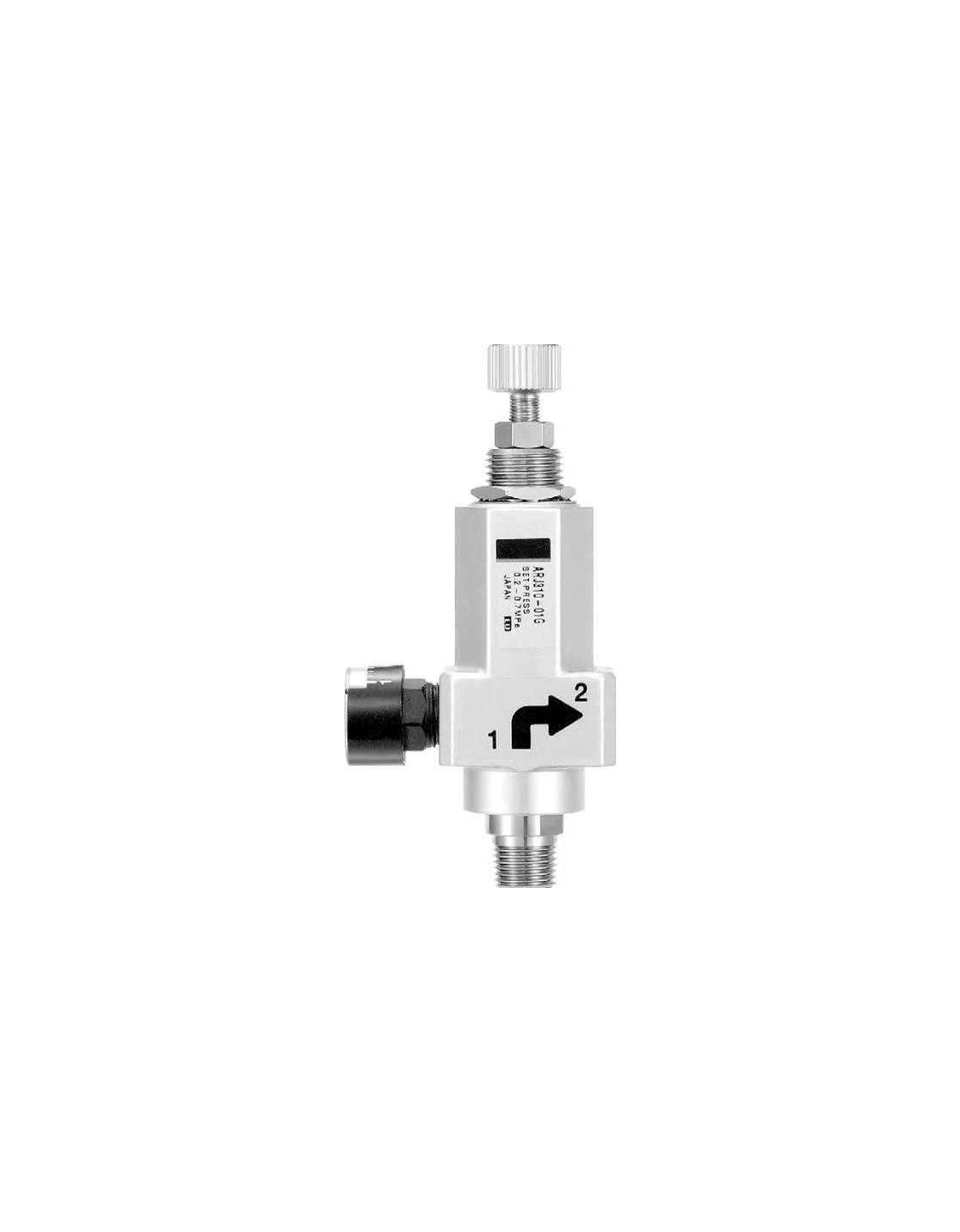

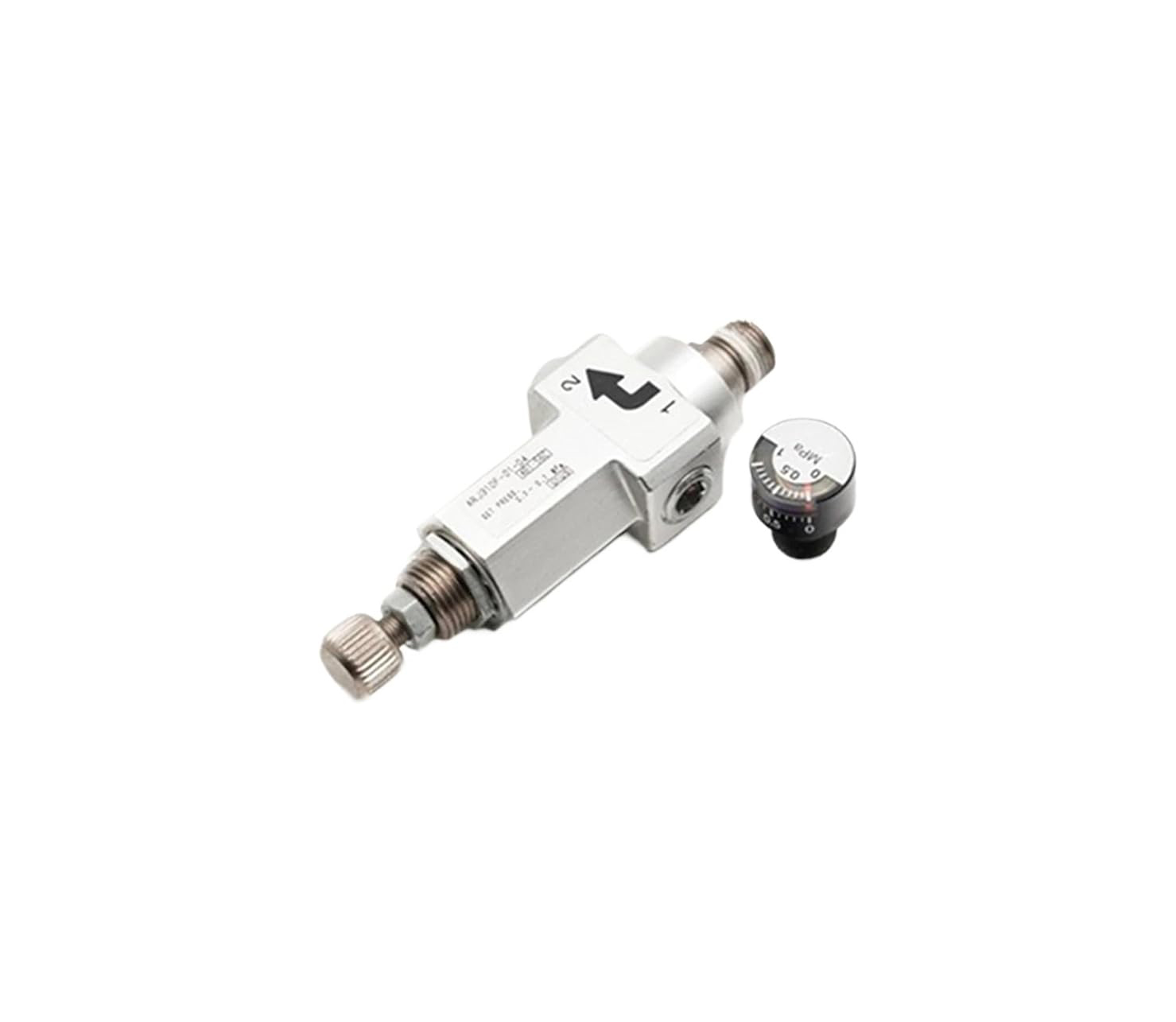

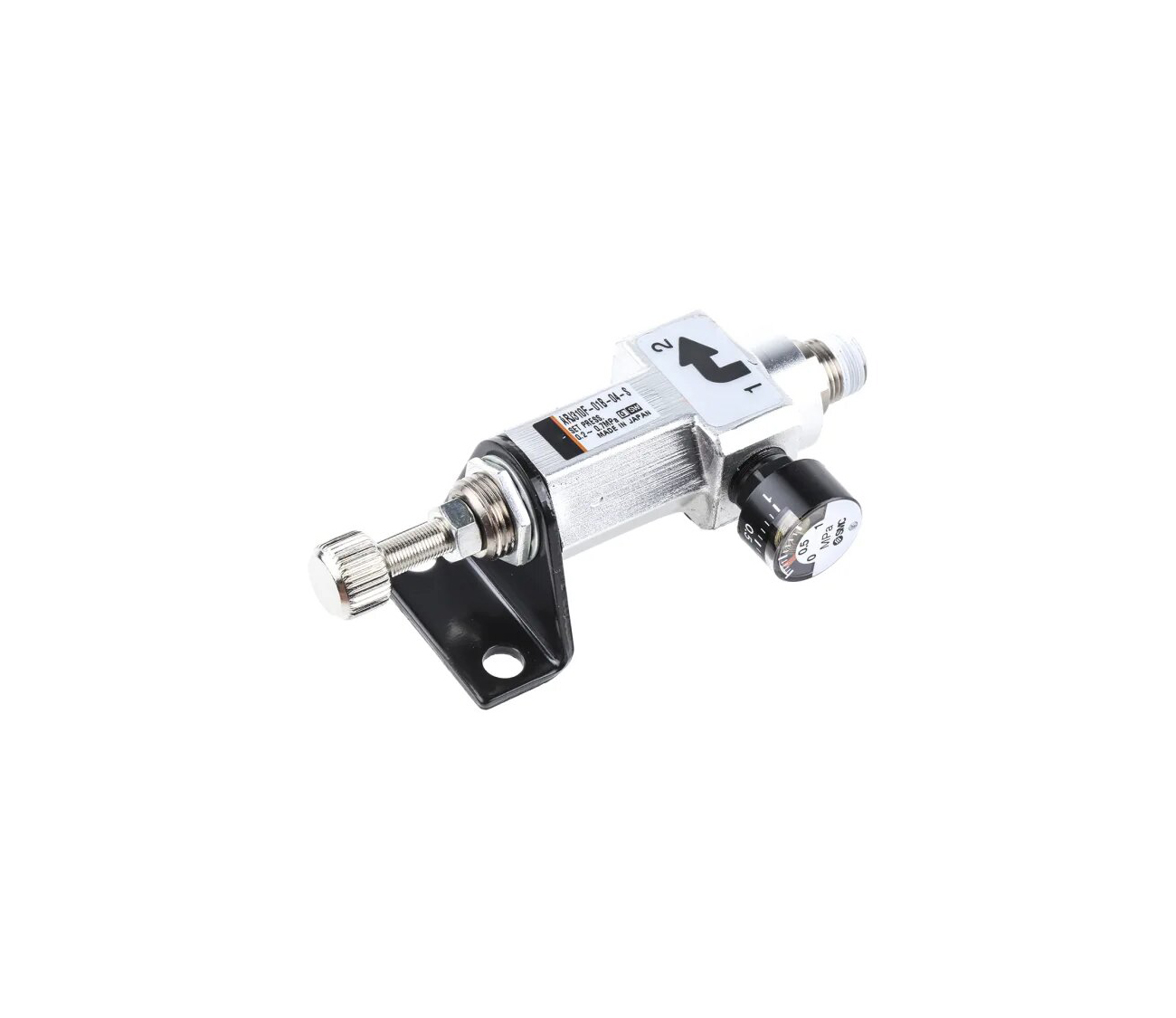

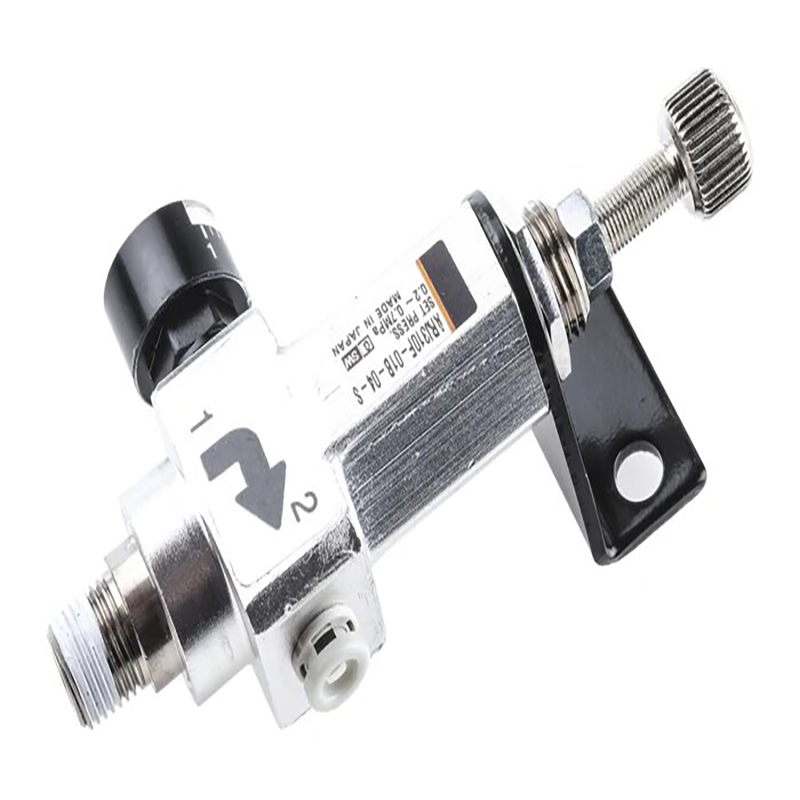

Regulador de pressão em miniatura série ARJ310 (operação direta de alívio)

Marca:SOLH da Richge Technology (睿其格科技)

Visão geral do produto

     A série SOLH ARJ310 é um regulador de pressão de precisão ultracompacto de alívio de ação direta para espaços de instalação estreitos e controle de pressão de alta precisão e baixo fluxo. Suas dimensões gerais e desempenho são totalmente intercambiáveis ​​com os reguladores originais SMC ARJ310 para substituição direta do equipamento.

Estrutura e funções principais

     --Estrutura: Tipo de pistão de ação direta com ventilação de alívio integrada

     --Layout de duas portas (ENTRADA/SAÍDA); o excesso de pressão é automaticamente exaurido através do canal de alívio interno

     --Função: Abaixe constantemente a pressão do ar de entrada para predefinir o valor de saída, suprima a flutuação de pressão e ofereça proteção contra sobrepressão

     --Design integrado com saída push-in de um toque e roscas de entrada duplas opcionais para fiação flexível

Especificações Técnicas

     --Meio de trabalho: Ar comprimido industrial limpo e geral

     --Pressão operacional máxima: 0,8 MPa

     --Pressão de prova: 1,2 MPa

     --Faixa de pressão ajustável

     --Faixa padrão: 0,2–0,7 MPa

     --Versão de baixa pressão: 0,05–0,2 MPa

     --Temperatura ambiente e média: -5°C ~ +60°C (sem congelamento interno)

     --Peso líquido: aprox. 65g

     --Largura do corpo: 18,5 mm, adequada para empilhamento denso de coletores

     --Grau de proteção: IP65

Configuração da porta

Porta de entrada (dois estilos selecionáveis)

     --M5×0,8 rosca interna

     --Rosca externa Rc1/8

Porta de saída

     Rosca fêmea Rc1/8 com conector push-in integrado, compatível com tubulação métrica φ4/φ6, tubulação imperial de 5/32" e 1/4"

Porta do medidor

     Rosca fêmea Rc1/8, corresponde aos minimanômetros da série G15

Definição de código de modelo (exemplo: ARJ310F-01-04)

     --ARJ310: Série de base de mini regulador

     --F: Equipado com encaixe push-in embutido; omitido para versão threaded completa

     --01: Padrão de rosca Rc1/8

     --04: Para tubulação φ4; 06 representa tubulação φ6

     --N01: opção de rosca NPT1/8

Modelos mais vendidos

     --ARJ310-01: Versão totalmente rosqueada sem porta push-in

     --ARJ310F-01-04: Push-in integrado para mangueira φ4

     --ARJ310F-01-06: Push-in integrado para mangueira φ6

     --ARJ310F-N01-03: Entrada roscada NPT1/8

Principais vantagens do produto

     -Design ultrapequeno e leve: peso de 65g e corpo estreito de 18,5 mm se adapta a layouts de equipamentos altamente compactos

     --Opções de rosca de entrada dupla (M5 / Rc1/8) para adaptar diversos layouts de tubulação

     --Tomada push-in construída de fábrica elimina conectores extras e reduz o tempo de montagem

     --Mecanismo de alívio integrado libera automaticamente a sobrepressão para uma pressão de saída estável

     -- Suporta métodos de montagem dupla de porca de painel e suporte externo

     --Estrutura de ação direta permite baixa pressão de inicialização até 0,05 MPa

Cenários típicos de aplicação

     Mini cilindros de ar, pequenas garras pneumáticas, bicos de sopro de ar de precisão Montagem de eletrônicos, dispositivos médicos, produção de semicondutores e equipamentos de inspeção Dispensadores de fluidos, instrumentos de teste de vazamento de ar Maquinário de automação compacto, ilhas de válvulas e mini unidades de tratamento de ar FRL

Comparação de modelos: ARJ310 VS ARJ210

Resumo de uma frase

     O mini regulador de pressão de alívio ARJ310 possui corpo ultracompacto, entrada de rosca dupla, conector push-in integrado e alta precisão, servindo como a solução ideal de controle de pressão para sistemas pneumáticos compactos de baixo fluxo.
