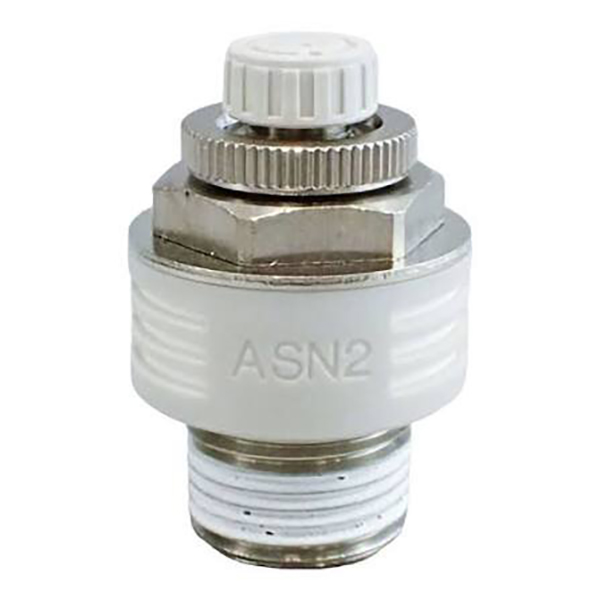

Válvula aceleradora de escape série ASN2 com silenciador

Válvula aceleradora de escape série ASN2 com silenciador | Válvula integrada de controle de velocidade e redução de ruído

Marca: SOLH por Richge Technology | Válvula silenciadora de acelerador pneumático integrada compatível com SMC

1. Visão geral do produto

     A série SOLH ASN2 é umválvula borboleta de escape completa com silenciador integrado, especialmente projetado para montagem direta na porta de exaustão EXH de válvulas solenóides pneumáticas. Integra funções de regulação da velocidade de escape e redução de ruído numa única unidade, eliminando a necessidade de instalação separada do silenciador. Adotando uma estrutura de estrangulamento de válvula de agulha de precisão e um design de ajuste anti-queda, o ASN2-A tipo resina atualizado apresenta corpo leve, ajuste preciso de escala e função de travamento push-down. É uma solução de controle de velocidade de exaustão econômica, que economiza espaço e de alta estabilidade para circuitos de válvula solenóide pneumática padrão.

2. Principais funções e vantagens de trabalho

     • Instalação especial da porta EXH do solenóide: Diferente das válvulas borboleta de extremidade de cilindro, o ASN2 é instalado exclusivamente nas portas de exaustão da válvula solenóide para regulação profissional da velocidade de estrangulamento da saída, otimizando o layout geral do circuito pneumático.

     • Lógica de aceleração de exaustão de precisão: Controle de estrangulamento de saída padrão; a rotação no sentido horário reduz o fluxo de ar para um movimento mais lento do cilindro, a rotação no sentido anti-horário aumenta o fluxo de ar para uma ação mais rápida, realizando um ajuste de velocidade contínuo.

     • Silenciador Integrado de Alta Eficiência: Estrutura integrada de redução de ruído de alto desempenho, alcançando mais de 20dB de redução de ruído mesmo sob condições de fluxo máximo, resolvendo efetivamente a poluição sonora de exaustão pneumática.

     • Estrutura anti-queda da válvula de agulha: O botão de ajuste adota um design anti-afrouxamento e anti-queda, evitando a queda do botão e o desvio de parâmetros causado pela vibração do equipamento de longo prazo, garantindo uma operação estável a longo prazo.

3. Regras de codificação do modelo e definição de especificações

     Exemplo de modelo típico: ASN2-02A

     • COMON2: Código de série para válvula borboleta de escape integrada com silenciador

     • Código do Calibre: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Um sufixo: Tipo de resina leve atualizado, equipado com estrutura de travamento push-down e janela de escala de precisão

     • Sufixo S: Rosca pré-revestida com agente de vedação para maior estanqueidade

     • Sufixo N: Rosca padrão americano NPT (rosca R padrão sem sufixo)

4. Especificações e parâmetros padrão da série completa

5. Parâmetros Técnicos Principais

6. Recursos atualizados do tipo de resina ASN2-A

     • Design ultraleve: Adota material de resina de alta resistência, peso reduzido em cerca de 80% em comparação com o corpo principal de metal tradicional, minimizando a carga na porta de exaustão da válvula solenóide.

     • Janela de escala de precisão: Equipado com indicador de escala vernier, suportando micro ajuste de 1/4 círculo. O parâmetro de fluxo é visível e quantificável, realizando um gerenciamento de fluxo padronizado e repetível.

     • Travamento push-down conveniente: Estrutura inovadora de travamento do botão push-down. Após o ajuste da velocidade, pressionar o botão pode travar a posição do parâmetro, evitando efetivamente o desvio de velocidade causado pela vibração do equipamento e garantindo uma precisão de operação consistente.

7. Distinção de seleção de modelo: Série ASN2 vs AS / ASV / ASC

8. Diretrizes e precauções de instalação

     • Método de instalação padrão: Aparafuse a válvula diretamente na porta de exaustão da válvula solenóide com o corpo da válvula voltado para fora, reservando espaço operacional suficiente para o ajuste diário da velocidade.

     • Restrições de Circuito Aplicáveis: Não aplicável a circuitos com válvulas de retenção de posição intermediária e válvulas unidirecionais operadas por piloto, que podem causar ação anormal do cilindro e operação instável.

     • Operação de travamento à prova de vibração: Depois de concluir a depuração do fluxo de ar e da velocidade, trave o botão de ajuste para evitar o desvio da velocidade de operação causado pela vibração do equipamento a longo prazo.

Resumo de uma frase

     A série SOLH ASN2 é uma válvula silenciadora e acelerador de exaustão integrada dedicada às portas de exaustão da válvula solenóide. Apresentando redução de ruído, velocidade ajustável precisa, estrutura anti-queda à prova de vibração e opção de atualização de resina leve, ele simplifica a instalação do circuito pneumático, reduz o ruído de exaustão e é o acessório econômico ideal de controle de velocidade e redução de ruído para sistemas solenóides pneumáticos padrão.
