Válvula aceleradora de exaustão rápida série ASV

Válvula aceleradora de exaustão rápida série ASV | Válvula pneumática de controle de velocidade de alta velocidade 4 em 1 com silenciador e conexão de um toque

Marca: SOLH por Richge Technology | Substituição totalmente compatível para série original SMC ASV

1. Visão geral do produto

     A série SOLH ASV é umaVálvula de controle pneumático de alta velocidade integrada 4 em 1 que combina função de exaustão rápida, regulação de aceleração de exaustão, silenciador integrado e encaixe de um toque. Diferente das válvulas convencionais de controle de velocidade de função única, a série ASV apresenta área de fluxo efetiva dupla, permitindo rápida extensão do cilindro e retração silenciosa ajustável. Ela resolve perfeitamente a contradição entre a ação do cilindro de alta velocidade e a regulação de velocidade estável, servindo como a válvula principal preferida para cenários de automação pneumática de alta frequência, alta velocidade e baixo ruído, totalmente intercambiável com a série SMC ASV original.

2. Princípios e funções básicas de funcionamento

     • Curso de admissão (IN → OUT / Extensão do cilindro): A válvula de retenção interna abre totalmente com resistência de fluxo zero, realizando uma entrada de ar direta de grande fluxo. Melhora muito a velocidade de extensão do cilindro e atende aos requisitos de ação rápida de alta velocidade.

     • Curso de escapamento (SAÍDA → ESCAPE / Retração do cilindro): A válvula de retenção fecha automaticamente. O ar de exaustão passa pela válvula de agulha de precisão para ajuste de velocidade contínuo, enquanto o silenciador integrado elimina o ruído de exaustão. Atinge velocidade de retração ajustável e operação silenciosa.

     • Desempenho superior de alto fluxo: A área de fluxo seccional efetiva é de cerca de2 vezes maior que as válvulas de controle de velocidade comuns da série AS, fornecendo suporte de fluxo poderoso para movimento do cilindro em alta velocidade e operação cíclica de alta frequência.

3. Regras de codificação de modelo e definição de parâmetros

  Exemplo de modelo típico: ASV310F-01-06A

     • ASV: Código de série para válvula borboleta de escape rápido 4 em 1 com silenciador e conexão instantânea

     • Código de tamanho (120/220/310/410/510): Correspondente às especificações da porta M3/M5/G1/8/G1/4/G3/8

     • F: Equipado com conector rápido de um toque para instalação rápida da tubulação

     • Código do Tópico (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Código do diâmetro externo do tubo: Adaptável a tubos pneumáticos φ4/φ6/φ8/φ10/φ12

     • Definição de sufixo: A=volante push-lock;S= selante de rosca pré-revestido;N= niquelagem sem eletricidade

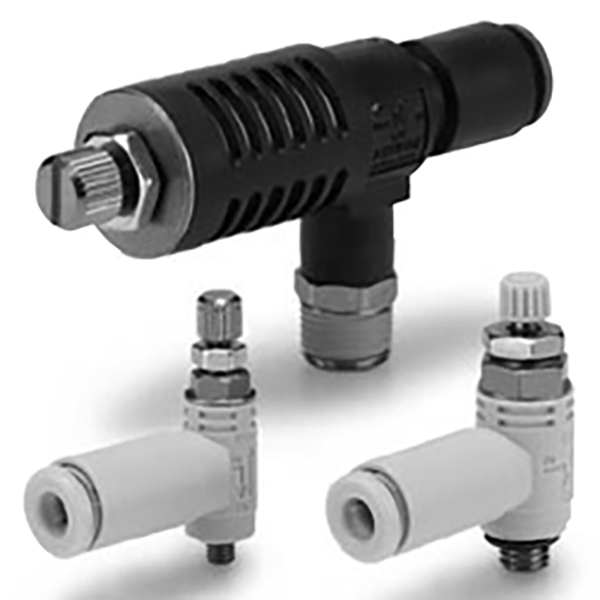

4. Dois tipos estruturais e características de aplicação

 4.1 Tipo de cotovelo (ASV120F / ASV220F)

     • Estrutura de direção em cotovelo de 90°, mesma aparência da válvula de controle de velocidade em cotovelo da série AS, compacta e com economia de espaço.

     • Design de interface assimétrica: porta de rosca M3/M5 de um lado, porta de ajuste rápido de um toque do outro lado.

     • Ideal para cilindros em miniatura e pequenos e cenários de layout de equipamentos em espaços estreitos.

  4.2 Tipo T direto (ASV310F / 410F / 510F)

     • Estrutura direta de três portas: entrada de ar de rosca IN, saída de ar de ajuste rápido OUT, porta de exaustão silenciosa integrada EXH.

     • Maior área de fluxo efetivo e menor resistência ao fluxo, maximizando a velocidade de operação do cilindro.

     • A estrutura preferida para cilindros de alta velocidade com diâmetro padrão, médio e grande.

5. Tabela de especificações padrão da série completa

6. Parâmetros técnicos principais e configuração de materiais

7. Diferença de seleção: Válvula de controle de velocidade da série AS comum vs ASV

8. Diretrizes Profissionais de Instalação e Operação

     • Instalação Direcional: Instale estritamente de acordo com a seta no corpo da válvula. Conecte oPorta de entrada à válvula solenóide e aoPorta de SAÍDA ao cilindro para evitar que a instalação reversa cause regulação de velocidade anormal.

     • Conexão rápida de tubulação: Corte o tubo pneumático e insira-o completamente na conexão instantânea até ouvir um som de "clique", confirmando a conexão firme e hermética.

     • Operação de travamento à prova de vibração: Gire o volante para ajustar o fluxo de exaustão e a velocidade do cilindro.Pressione o volante para travar e evitar desvios de velocidade causados ​​pela vibração do equipamento;puxe o volante para desbloquear para ajuste secundário.

Resumo de uma frase

     A série SOLH ASV é uma válvula profissional de controle pneumático de alta velocidade 4 em 1 que integra exaustão rápida, estrangulamento de exaustão, redução de ruído silenciosa e encaixe com um toque. Com área de fluxo duplo, estrutura antivibração push-lock e material durável à prova de fogo, atende perfeitamente às demandas de operação silenciosa de alta velocidade, alta frequência e cilindros pneumáticos, sendo o substituto de atualização ideal para válvulas de controle de velocidade comuns da série AS.
