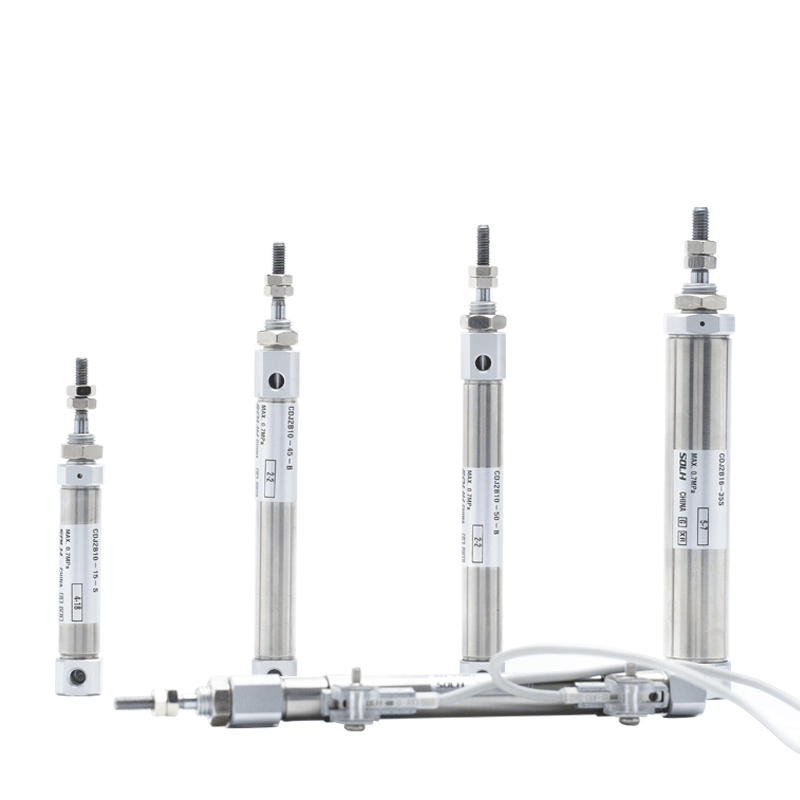

Minicilindro de aço inoxidável série CDJ2 (ação dupla / simples)

Marca: SOLH da Richge Technology

Visão geral do produto

     A série SOLH CDJ2 é um minicilindro de aço inoxidável tipo caneta equipado com anel magnético, totalmente intercambiável com a série SMC CJ2. Tamanhos de furo: φ6 / 10 / 16mm. Características excepcionais: contorno ultracompacto, construção leve, resistência à corrosão e operação estável em alta velocidade e alta frequência. Amplamente utilizado em estações de espaço confinado eletrônicas, médicas, de processamento de alimentos e automação de precisão; atuador linear em miniatura convencional.

Estrutura principal e recursos de design

   1. Especificação padrão: Corresponde ao padrão dimensional do minicilindro SMC (não padrão ISO), dimensões de montagem universais na indústria.

   2. Material: barril de aço inoxidável 304 e haste do pistão, à prova de ferrugem e resistente à corrosão, adequado para ambientes de produção úmidos, ácidos fracos, álcalis fracos e limpos.

   3. Estrutura: cano redondo reto, tampas frisadas, design sem tirante, volume ultrapequeno. CDJ2-16×100 apenas aprox. 120g.

   4. Variantes de Operação

      -- CDJ2B Dupla Ação: Fornecimento de ar em ambas as extremidades, modelo padrão universal

      -- CDJ2E de ação única: retorno na primavera; CDJ2ET: Extensão de primavera

     -- CDJ2KB Não giratório: Haste de pistão hexagonal para anti-torção e posicionamento preciso

   5. Almofada: Almofada de borracha padrão; almofada de ar (sufixo Z) opcional para aplicações de alta velocidade para reduzir impacto e ruído.

   6. Vedação: Vedação de baixa fricção com ranhura para reservatório de óleo. Baixa pressão inicial (0,06 MPa), operação sem óleo, vida útil ≥5 milhões de ciclos.

   7. Detecção de posição: Anel magnético integrado, compatível com interruptores magnéticos da série M9B / A93 / Z73 para monitoramento de posição do pistão.

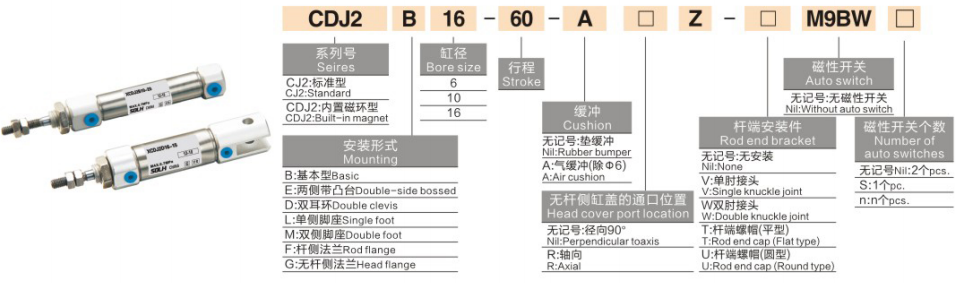

Regra completa de codificação do modelo

   1. Exemplo de modelo: CDJ2B16-50Z-B

   2. Exemplos de referência de pedido padrão

     -- CDJ2B10-30-B: Bore10, acidente vascular cerebral 30, dupla ação, almofada de borracha, equipado com ímã

     -- CDJ2E6-15-B: Bore6, curso15, retorno por mola de ação simples

     -- CDJ2KB16-50-B: Bore16, acidente vascular cerebral 50, haste de pistão hexagonal não rotativa

Especificações técnicas do núcleo universal

Força teórica de impulso e tração @0,5MPa (haste única, unidade:N)

   1. CDJ2B de dupla ação

   2. CDJ2E de ação única (retorno de primavera a 0,5 MPa)

Formas de montagem e modelos derivados

   1. Acessórios de montagem

     -- B Tipo básico: Instalação direta através de roscas de tampa final (mais amplamente utilizadas)

     -- Flange F: montagem em flange do lado da haste/lado da cabeça

     -- Suporte de pé L: fixação de pé único

     -- D manilha dupla: manilha dupla traseira (φ10/16)

     -- Montagem E Boss: saliências de montagem multiorientadas nas tampas das extremidades

   2. Principais Séries de Derivados

     -- CDJ2B: Dupla ação padrão

     -- CDJ2E: Simples ação, retração por mola (retração automática após corte de ar)

     -- CDJ2ET: Simples ação, extensão de mola (extensão automática após corte de ar)

     -- CDJ2KB: Haste de pistão hexagonal não rotativa

     -- CDJ2RB: versão slim de montagem direta sem saliências de montagem

Guia de seleção rápida em 3 etapas

   1. Seleção do furo: Calcule o empuxo/carga necessário, reserve ≥50% de margem de segurança; escolha um furo menor para uma velocidade cíclica mais alta.

   2. Confirmação de curso: Adicione margem extra de 10 ~ 20 mm no deslocamento efetivo; Curso máximo: dupla ação 200 mm, simples ação 100 mm.

   3. Correspondência de configuração

     -- Tipo de ação: Dupla ação → B; retração por mola de ação simples → E; posicionamento anti-torção → KB

     -- Almofada: operação em alta velocidade selecione almofada de ar Z

     -- Feedback de posição: Selecione o modelo equipado com ímã, combine os interruptores magnéticos M9B/A93

Resumo de uma frase

     O minicilindro tipo caneta de aço inoxidável SOLH CDJ2 é intercambiável com o SMC CJ2, disponível em variantes de haste hexagonal de dupla ação, ação simples e não rotativa, almofada de borracha/ar opcional, design resistente à corrosão e isento de óleo, atuador linear miniatura compacto ideal de alta frequência para equipamentos eletrônicos, médicos e automatizados de alimentos.
