Cilindro leve ultracurto série CG3 | Cilindro pneumático compacto de alta velocidade de nova geração

Marca: SOLH da Richge Technology

1. Visão geral do produto e principais recursos estruturais

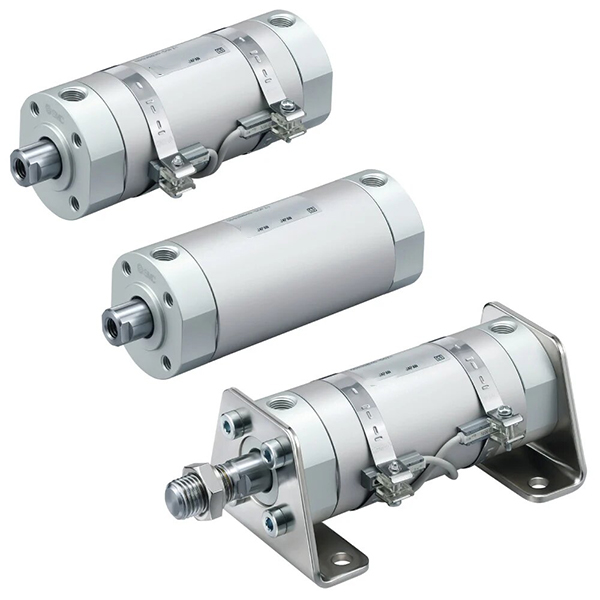

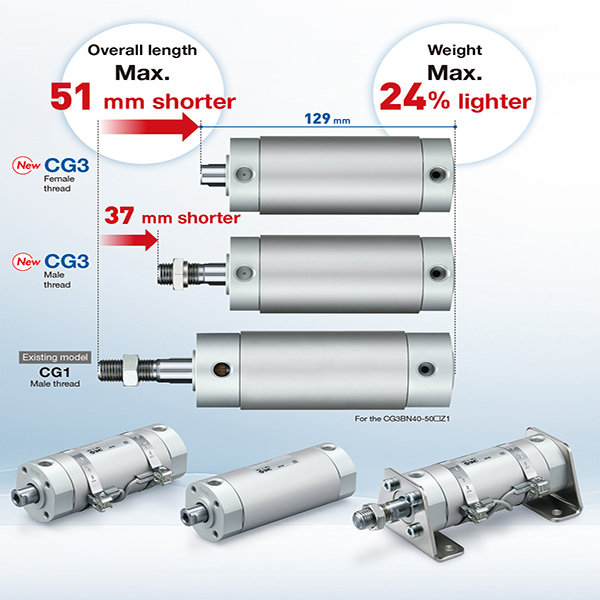

     A série SOLH CG3/CDG3 é um cilindro pneumático leve de liga de alumínio ultracurto de nova geração, servindo como uma atualização direta e substituição da tradicional série CG1. Ele cobre uma ampla faixa de diâmetro de φ20 a φ100 mm, com uma redução máxima de comprimento total de 51 mm e redução de peso de 24% em comparação com CG1. Apresentando corpo ultracompacto, peso ultraleve, operação de alta velocidade e baixo ruído e design isento de óleo e livre de manutenção, é perfeitamente adequado para cargas médias e leves, curso longo, operação de alta frequência e espaço limitado cenários, amplamente aplicados em linhas de produção automatizadas, equipamentos eletrônicos, máquinas de embalagem e sistemas de automação industrial leve.

  1.1 Padrão da indústria e forte intercambialidade

     Desenvolvido com base no padrão de cilindro redondo curto de nova geração SMC, a série CG3 apresenta excelente intercambialidade de montagem com a antiga série CG1, ao mesmo tempo em que atinge dimensões gerais mais compactas, atualizando efetivamente equipamentos antigos e otimizando o layout do espaço mecânico sem modificações estruturais complicadas.

  1.2 Estrutura de material leve premium

     Adotando liga de alumínio de alta resistência para tubo de cilindro e tampas finais, combinada com haste de pistão cromada. A fórmula otimizada do material reduz o peso total em 24% em comparação com o CG1, apresentando alta resistência estrutural, excelente dissipação de calor e forte resistência à deformação, garantindo operação estável de alta frequência a longo prazo.

  1.3 Estrutura compacta integrada e tubulação flexível

     A estrutura integrada do tubo do cilindro e da tampa final com design de travamento de rosca simplifica a desmontagem, montagem e manutenção diária. O inovador layout de tubulação de 4 vias (intervalo de 90°) proporciona liberdade ultra-alta para instalação e tubulação, resolvendo o gargalo de instalação de espaços estreitos de equipamentos e suportando esquemas diversificados de layout mecânico.

  1.4 Tipos de Movimento Diversificados para Cobertura Total do Cenário

     • Dupla Ação (CG3B): Movimento alternativo de entrada de ar de extremidade dupla, o tipo padrão mais universal para acionamento linear automatizado convencional.

     • Ação Simples (CG3S/T): S = retorno por mola, T = extensão por mola; reinicialização automática após falha de energia para cenários de intertravamento de segurança e reinicialização de emergência.

     • Haste Dupla (CG3W): Movimento síncrono da haste de extremidade dupla, curso efetivo dobrado e excelente resistência à torção para mecanismos especiais de articulação e posicionamento.

     • Haste não rotativa (CG3K): Haste hexagonal anti-torção, rotação zero durante a operação para garantir posicionamento repetido de alta precisão.

  1.5 Tampão Otimizado e Sistema de Vedação de Alta Qualidade

     Amortecedor de borracha padrão de alta elasticidade (N) para absorção básica de choque e redução de ruído; Amortecedor de ar tipo A opcional para operação frequente em alta velocidade para eliminar o impacto final e prolongar a vida útil. Equipado com anel de vedação composto de baixo atrito e ranhura de armazenamento de óleo integrada, o cilindro apresenta pressão inicial ultrabaixa, operação estável e desempenho de manutenção sem óleo, com vida útil de mais de 8 milhões de ciclos.

  1.6 Configuração de Indução Inteligente

     O modelo CDG3 vem com anel magnético integrado, compatível com interruptores magnéticos da série M9B/A93/Z73 para detecção de posição do pistão em tempo real e controle automático de ligação de sinal PLC; A versão não magnética CG3 é aplicável para movimento cíclico simples sem requisitos de detecção de posição.

2. Regras completas de nomenclatura de modelos e exemplos de pedidos

 1. Estrutura típica do modelo: CDG3BN25-100Z

  2. Exemplos de pedidos padrão

     • Modelo de rosca fêmea magnética de dupla ação: CDG3BN32-200Z (furo φ32, curso de 200 mm, equipado magnético, rosca fêmea da extremidade da haste)

     • Modelo magnético de retorno por mola de ação única: CDG3S40-100Z (furo φ40, curso de 100 mm, redefinição de mola de ação simples, equipado com magnético)

     • Modelo de precisão magnética não rotativa: CDG3K50-150Z (furo φ50, curso de 150 mm, haste anti-torção hexagonal)

3. Parâmetros técnicos principais (tipo padrão)

4. Dados teóricos de impulso e tensão de 0,5 MPa

  4.1 Tabela de Impulso e Tensão de Dupla Ação (CG3B)

  4.2 Tabela de Desempenho de Ação Simples (Retorno por Mola CG3S)

5. Tipos de montagem e modelos derivados

 5.1 Métodos de montagem universais diversificados

     • B Tipo Básico: Instalação direta através de roscas de tampa final, o método de montagem mais universal e econômico para acionamento linear padrão.

     • Suporte para pé L: Fixado por suporte de pé axial, especialmente projetado para cenários de instalação lateral e fixação horizontal.

     • Montagem em flange F/G: Montagem plana com flange lateral/sem haste para posicionamento fixo vertical e estabilização de carga pesada.

     • Montagem em manilha C/D: Conexão de manilha simples / manilha dupla, adequada para estruturas mecânicas oscilantes e articuladas.

     • Montagem em munhão E: Instalação de munhão lateral sem haste, ideal para condições de trabalho giratórias e oscilantes.

  5.2 Série Derivada Principal

     • CDG3B: Tipo magnético de dupla ação (modelo convencional padrão)

     • CDG3S/T: Tipo magnético de ação única (retorno por mola/extensão por mola)

     • CDG3W: Tipo de dupla ação magnética de haste dupla

     • CDG3K: Tipo de haste hexagonal magnética não rotativa

     • CDG3R: Tipo de montagem direta ultrafina para estações de equipamentos com espaço extremamente limitado

6. Comparação de seleção CG3 vs CG1

7. Guia de seleção rápida em 3 etapas

     1. Seleção de furo: Selecione o tamanho do furo apropriado de acordo com o peso real da carga, reserve não menos que 50% de margem de segurança. Priorize a série CG3 para condições de trabalho com carga leve e espaço limitado.

     2. Seleção de traços: Defina o curso de trabalho real mais margem de segurança de 10~20mm. Siga as regras de curso padrão: dupla ação ≤300mm, simples ação ≤100mm.

     3. Configuração Funcional: Escolha B para movimento alternativo convencional de dupla ação; S para cenários de segurança de reinicialização por mola de ação simples; K para posicionamento anti-torção de alta precisão. Selecione amortecedor de ar tipo A para operação em alta velocidade (>500 mm/s) para reduzir impacto e ruído. Escolha o modelo magnético CDG3 combinado com interruptores M9B/A93 para detecção de posição em tempo real e controle automático.

Resumo de uma frase

     O cilindro leve ultracurto de nova geração SOLH CG3 apresenta corpo leve ultracompacto, operação de alta velocidade e baixo ruído, desempenho isento de óleo e livre de manutenção e métodos de montagem diversificados, fornecendo soluções de movimento linear com alto desempenho de custo e economia de espaço para equipamentos automatizados de alta frequência de carga média e leve.
