Cilindro pneumático padrão série CP96S ISO15552 (almofada dupla para serviço pesado)

Marca: SOLH da Richge Technology

Visão geral do produto

     O cilindro de tirante da série SOLH CP96S está em conformidade com o padrão internacional ISO15552 / VDMA24562. Adota cano de perfil de alumínio equipado com sistema de almofada dupla (almofada de ar ajustável + almofada de borracha). Apresenta baixo ruído, alta rigidez, adequado para aplicações de automação de alta velocidade, alternativas de alta frequência e de longo curso para serviços pesados. Intercâmbio mecânico direto com a série CP96S original.

Estrutura principal e recursos de design

   1. Estrutura: Cano de perfil com tirantes embutidos, 15% mais leve que os cilindros de tirante tradicionais. A almofada dupla absorve bastante o impacto final e reduz o ruído de operação.

   2. Material: Barril de alumínio anodizado duro, tampas de extremidade de alta resistência, haste de pistão cromada dura. Resistente ao desgaste e longa vida útil.

   3. Variantes de Operação

     -- CP96S: Modelo padrão de dupla ação de haste única

     -- CP96SD (sufixo W): Haste dupla de dupla ação, excelente desempenho anti-torção

     -- Sufixo -S: Anel magnético integrado para interruptor magnético

   4. Sistema de almofada: Almofada de ar + amortecedor composto de borracha, perfeito para ciclismo de alta velocidade de 50 ~ 1000 mm / s.

   5. Alta rigidez: tampas usinadas com precisão, pequena deflexão da haste do pistão, forte resistência à carga deslocada.

   6. Ranhura do sensor: Slots reservados para interruptores magnéticos da série M9B, A93.

   7. Intercambialidade: Dimensão padrão ISO15552, compatível com acessórios das séries SE, SAI, DNC.

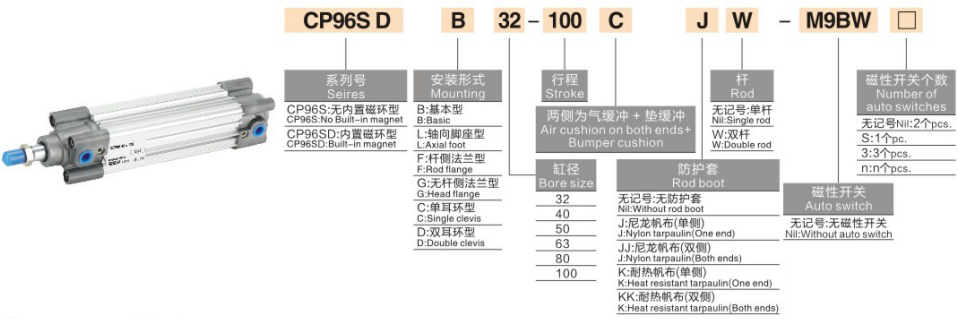

Regra completa de codificação do modelo

   1. Exemplo de modelo: CP96SB40-100W-S

   2. Exemplos de pedidos padrão

     -- CP96SB50-200-S: Bore50, curso200, haste única, tipo básico com ímã

     -- CP96SF63-150W: Bore63, acidente vascular cerebral 150, haste dupla, montagem em flange lateral da haste

Especificações Técnicas Principais

Força teórica de impulso e tração @0,5MPa (haste única, unidade:N)

Tipos de montagem e modelos derivados

   1. Opções de montagem

     -- Básico, montagem em pé, flange dianteiro/traseiro, manilha simples/dupla.

   2. Principais Séries de Derivados

     -- CP96S / CP96SD: modelo de haste única e haste dupla

     -- CP96SK: Cilindro personalizado de alta temperatura

     -- CP96SR: Haste de pistão de aço inoxidável para ambiente de corrosão leve

Guia de seleção rápida em 3 etapas

   1. Seleção do furo: Calcule o empuxo necessário, reserve ≥50% de margem de segurança; priorize o CP96S para demanda de alta velocidade e baixo ruído.

   2. Confirmação do curso: Adicione margem de segurança de 10 ~ 20 mm; curso padrão máximo de 800 mm, personalizado até 2.000 mm.

   3. Correspondência de configuração

     -- Feedback de posição: Escolha o modelo magnético -S com interruptores magnéticos M9B/A93;

     -- Montagem: montagem em pé L para carga pesada horizontal; Flange F para instalação vertical;

     -- Ambiente especial: Selecione CP96SK para alta temperatura, CP96SR para condições corrosivas.

Resumo de uma frase

     Cilindro de tirante SOLH CP96S ISO15552 equipado com almofada dupla de ar e borracha, alta velocidade e baixo ruído, forte capacidade de carga anti-deslocamento, atuador linear resistente ideal para equipamentos de automação de exportação de alta frequência.
