Cilindro Pneumático Fino Compacto Série CQ2

Marca: SOLH da Richge Technology

Visão geral do produto

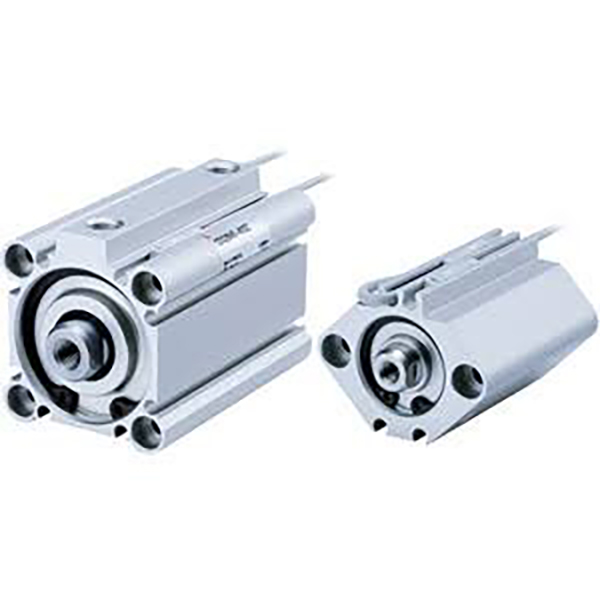

     Cilindro fino quadrado compacto da série SOLH CQ2, totalmente intercambiável com o padrão CQ2 original. Corpo ultracurto, comprimento reduzido em 50% em relação ao cilindro de tirante padrão. Faixa completa de furos de φ4 ~ 200 mm, amplamente utilizada para fixação, empurrar e posicionar em embalagens, automotiva, eletrônica e automação geral.

Estrutura e principais recursos

     -- Corpo quadrado de alumínio ultrafino, superfície anodizada dura, alta rigidez;

     -- Haste de pistão cromada, leve e durável;

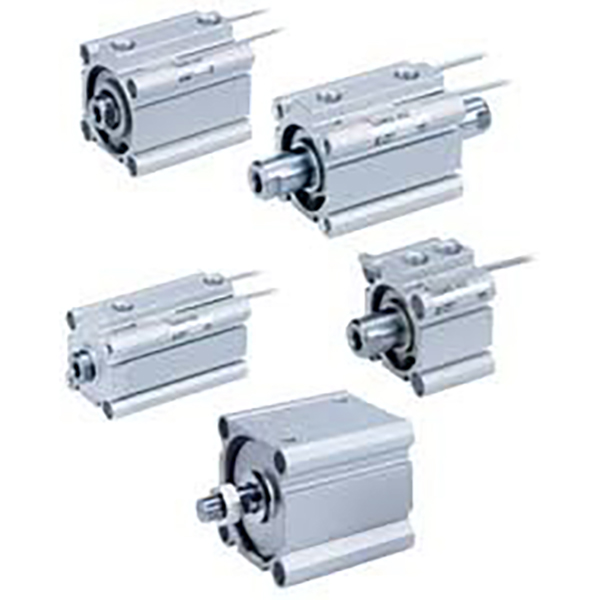

     -- Múltiplas variantes: haste única, haste dupla, haste não rotativa, almofada de ar, versão de curso ultracurto;

     -- Ímã embutido CDQ2 para detecção de posição; ranhuras de sensores multilaterais, os interruptores não se projetam;

     -- Amortecedor de borracha padrão, almofada de ar opcional para operação em alta velocidade;

     -- Vedação de baixo atrito com reservatório de óleo, operação sem óleo, vida útil ≥5 milhões de ciclos.

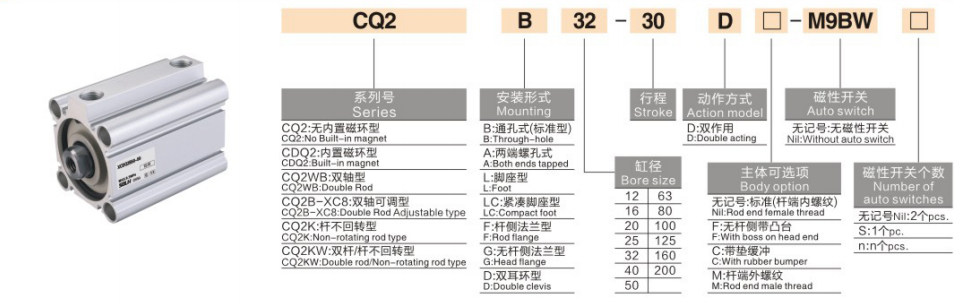

Regra de codificação do modelo

   1. Exemplo: CDQ2B25-50Z-M9B

     -- C: Ímã embutido (CDQ2); não C = CQ2 não magnético

     -- DQ2: Nome da série

     -- B=haste única; W=haste dupla; K=haste não rotativa; KW = haste anti-rotação dupla

     -- 25: Tamanho do furo 4~200 mm

     -- 50: Comprimento do curso

     -- Z: Nova estrutura padrão leve

     -- -C: Opção de almofada de ar

     -- M9B: Interruptor magnético

Especificações Técnicas

Força teórica de impulso e tração a 0,5 MPa (haste única)

Resumo de uma frase

     O cilindro pneumático fino compacto universal SOLH CQ2 cobre furo total φ4 ~ 200 mm, variantes estruturais ricas com almofada de ar opcional e haste anti-rotação, o atuador de curso curto mais amplamente utilizado para equipamentos de automação que economizam espaço.
