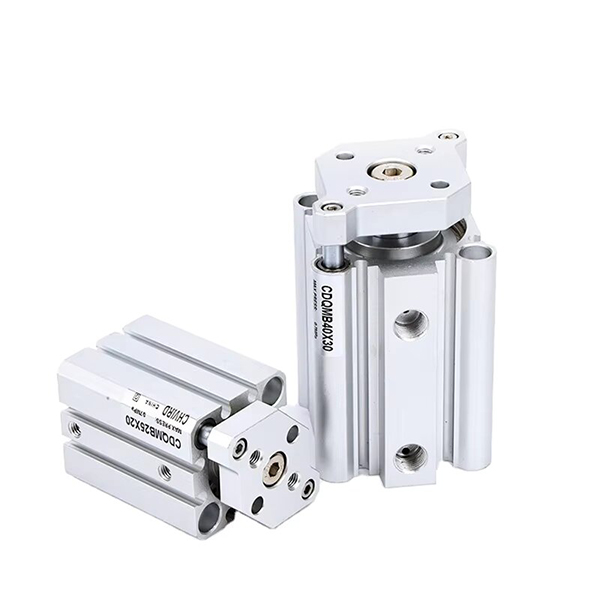

Cilindro pneumático fino guiado série CQM

Marca: SOLH da Richge Technology

Visão geral do produto

     Cilindro fino guiado de alta rigidez da série SOLH CQM, intercambiável com CQM/CDQM importado. Haste guia dupla integrada baseada na estrutura de cilindro fino CQ2. Melhora muito a resistência à carga lateral e o desempenho anti-rotação. Mesmo comprimento de corpo do CQ2, sem necessidade de guia externo extra. Tamanho de montagem compatível com CQ2/CQS, amplamente utilizado para posicionamento preciso, fixação e empurrar com carga lateral.

Estrutura e principais recursos

     -- Corpo de cilindro fino integrado + hastes guia duplas paralelas, placa de montagem de carga na extremidade frontal;

     -- Cilindro de alumínio anodizado duro, haste de pistão cromada e hastes guia;

     -- Variantes: CQM (não magnético), CDQM (equipado com ímã), versão CQM-XB24 de longa duração;

     -- Capacidade de carga lateral 2~4 vezes maior que o cilindro CQ2 padrão, tolerância de rotação ≤±0,2°;

     -- Amortecedor de borracha padrão em ambas as extremidades, sem opção de almofada de ar;

     - Ímã embutido CDQM para detecção de interruptor magnético, instalação flexível de sensor.

Regra de codificação do modelo

   1. Exemplo: CDQMB20-50-M9B

     -- C: Ímã embutido (CDQM); em branco = não magnético (CQM)

     -- DQM: Código de série para cilindro fino guiado

     -- B/A: Tipo de montagem; B=furo passante; A = furo roscado final

     -- 20: Tamanho do furo: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Comprimento do curso 5~100mm

     -- M9B: Opção de interruptor magnético

Especificações Técnicas

Força teórica de impulso e tração e carga lateral máxima a 0,5 MPa

Resumo de uma frase

     Cilindro pneumático fino com haste guia dupla integrada da série SOLH CQM com excelente anti-torção e alta capacidade de carga lateral, atuador de precisão perfeito para substituir o cilindro CQ2 padrão para aplicações de fixação e posicionamento de automação.
