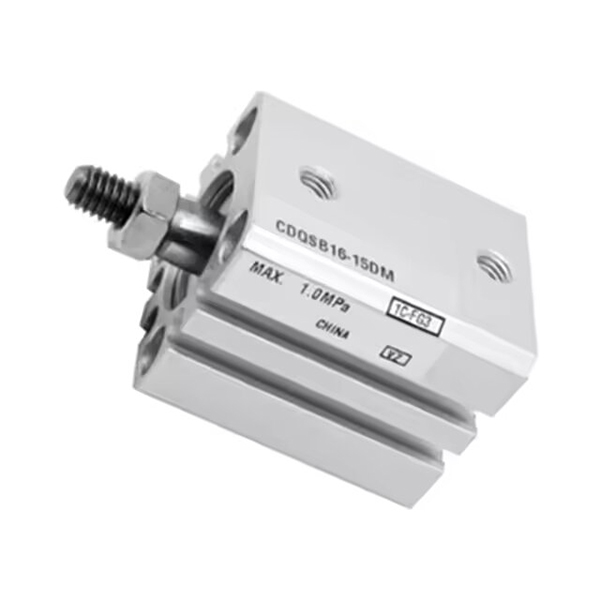

O cilindro fino compacto SOLH CQS é dimensionalmente intercambiável com a série SMC CQS e atualizado a partir da série CQ2. O corpo quadrado ultrafino apresenta comprimento total mais curto para tarefas de curso curto e de alta precisão em espaços confinados. As variantes incluem haste única padrão, haste dupla CQSW, haste não rotativa CQSK e modelo de longa vida XB24. CDQS com ímã integrado suporta montagem multilateral de chaves magnéticas. Equipado com vedação de armazenamento de óleo de baixo atrito para operação sem óleo e vida útil de até 5 milhões de ciclos, combinado com amortecedores de borracha fixos em ambas as extremidades. Tamanhos de furo φ12 ~ 25 mm, amplamente utilizados para empurrar, fixar e posicionar em acessórios de precisão de semicondutores e equipamentos eletrônicos 3C para retrofit e substituição.
O cilindro compacto fino da série SOLH CQS é intercambiável com a série SMC CQS. Projetado para espaço de instalação limitado e aplicações de curso curto de alta precisão. Corpo quadrado ultrafino, tamanho do furo φ12 ~ 25 mm, versão atualizada de alta precisão baseada na série CQ2. Amplamente utilizado em semicondutores, eletrônicos 3C e acessórios de automação de precisão para fixação, empurrão e posicionamento.
Estrutura e principais recursos
-- Corpo quadrado ultrafino, comprimento total menor que o modelo CQ2;
-- Corpo de alumínio anodizado duro, haste de pistão cromada, alta rigidez;

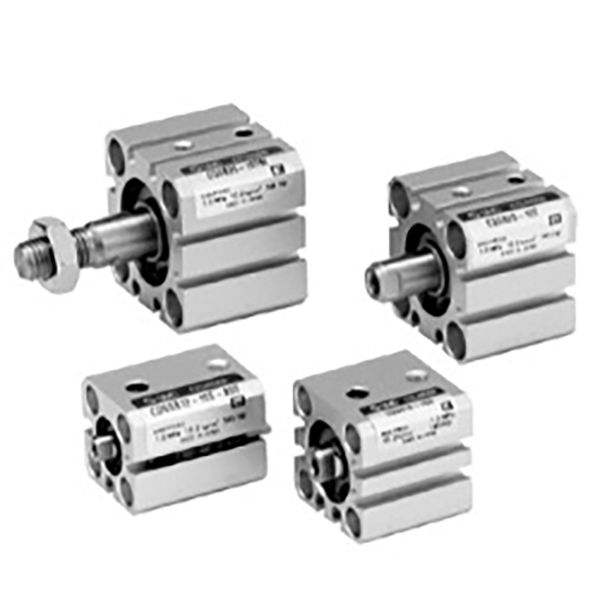

-- Variantes completas: haste única padrão, haste dupla, haste não rotativa, versão XB24 de longa duração;
-- Ímã embutido CDQS para detecção de sensor de posição; ranhuras de sensor multilaterais, o sensor não se projeta para fora do cilindro;
-- Almofada de borracha fixa em ambas as extremidades, sem almofada de ar;
-- Vedação de baixo atrito com reservatório de óleo, operação sem óleo, vida útil ≥5 milhões de ciclos.

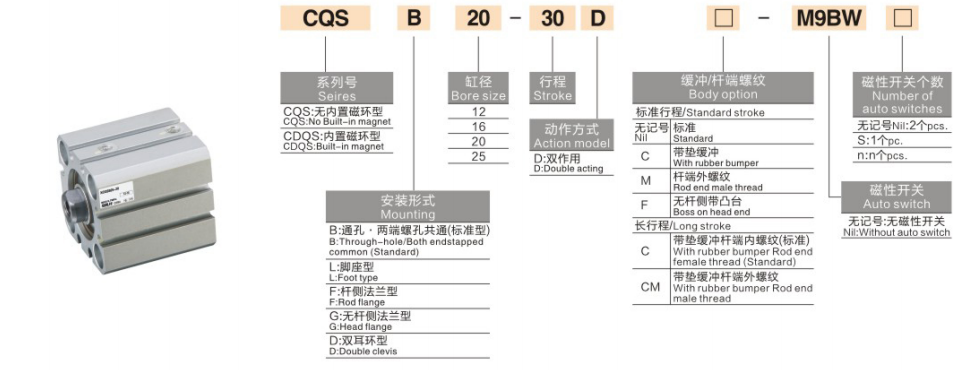

Regra de codificação do modelo
1. Exemplo: CDQSB20-50D-M9BW
-- C: Ímã embutido (CDQS); não C = CQS não magnético
Cilindro pneumático fino ultracompacto SOLH CQS com múltiplas variantes estruturais, alta rigidez e corpo curto, atuador de curso curto de alta precisão ideal para equipamentos de automação 3C e semicondutores de espaço limitado.
