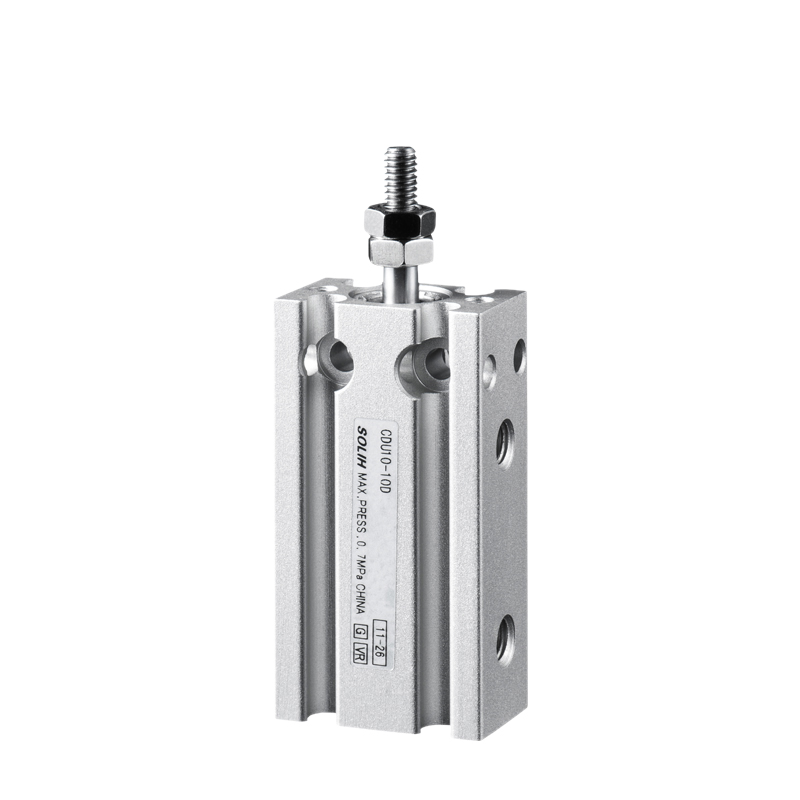

Cilindro retangular de montagem livre em bloco da série SOLH CU/CDU. Furos de montagem em múltiplas superfícies permitem instalação direta em qualquer orientação sem suportes. Design compacto ultrafino amplamente utilizado para empurrar, fixar e posicionar cargas leves em equipamentos de automação com espaço de instalação limitado.
|
Modelo |
Recurso |
Aplicativo |
| UC |
Sem anel magnético, não cabe interruptores magnéticos |
Projetos sensíveis ao custo sem feedback de posição |
| CDU |
Ímã embutido, suporta sensores magnéticos CMSH/DMSH |
Precisa de detecção de posição de extensão/retração |
| CUK/CDUK |
Haste de pistão não rotativa |
O ângulo da peça deve ser fixo, evitando a rotação do eixo |
| CUW/CDUW |
Haste dupla, guia integrada, antitorção |
Aplicações com carga lateral e força de deslocamento |
-- Montagem multidirecional: Instale pela parte inferior, lateral ou final, economize o suporte de montagem;
-- Corpo retangular fino, 40% mais fino que o cilindro de tirante padrão;
-- Estruturas múltiplas: haste única padrão, haste anti-rotação, haste dupla guiada;
-- Versão magnética integrada (CDU) com slots de sensor ajustáveis;
-- Rolamento autolubrificante, operação contínua isenta de óleo;
- Almofadas amortecedoras de borracha fixas para reduzir impacto e ruído.

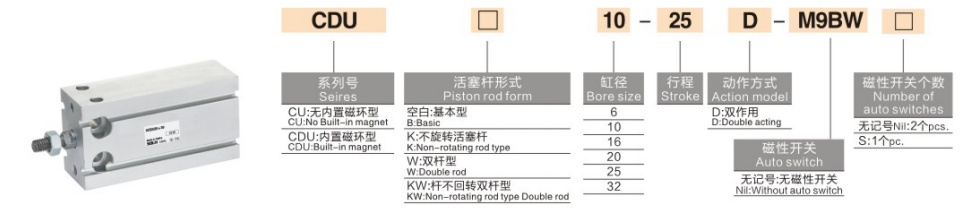

1. Exemplo:CDU16×30S
-- CDU: Nome da série, C=ímã embutido; K=haste não rotativa; W = haste dupla
-- 16: Tamanho do furo (mm):6,10,16,20,25,32
-- 30: Comprimento do curso (mm)
-- S: Especificação padrão
|
Parâmetro |
Especificação |
| Tamanho do furo |
6,10,16,20,25,32mm |
| Curso Padrão |
5~60mm |
| Tipo de atuação |
Dupla ação (padrão); extensão de retorno/saída por mola de ação simples |
| Pressão Operacional |
Dupla ação: 0,05 ~ 0,7 MPa; Ação única: 0,15 ~ 0,7 MPa |
| Pressão de prova |
1,05 MPa |
| Temperatura |
-10~60℃(sem gelo no ar) |
| Velocidade do pistão |
50~500 mm/s |
| Almofada |
Amortecedor de borracha fixo em ambas as extremidades |
| Rosca da porta |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Lubrificação |
Operação sem óleo |
|
Furo (mm) |
Área de impulso/tração |
0,2MPa |
0,4MPa |
0,6MPa |
0,7MPa |
|
6 |
28,3/25,4 |
5,7 / 5,1 |
11,3 / 10,2 |
17,0 / 15,2 |
19,8/17,8 |
|
10 |
78,5/70,7 |
15,7/14,1 |
31,4/28,3 |
47,1/42,4 |
54,9/49,5 |
|
16 |
201,1/181,0 |
40,2/36,2 |
80,4/72,4 |
120,7/108,6 |
140,8/126,7 |
|
20 |
314,2/282,7 |
62,8/56,5 |
125,7/113,1 |
188,5/169,6 |
219,9/197,9 |
|
25 |
490,9/452,4 |
98,2/90,5 |
196,4/181,0 |
294,5/271,4 |
343,6/316,7 |
|
32 |
804,2/754,8 |
160,8/151,0 |
321,7/301,9 |
482,5/452,9 |
562,9/528,4 |
-- 3C e micro gabarito semicondutor, rolha, encaixe de pressão;
-- Automação geral de fixação, posicionamento e troca de materiais;
-- Eletrodomésticos e montagem de hardware; equipamento de classificação de carga leve para embalagem.
O cilindro pneumático retangular de montagem livre SOLH CU / CDU suporta instalação sem suporte de vários ângulos, com variantes de haste guiada dupla e não rotativa, amplamente utilizado para posicionamento e fixação de automação para serviços leves de curso curto.
