Cilindro de haste dupla série CXS

Cilindro de haste dupla série CXS | Cilindro pneumático compacto de alta rigidez e rotação zero

Marca: SOLH da Richge Technology

Visão geral do produto e estrutura central

     A série SOLH CXS é um cilindro duplo de tipo fino de alta rigidez que adota uma estrutura integrada de pistão duplo e haste de guia dupla. Apresentando hastes duplas coaxiais e acionamento de pistão duplo síncrono, ele oferece impulso quase duplo em comparação com cilindros simples, combinado com desempenho de rotação zero ultrapreciso de ±0,1°. Com excelente rigidez e forte resistência à carga lateral, este cilindro não requer acessórios de guia adicionais, sendo perfeitamente adequado para movimentos lineares de alta precisão, como pick-and-place, transferência de material, posicionamento e prensagem leve em espaços automatizados compactos.

Principais vantagens estruturais

• Integração de pistão duplo e haste guia dupla: Configurações opcionais de rolamento deslizante (M) e rolamento de esferas (L) com dimensões gerais totalmente universais, compatíveis com diversas condições de trabalho e orçamentos de custos.

• Design padrão magnético e de buffer: O anel magnético integrado (sufixo Z padrão) reserva posições para instalação direta da chave magnética sem suportes extras. Amortecedor de borracha de extremidade dupla vem como padrão; o amortecedor de ar é opcional para modelos de grande diâmetro para eliminar o impacto em alta velocidade.

• Alta rigidez integrada: A estrutura de haste dupla integrada melhora muito a estabilidade estrutural geral, resistindo efetivamente às cargas laterais e excêntricas, garantindo precisão de movimento linear estável e repetível.

Classificação da subsérie principal (tipo de rolamento e haste)

A série CXS abrange quatro modelos convencionais, combinando totalmente com carga pesada de baixa velocidade, precisão de alta velocidade e cenários de trabalho com haste passante bilateral para equipamentos de automação compactos.

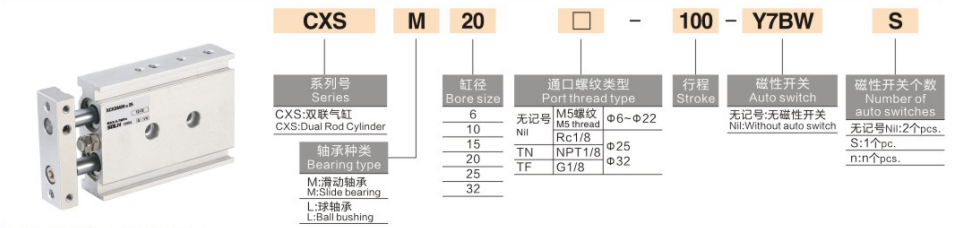

Regras completas de nomenclatura de modelo

Exemplo de modelo: CXSM20-50Z-M9B

1. Definição de código de nomenclatura

1. Código da série: CXS + rolamento e tipo de haste (M / L / WM / WL)

2. Tamanho do furo: 6/10/15/20/25/32 mm (faixa de furo padrão completa)

3. Curso Padrão: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (curso máximo: 100mm)

4. Configuração de buffer e anel magnético

￮ Z: Configuração padrão (anel magnético integrado + amortecedor de borracha de extremidade dupla, compatível com instalação de interruptor magnético)

￮ de Az: Amortecedor de ar (apenas para furos grandes de φ20/25/32, para cenários anti-impacto de alta velocidade e carga pesada)

￮ Sem sufixo Z: Tipo não magnético (instalação de chave magnética indisponível)

5. Interruptor Magnético: Opcional D-M9B, D-A93, D-M9N e outros modelos; instalado diretamente nas ranhuras laterais da haste guia sem suportes de montagem

6. Dispositivo de bloqueio (opcional): R (bloqueio da extremidade de retração), P (bloqueio da extremidade de extensão)

Parâmetros Técnicos Padrão Gerais

(Condições de teste padrão: temperatura normal de 20°C, ar seco)

• Modo de operação: Condução síncrona de pistão duplo de ação dupla (saída de empuxo duplo)

• Faixa de pressão de trabalho: 0,1 ~ 0,7 MPa (pressão mínima de trabalho: 0,1 MPa)

• Pressão de prova: 1,05 MPa

• Temperatura ambiente: -10℃~60℃ (ambiente convencional sem gelo)

• Velocidade operacional: 30 ~ 300 mm/s (tipo CXSL de alta velocidade até 400 mm/s)

• Precisão Anti-Rotação: ±0,1° (precisão ultra-alta, torção quase zero)

• Modo buffer: Amortecedor de borracha de extremidade dupla como padrão; amortecedor de ar (AZ) opcional para furos φ20/25/32

• Tamanho da porta da tubulação

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Rc1/8

• Método de montagem: Montagem em 3 lados (inferior/superior/lateral), instalação flexível que se adapta a vários layouts de equipamentos compactos

Dados teóricos de impulso e tensão (@0,5MPa, Unidade: N)

A estrutura de pistão duplo forneceforça de saída dupla em comparação com cilindros de pistão único do mesmo diâmetro

Guia de seleção rápida

1. Seleção de tipo de rolamento e haste: Escolha CXSM para condições de trabalho resistentes ao desgaste e com carga pesada; selecione CXSL para operação ultra-suave e de alta velocidade; adote CXSWM/CXSWL para saída bilateral através da haste e demandas de operação de dois lados.

2. Seleção de configuração magnética: Selecione o sufixo Z com anel magnético integrado para detecção da posição do curso; omita o sufixo Z para cenários de aplicação não magnéticos.

3. Seleção de configuração de buffer: Equipar amortecedor de ar AZ para condições de trabalho de alta velocidade, curso longo e alto impacto; adote amortecedor de borracha padrão para cenários gerais convencionais.

4. Seleção de furo e curso: Confirme o tamanho do furo de acordo com os requisitos reais de impulso e carga; a faixa de curso padrão é de 5 ~ 100 mm com um limite máximo de curso de 100 mm.

Resumo de uma frase

     O cilindro de haste dupla da série SOLH CXS apresenta saída de impulso duplo de pistão duplo, precisão de rotação zero de ±0,1°, alta resistência à carga lateral e amortecedor de ar opcional, servindo como uma solução econômica de acionamento de alta precisão para posicionamento automatizado compacto, prensagem e estações de transferência.
