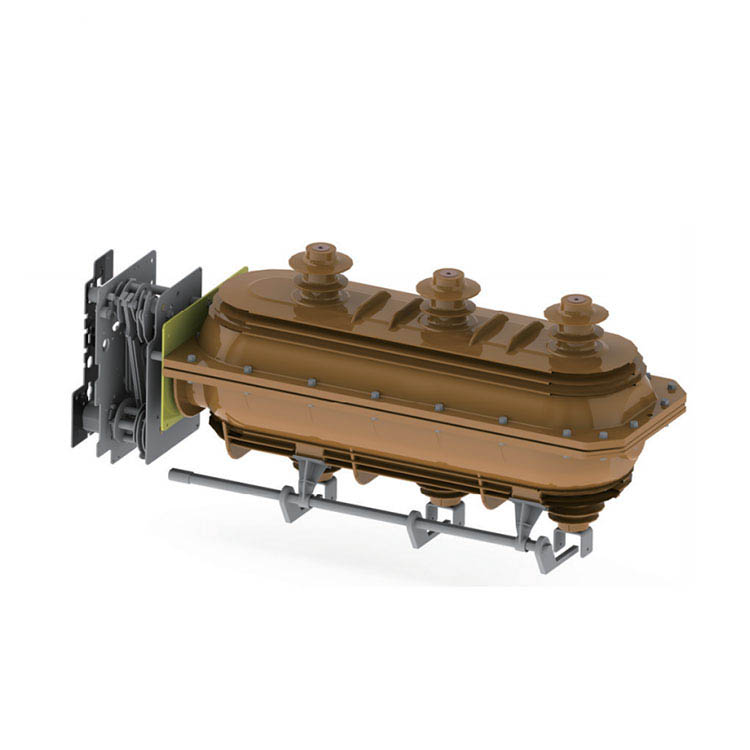

FLN36-24D de alta tensão interna SF6 Chave de quebra de carga LBS

FLN36-24D de alta tensão interna SF6 Chave de quebra de carga LBS

    Ele pode ser dividido em dois tipos: FLN □ -24KV (K Tipo de mecanismo de operação de mola única), flrn □ -24kv (um mecanismo de operação de mola dupla do tipo). O último tipo pode ser equipado com combinação de fusíveis, com função de controle e proteção, que pode ser usada para fonte de alimentação e subestação como um dispositivo de proteção e controle, especialmente adequado para unidade principal do anel, caixa de distribuição de cabos e subestação de comutação.

Mecanismo de operação manual

K Tipo de mecanismo de operação de função dupla de mola do tipo:

Como uma unidade de controle de entrada para FLN □ -24KV, o princípio de trabalho do mecanismo de operação da mola do tipo K é a imprensa e a liberação da mola.

Operação de aterramento: acionada pela alça, o braço da manivela superior gira e pressiona a mola 2 para armazenar energia, quando a energia máxima atinge continua girando o braço de classificação, a mola de armazenamento de energia começa a liberar energia e acionar o gatilho superior, permite que a barra de conexão acione o braço da manivela, a manivela gira e aciona o contator de movimentação para aterramento.

Ligue a operação: acionado pela alça, o braço da manivela inferior 1 gira, pressiona a mola 2 para armazenar energia, quando a energia liberada, ele aciona o gatilho 8, permite que a barra de conexão acione o braço da manivela, o braço da manivela gira e aciona o contator de movimentação e o interruptor de quebra de carga acende.

Desligue a operação: gire o braço da manivela principal no sentido anti -horário pela alça, solte a mola de armazenamento de energia e o interruptor de quebra de carga é desligado.

Um tipo de mecanismo operacional de função dupla de mola:

Como uma unidade de controle de tomada para FLRN □ -24KV. O princípio trabalhador de um mecanismo de tipo é o mesmo que K, além disso, possui função de viagem de atacante de fusíveis. Para um mecanismo de tipo. A viagem eletromagnética também está disponível para requisitos de clientes.

Operação LIGUEN LONG: Acionado pela alça, o braço da manivela inferior 1 gira para pressionar a chave na mola 12 e deslocar a mola 8 ao mesmo tempo, para fornecer energia suficiente exigida ao desligar. Quando o braço da manivela inferior 1 figa o pino e aciona o gatilho para se mover, ele faz com que a roda do rolo inferior tropeça e solte o interruptor na mola e o interruptor de quebra de carga acenda.

Desligue a operação: pressione o botão desligar ou empurre o pino de viagem 2 pelo atacante do fusível, solte a mola e o interruptor de carga desligue.

Operação da Terra: Operação de aterramento de um mecanismo de tipo é o mesmo do tipo k.

Mecanismo de operação motorizada:

A operação do motor pode ser adicionada aos dois tipos de mecanismos de operação, o que significa que pode ser operado manualmente ou motorizado.

Tensão operacional: DC48V AC/DC 110V 220V

Informações básicas.

Parâmetros técnicos

Desenho

Condições aplicáveis

1. Temperatura ambiental: máx.+40ºC; Min.-35ºC.

2. Humidade: umidade relativa média máxima diária média: ≤ 95%; média mensal.≤90%.

3. Altitude: ≤ 2000m.

4. Resistência Seseísmica: 8 graus.

5.O ar circundante deve estar livre de gases corrosivos, inflamáveis, vapor de água, etc., e não deve ser submetido a vibrações frequentes e graves.

6. taxa de vazamento antual; ≤0,1%.
