Seccionador elétrico CA externo série GW4 12kV 40,5kV com isolamento de pólo único bruxa

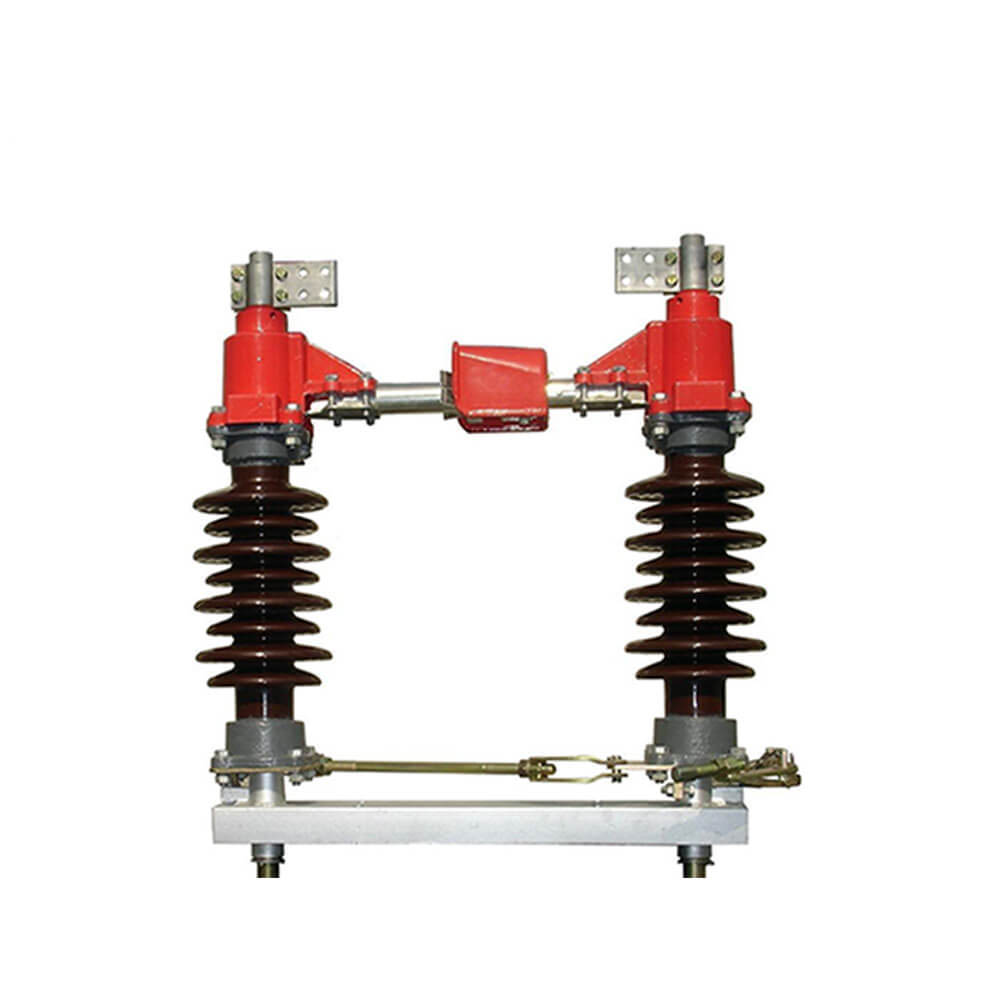

GW4-12(40.5) Interruptor de desconexão HV externo

  O seccionador de alta tensão é um importante dispositivo de comutação no sistema elétrico de usinas e subestações, que precisa ser usado em conjunto com o disjuntor de alta tensão. É utilizado para conectar, cortar ou trocar linhas de equipamentos de alta tensão sob condições de tensão e carga. Suas principais funções são: garantir a segurança de aparelhos e dispositivos elétricos de alta tensão em trabalhos de manutenção, isolar a tensão, não pode ser utilizada e cortada, corrente de carga de entrada e corrente de curto-circuito, só pode ser utilizada para algumas operações de comutação que não produzem arco forte, ou seja, não possui função de extinção de arco; de acordo com o local de instalação, pode ser dividido em tipo interno e tipo externo, de acordo com o número de pilares de isolamento, tipo coluna simples, tipo coluna dupla e tipo três colunas, com equipamentos opcionais para cada nível de tensão.

  A chave seccionadora externa de alta tensão CA GW4-12 (40,5) é usada para abrir e fechar circuito com tensão, mas sem carga 50/60 Hz, sistema de energia de 12 (40,5) kV. Ele está de acordo com os padrões da chave seccionadora CA e chave de aterramento IEC129-1984 e GB1985 e outros padrões relativos.

Mecanismo de trabalho

  O seccionador de alta tensão pode garantir a segurança de aparelhos e dispositivos elétricos de alta tensão nos trabalhos de manutenção e desempenha o papel de isolar a tensão. Não pode ser usado para cortar, inserir corrente de carga e interromper corrente de curto-circuito. Só pode ser utilizado para algumas operações de manobra que não produzam arco forte, ou seja, não possui função de extinção de arco. De acordo com os diferentes locais de instalação, pode ser dividido em tipo interno e tipo externo, e pode ser dividido em tipo interno e tipo externo de acordo com o número de pilares de isolamento Tipo de coluna, tipo de coluna dupla e tipo de três colunas, com equipamento opcional para cada nível de tensão. Ele também pode isolar de forma confiável a parte desligada do dispositivo de distribuição de alta tensão da parte energizada, de modo a garantir a segurança do trabalho de manutenção. Todos os contatos do seccionador de alta tensão estão expostos ao ar com pontos de ruptura óbvios. O seccionador não possui dispositivo de extinção de arco, portanto não pode ser utilizado para cortar corrente de carga ou corrente de curto-circuito. Caso contrário, sob a ação de alta tensão, o ponto de ruptura produzirá um arco forte, de difícil extinção, podendo ainda causar flashover (curto-circuito entre fases ou fases), queimar o equipamento e colocar em risco a segurança pessoal.

  O seccionador de alta tensão também pode ser usado para comutar alguns circuitos para alterar o modo de operação do sistema. Por exemplo, em um circuito de barramento duplo, um seccionador de alta tensão pode ser usado para comutar o circuito operacional de um barramento para outro.

Recurso de estrutura

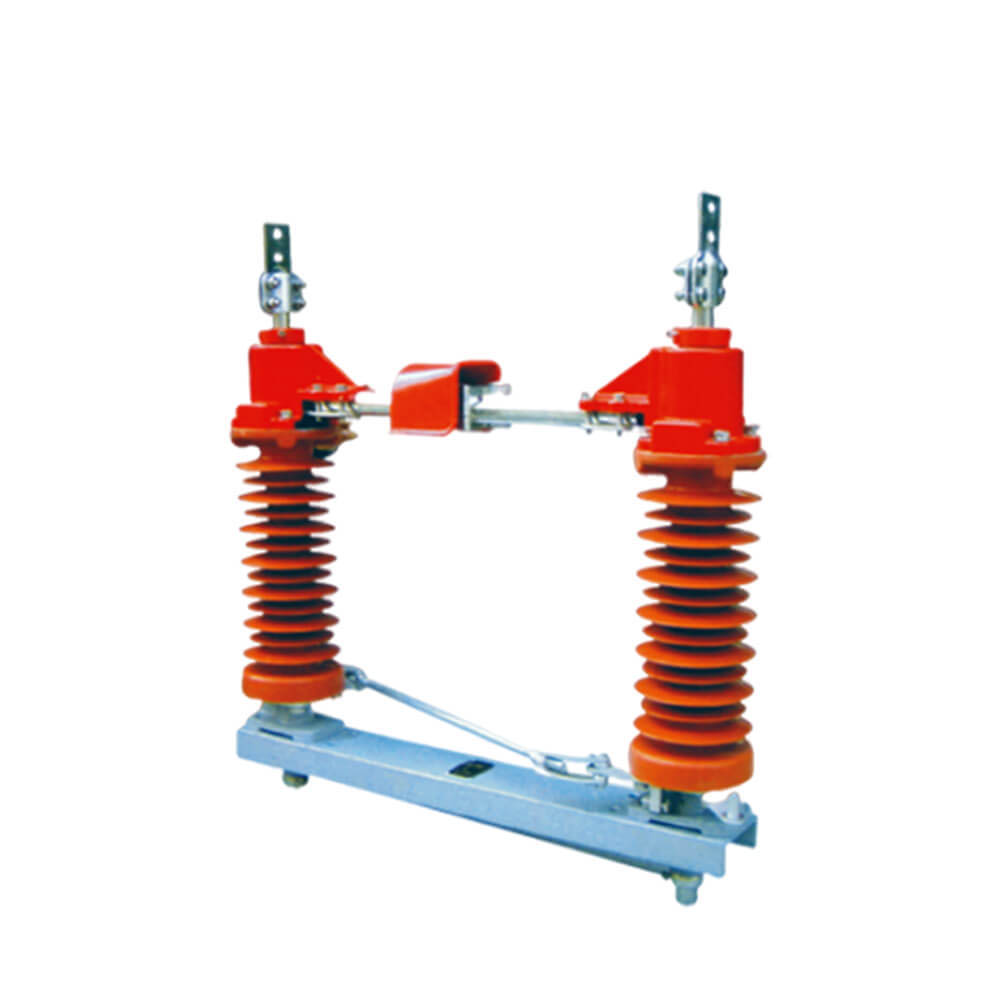

 Esta chave seccionadora consiste em pedestal, suporte isolante, material elétrico e mecanismo de operação. Existem dois suportes em cada poste, e a lâmina elétrica é instalada na parte superior de cada suporte e o ponto de conexão das duas lâminas fica entre os dois suportes. Com o acionamento do mecanismo operacional, as duas lâminas podem girar horizontalmente noventa graus para fechar. Podemos conectar três chaves seccionadoras unipolares em uma chave tripolar de ligação por meio de uma haste de interligação. Esta chave seccionadora pode ser combinada com mecanismo manual tipo CS11 ou tipo CS17, para que o CS17 seja usado em chave seccionadora com conexão de aterramento. (mecanismo motorizado pode ser instalado de acordo com a necessidade do usuário), Estrutura razoável, operação flexível; instalação conveniente, capaz de usar pólo único ou tripolo; ampla distância de contato, isolamento seguro e confiável. O tipo de aterramento é flexível de acordo com a necessidade do usuário, podendo ser escolhido aterramento único, aterramento duplo ou sem aterramento.

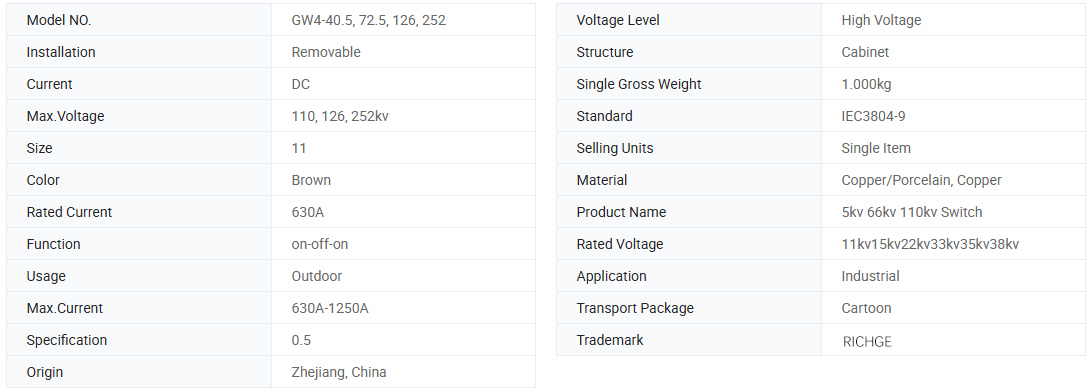

Informações básicas.

Parâmetro técnico

Modelo	Tensão nominal (kV)	Corrente nominal(A)	Suportar corrente (kA)	4s pouco tempo suportar corrente (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

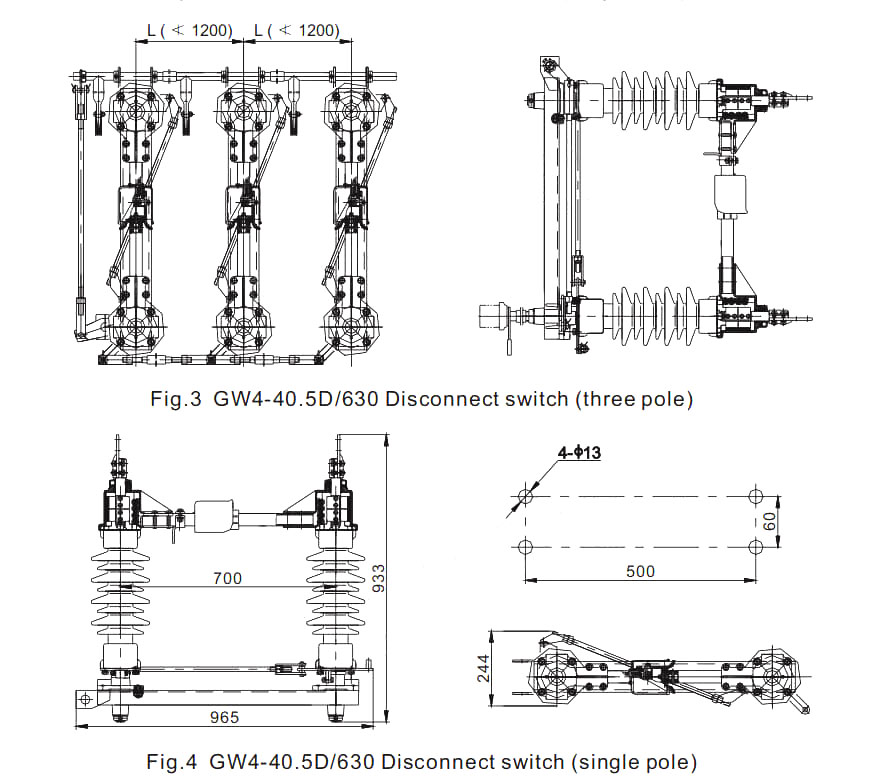

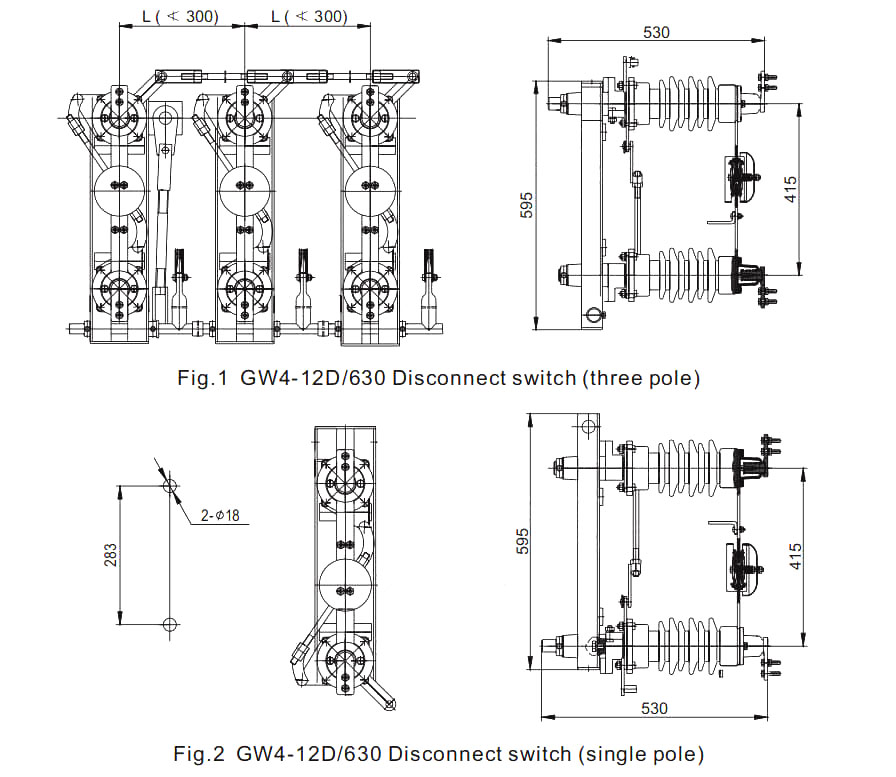

· Desenho

Use condições ambientais

1.Altitude: ≤3000m;

2. Temperatura ambiente: -25℃~+40℃;

3. Velocidade do vento: ≤35m/s;

4. Grau de poluição: ≤III;

5. Intensidade do terremoto: ≤8 graus;

6. As ocasiões aplicáveis ​​devem estar isentas de gases inflamáveis, explosivos e cáusticos.

Instruções de pedido

●Aceitar OEM e ODM:SIM

●Certificado: CE, relatórios de teste

●Tempo de produção: 7 a 12 dias úteis

●Período de garantia: 12 meses

●Prazo de entrega: 15 dias

●Ao solicitar esta chave, indique a especificação do modelo, tensão nominal, corrente nominal e outros dados técnicos.

●Se houver requisitos especiais, você pode negociar ou resolvê-los.
