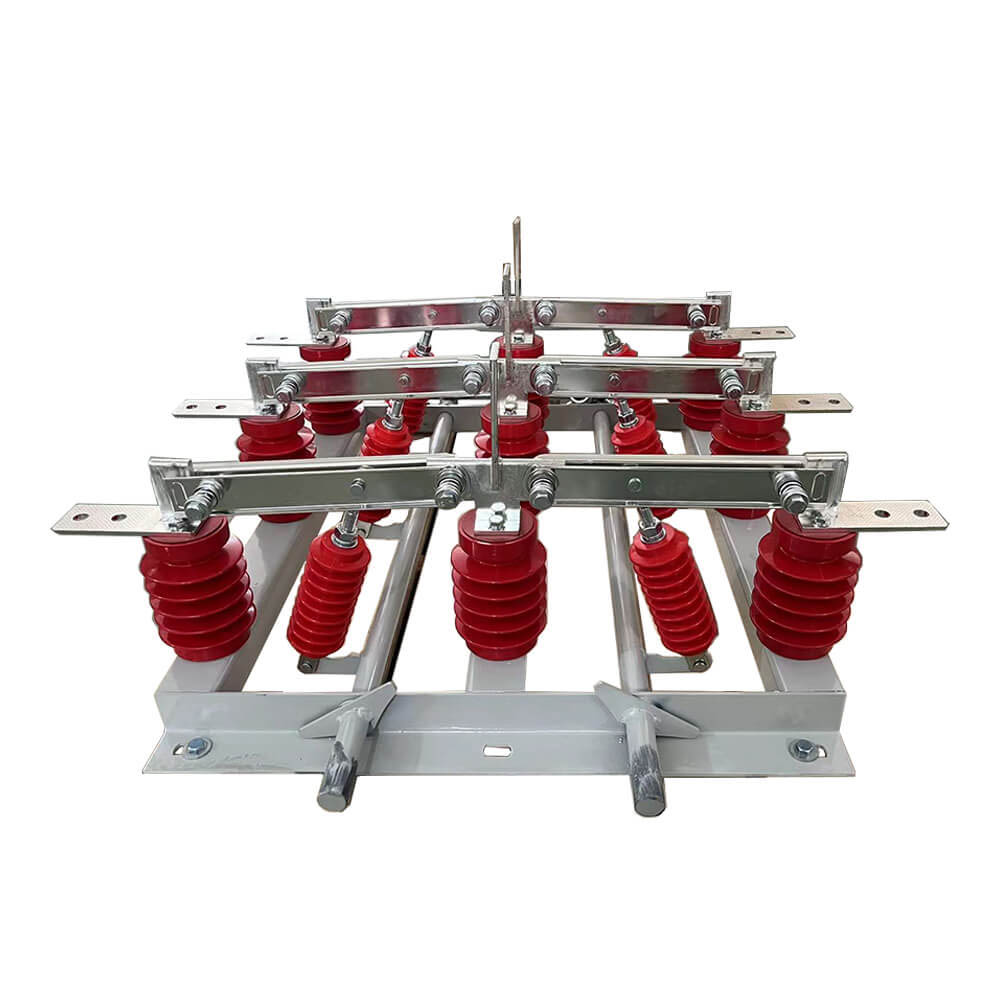

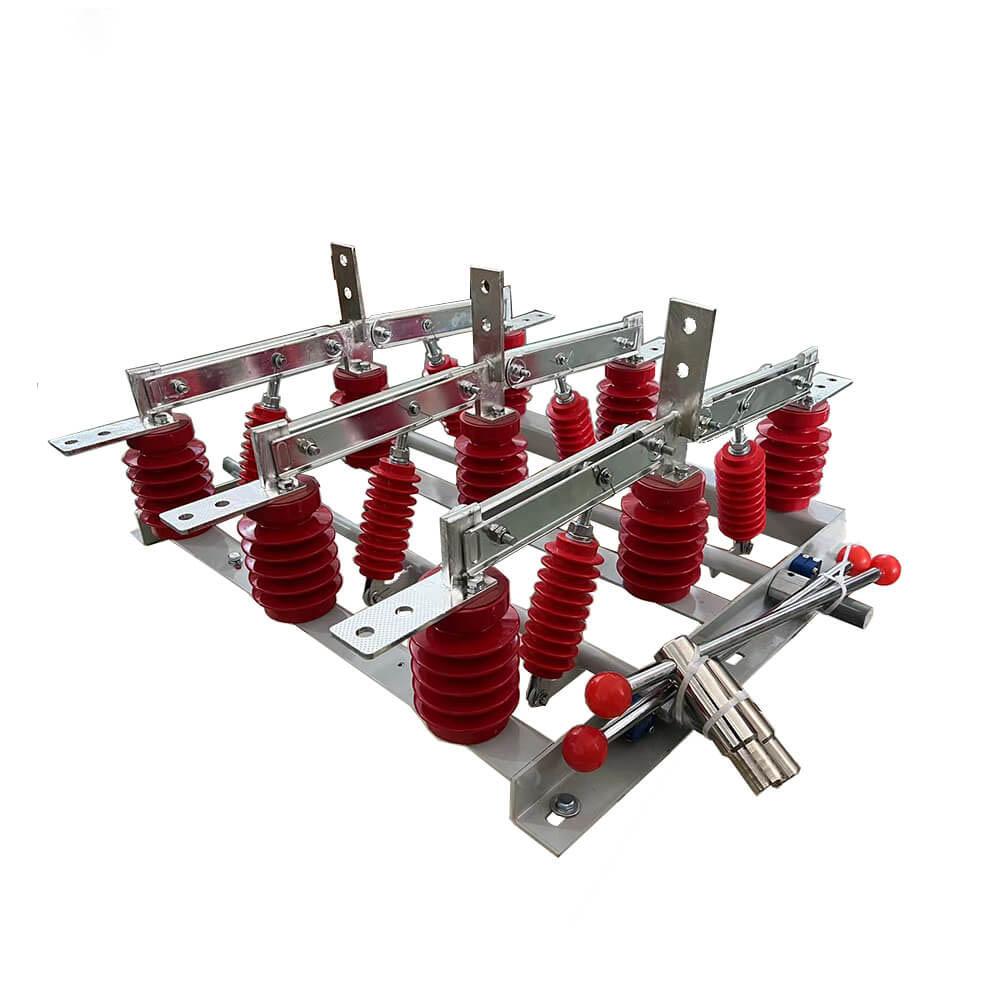

LIYOND fornece interruptor de faca de isolamento de energia dupla de alta tensão externa através de interruptores de desconexão de parede

Estrutura e princípio de funcionamento

     A parte condutora da chave seccionadora tipo GN19-12/400, 630, 1000, 1250 é fixada na base por dois isoladores de pilar para cada fase. (O tipo GN19-12C/400, 630, 1000, 1250 possui um isolador de pilar e um isolador de revestimento de porcelana.) As três fases são instaladas em paralelo, e a parte condutora consiste em contatos estáticos de facas de contato e suportes de contato (ou hastes condutoras). Cada fase da faca de contato é conectada ao meio do isolador de amarração, isolador de amarração e instalada na base do fuso conectado. O fuso é conectado à biela (fornecida pelo usuário) e ao mecanismo móvel do tipo CS6-1 através da alça. A faca de contato de conexão é composta por duas placas de cobre com fenda, o que não só aumenta a área de dissipação de calor da faca de contato para diminuir a temperatura inferior, mas também melhora a resistência mecânica da faca de contato, de modo que a estabilidade dinâmica da chave é melhorada. Uma extremidade da faca de contato é montada no bloco de contato (ou na haste condutora) por um parafuso (carro de Shaw). GN19-12/1000, 1250 em contato com a instalação da placa de travamento magnético, além da finalidade da placa de travamento magnético é que quando uma grande corrente de curto-circuito para aumentar a faca de contato de duas ranhuras entre o | atração. As chaves seccionadoras GN19-12/400, 630 têm um pequeno limite de corrente, portanto não há necessidade de adicionar uma placa de trava magnética.

Atributos principais

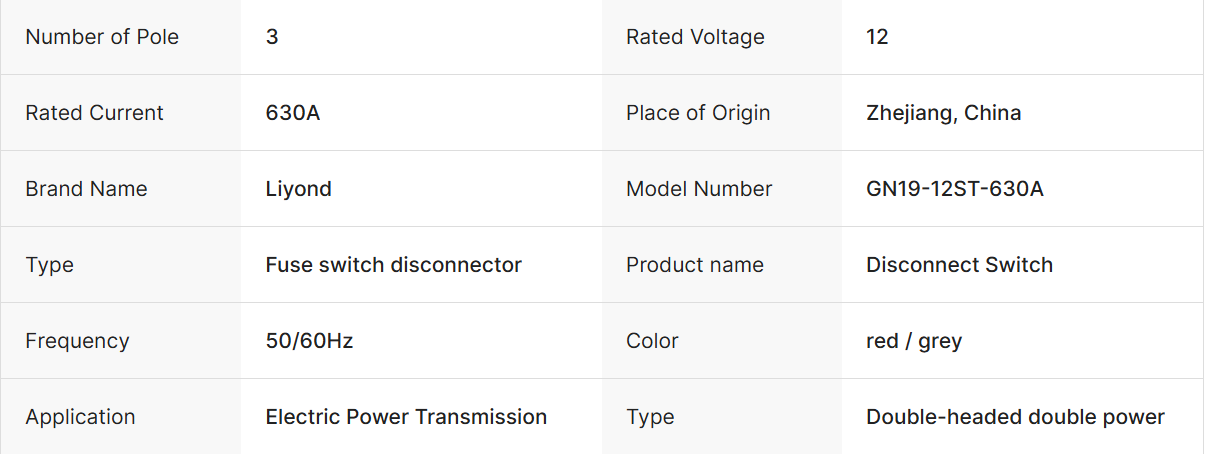

Informações básicas

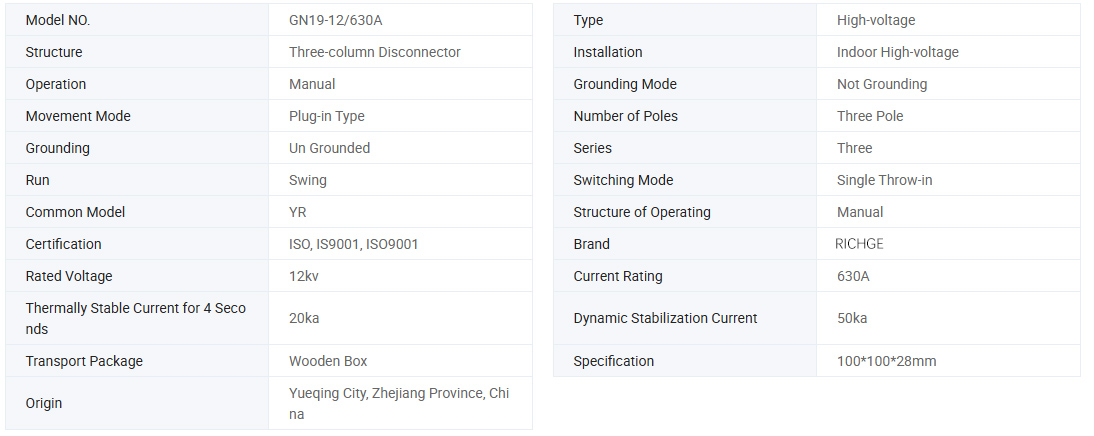

Parâmetro técnico

Modelo	Tensão nominal  (kV)	Corrente nominal (UM)	Corrente suportável nominal de curta duração (o / 4s)	Corrente suportável de pico nominal (o)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
GN19-12/1000-31,5	12	1000	31.5	80
GN19-12/1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31,5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

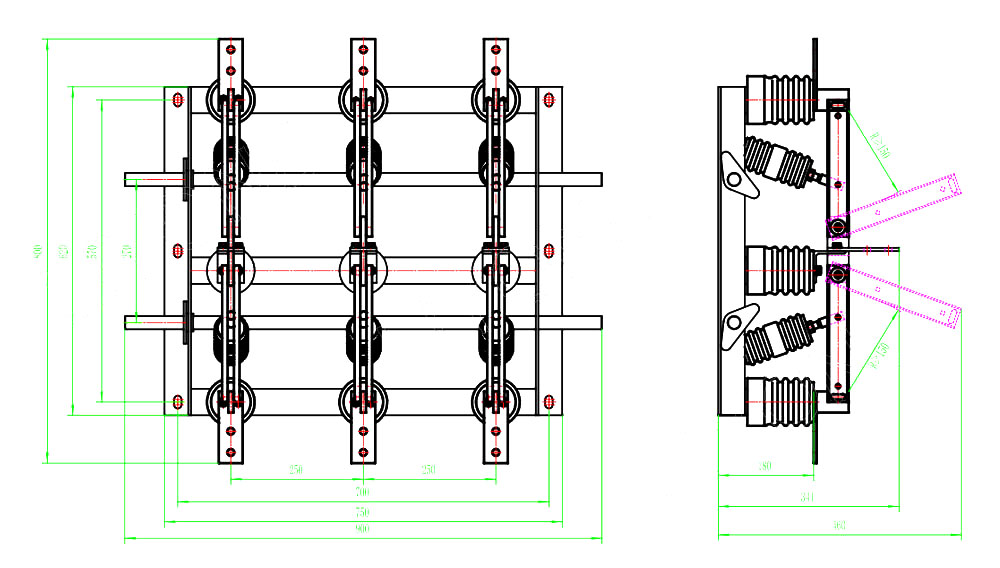

Desenho

Use condições ambientais

1. O limite superior da temperatura ambiente +40 ℃, o limite inferior -l0 ℃, Nota: Permitir armazenamento e transporte a -25 ℃

2.Altitude não superior a 1000m

3. Umidade relativa: a média diária não é superior a 95%, a média mensal não é superior a 90%

4. Pressão de vapor de água: a média diária não é superior a 2,2 × 10-3Mpa, a média mensal não é superior a 1,8 × 10-3Mpa

5. O ar circundante deve estar livre de gases corrosivos ou combustíveis, vapor de água e outras poluições óbvias.

6. Nenhuma vibração regular e violenta.

Nota: Consulte o fabricante para resolver o problema se não estiver de acordo com as condições acima

Instruções de pedido

●Aceitar OEM e ODM:SIM

●Certificado: CE, relatórios de teste

●Tempo de produção: 7 a 12 dias úteis

●Período de garantia: 12 meses

●Prazo de entrega: 15 dias

●Ao solicitar esta chave, indique a especificação do modelo, tensão nominal, corrente nominal e outros dados técnicos.

●Se houver requisitos especiais, você pode negociar ou resolvê-los.
