Pinça pneumática de abertura ampla tipo pivô série HFR de 180°

Marca: SOLH da Richge Technology

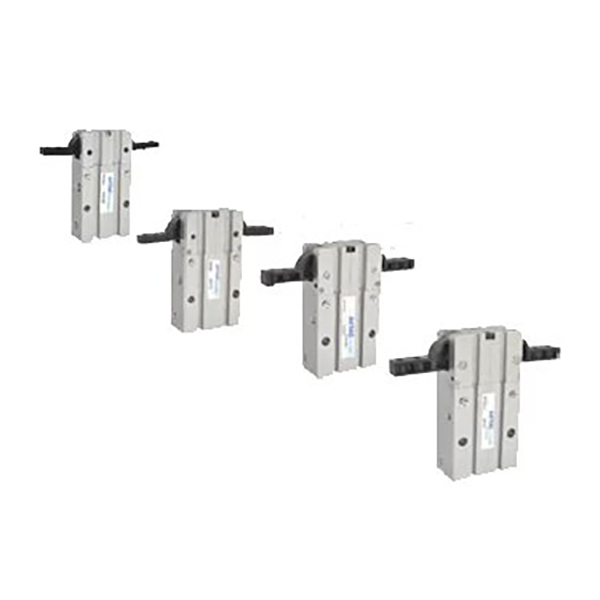

Visão geral do produto

     A série SOLH HFR é uma pinça pneumática de 2 mandíbulas com abertura ampla de 180° acionada por articulação articulada. Pontos fortes do núcleo: abertura total da mandíbula de 180° para folga máxima, excelente capacidade de evitação mecânica, três superfícies de montagem universais, estrutura integrada à prova de poeira e ímã permanente pré-instalado. É a escolha principal de atuador para estações de carga leve que exigem grande folga de giro para eliminar a interferência de pick-and-place e a fixação de peças de trabalho em ampla faixa.

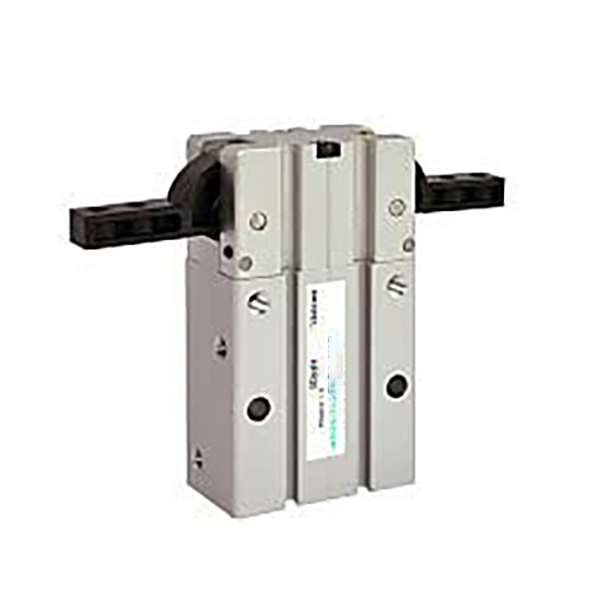

Estrutura principal e recursos de trabalho

     -- Princípio de funcionamento: O pistão empurra o conjunto de articulação do pivô para acionar duas mandíbulas para movimento rotativo. O ângulo de giro da mandíbula única atinge 90°, as mandíbulas formam uma linha reta quando totalmente abertas para maximizar o espaço para evitar.

     -- Característica de Ação: Dupla atuação como padrão; fornecimento de ar para fixação, ar reverso para abertura. Ângulo aberto máximo 180°±2°, ângulo de overclose -2°~-5° para posicionamento estável.

     -- Proteção contra poeira e desgaste: Estrutura otimizada à prova de poeira na seção da mandíbula para ambientes empoeirados. Placas separadoras de metal isolam as superfícies de fricção para reduzir a abrasão e prolongar a vida útil.

     -- Montagem flexível: Três faces de montagem (lateral/inferior/traseira). A localização de orifícios para pinos na base inferior melhora a precisão da montagem e repete a consistência do posicionamento.

     -- Compatibilidade do sensor: Ímã permanente equipado para todas as especificações. As ranhuras circulares do sensor nas paredes laterais suportam a instalação direta de chaves magnéticas CMSH/DMSH(S) sem suportes extras.

Regra completa de codificação do modelo

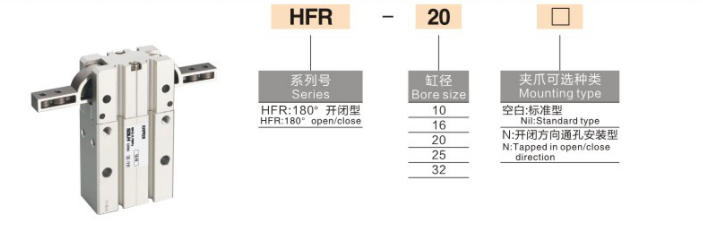

   1. Exemplo de modelo: HFR20N+2CMSH

   2. Exemplos de referência de pedido padrão

     -- HFR16: Furo 16, modelo básico de dupla ação sem interruptor magnético

     -- HFR25N: Furo 25, versão de montagem através do furo

     -- HFR32+2CMSH: Furo 32, equipado com duas chaves magnéticas CMSH

Especificações técnicas do núcleo universal (dupla ação a 0,5 MPa)

Principais vantagens competitivas

   1. Abertura ultra-ampla de 180° para evitação mecânica completa

     -- As mandíbulas se alinham em linha reta no curso completo, proporcionando folga máxima para resolver problemas de interferência na peça de trabalho, ideal para seleção de componentes em cavidades profundas e aberturas estreitas.

   2. Estrutura de articulação de pivô leve e eficiente

     -- O design simplificado da articulação reduz o peso do corpo em 15% em comparação com garras paralelas equivalentes, resposta rápida adequada para ciclos de carga leve de alta frequência.

   3. À prova de poeira e resistente ao desgaste para condições adversas de oficina

     -- A vedação especial da mandíbula evita a entrada de detritos; separadores de metal antifricção garantem um ciclo de vida ≥5 milhões de vezes.

   4. Montagem em três lados mais pinos de localização para fácil comissionamento

     -- Furos de montagem multiorientados juntamente com pinos de localização inferiores permitem centralização rápida e posicionamento repetido consistente para layouts de ferramentas complexos.

   5. Ímã embutido, pronto para instalação do sensor

     -- O ímã permanente integrado padrão e as ranhuras deslizantes dedicadas eliminam acessórios de montagem extras, economizando custos de componentes e tempo de montagem.

Formas de montagem e aplicações industriais típicas

   1. Opções de montagem

   -- Montagem lateral: Pega horizontal de grande abertura para transferência de peças de tamanho grande em linhas de montagem

   -- Montagem inferior: levantamento vertical mais movimento de prevenção para moldes de cavidade profunda e coleta de contêineres

   -- Montagem traseira: Aperto de folga lateral para estações confinadas propensas a interferência mecânica

   2. Cenários típicos de aplicação

     -- 3C & Electronics: Estruturas intermediárias móveis, compartimentos de bateria e grandes caixas de plástico

     -- Componentes automotivos: Transferência de carcaças de lâmpadas, painéis internos e grandes peças de borracha

     -- Embalagem e Logística: Evitar a coleta de grandes caixas, paletes e materiais ensacados

     -- Automação Geral: Estações de carga/descarga, giro e montagem que exigem folga de 180°

Guia de seleção rápida em 3 etapas

   1. Seleção do furo com base na massa da peça e no torque de aperto

     -- 10 ≤0,5kg;16 =0,5~1kg;20 =1~2kg;25 =2~3kg;32 =3~5kg. Reserve ≥30% de margem de segurança.

   2. Confirmação do curso de balanço

     -- Escolha HFR se for necessário evitar folga total de 180°; selecione MHW2 se for apenas fixação grande angular sem interferência severa.

   3. Correspondência de configuração

     -- Controle de intertravamento PLC: Instale dois interruptores CMSH para monitorar o status totalmente aberto e fechado.

     -- Requisitos de montagem: Versão padrão com pinos de localização para posicionamento inferior; selecione o sufixo N para instalação através do furo.

Resumo de uma frase

     A pinça pneumática de abertura ampla de 180 ° do tipo pivô SOLH HFR adota mecanismo de giro de articulação com folga total da mandíbula de 180 °, montagem em três lados, construção à prova de poeira e ímã embutido; atuador de carga leve preferido para estações automatizadas de coleta e colocação, que exigem grande espaço para evitar mecânica em equipamentos 3C, automotivos e de embalagem.
