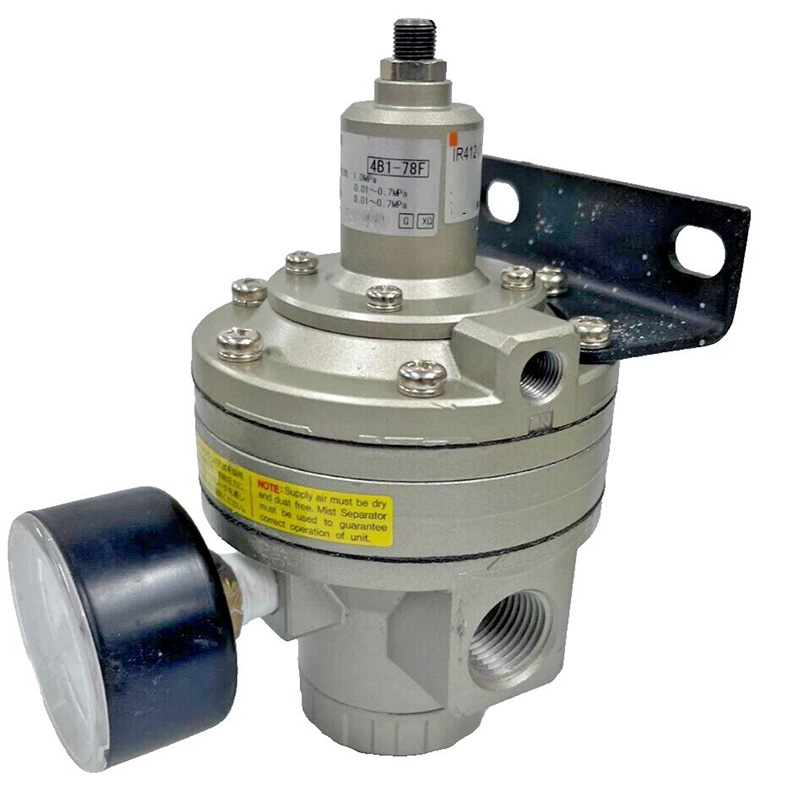

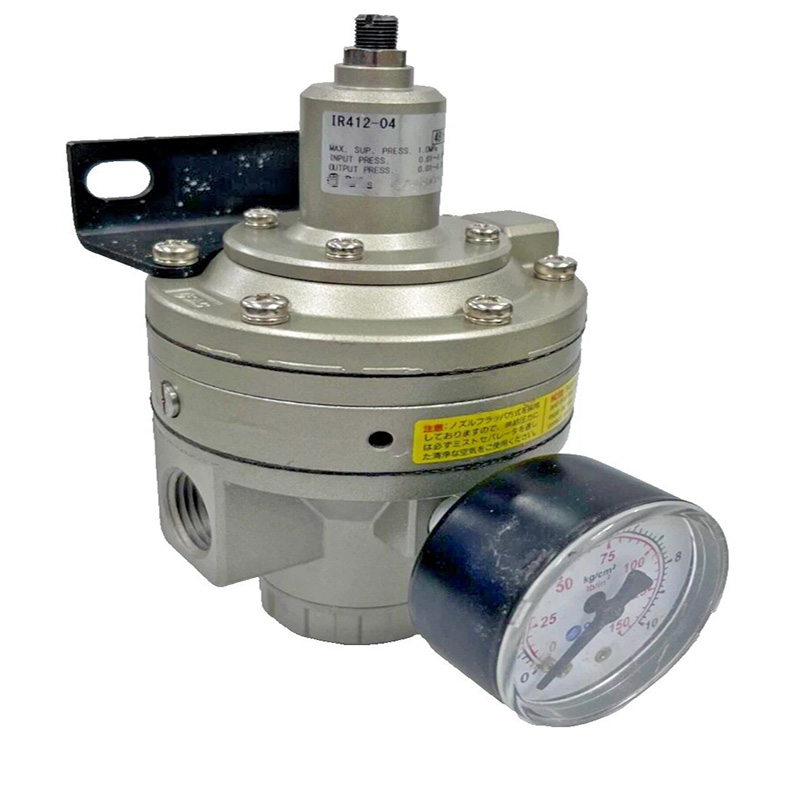

IR412-04-X32 Regulador Operado por Piloto de Alta Precisão

Marca: SOLH da Richge Technology (睿其格科技)

Visão geral do produto

     IR412-04-X32 pertence ao estabilizador de pressão de precisão operado por piloto de grande fluxo da série IR. Este regulador foi projetado para condições de trabalho pneumático de alta demanda que exigem pressão de saída ultraestável e pequena flutuação de pressão, dimensão e desempenho totalmente intercambiáveis ​​com a série IR412 original da SMC.

1. Especificações Técnicas Principais

      -- Nome da série: Regulador de estabilização de alta precisão IR412

      -- Modelo completo: IR412-04-X32

          · 04: Rosca da porta principal Rc 1/2"

          · X32: Configuração especial personalizada, incluindo escapamento traseiro, sensibilidade aprimorada e consumo mínimo de ar constante

     --Tipo de estrutura: Regulador de precisão de alívio operado por piloto

     --Meio aplicável: ar comprimido seco e limpo

     --Pressão máxima de trabalho de entrada: 1,0 MPa

     --Faixa de pressão ajustável: 0,01 ~ 0,7 MPa

     --Precisão de controle

        · Sensibilidade: 0,2% da escala completa

        · Repetibilidade: ±0,5% da escala completa

     --Desempenho de fluxo: capacidade máxima de fluxo, quase o dobro do fluxo do modelo IR201

     --Capacidade de exaustão de alívio: Fluxo de exaustão de sobrepressão 5 vezes maior do que os reguladores de precisão convencionais

     --Consumo de ar constante: ultrabaixo, menos de 1 L/min

     --Temperatura operacional: -5℃ ~ +60℃

     --Peso líquido: aprox. 1,0kg

     --Opções de montagem: Montagem em painel ou montagem em suporte; manômetro instalável na parte frontal ou traseira

2. Princípio de operação do piloto bocal-flapper

     --Estágio de ajuste de pressão: gire o botão de ajuste para comprimir a mola interna e fechar a passagem do bico; o ar piloto empurra o carretel principal para ajustar a pressão de saída.

     --Estágio de regulação estável: A pressão de saída atua no diafragma para contrabalançar a tensão da mola, mantendo a pressão predefinida constante.

     --Estágio de alívio de sobrepressão: Quando a pressão a jusante excede o valor alvo, o diafragma se eleva para abrir o bico, a pressão piloto cai instantaneamente e a válvula principal libera ar redundante em alta velocidade. Vantagem principal: O controle piloto combinado e a estrutura de alívio proporcionam velocidade de resposta ultrarrápida, saída de pressão estável e excelente desempenho em grandes fluxos.

3. Explicação completa do código do modelo (IR412-04-X32)

     --IR412: Série de base de regulador de alta precisão e grande calibre

     --04: Especificação da porta principal Rc 1/2"

     --X32: Versão de atualização personalizada

        · Layout do escapamento traseiro (a versão padrão adota escapamento dianteiro)

        · Melhor sensibilidade de resposta

        · Projeto de baixo consumo de ar constante

4. Principais vantagens do produto

     --Precisão de controle superior com sensibilidade de escala completa de 0,2%, controle de tensão perfeitamente compatível, posicionamento preciso e equipamento de distribuição de fluidos.

     --A grande porta de 1/2 polegada oferece fluxo máximo, suportando cilindros de grande diâmetro e linhas de produção pneumáticas de alto consumo.

     --Correção instantânea de pressão por meio de canal de alívio de alto volume para eliminar rapidamente a flutuação da pressão de saída.

     --Design de economia de energia com consumo de ar em estado estacionário abaixo de 1 L/min para reduzir custos operacionais de longo prazo.

     -- Layout de instalação flexível; o manômetro e o suporte de fixação podem ser montados na parte frontal ou traseira conforme necessário.

     --O escapamento traseiro personalizado X32 evita a contaminação por poeira e névoa de óleo para manter o ambiente de trabalho limpo.

5. Cenários típicos de aplicação

     Linhas de produção de distribuição de cola de precisão e revestimento industrial Máquinas de controle de tensão de filmes, fios e têxteis para impressão, baterias de lítio e indústrias têxteis Equipamentos de posicionamento de cilindros de alta velocidade, prensas hidráulicas pneumáticas e automação de transferência Instrumentos de medição de laboratório e circuitos de retenção de pressão de longa duração Semicondutores, montagem eletrônica e plataformas pneumáticas de precisão para salas limpas

Comparação de desempenho do modelo: IR412 VS IR201 VS ARJ310

Resumo de uma frase

     IR412-04-X32 é um regulador de precisão piloto de grande calibre compatível com SMC com exaustão traseira personalizada X32 e consumo de ar ultrabaixo, servindo como a solução de controle de pressão superior para distribuição de precisão de alto fluxo, ajuste de tensão e sistemas de automação de posicionamento.
