Cilindro padrão de tirante leve série MBB

Marca: SOLH da Richge Technology

Visão geral do produto

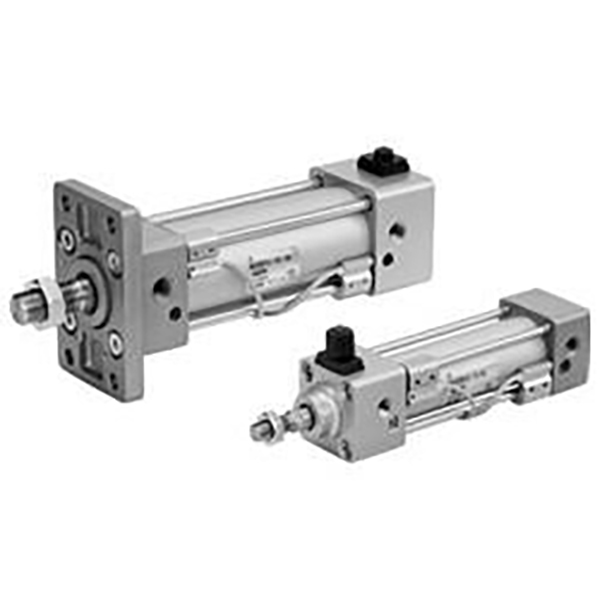

     Cilindro padrão de tirante leve da série SOLH MBB (série MB-Z), sucessor atualizado da série MB tradicional com redução de peso de 10%. Equipado com tampas quadradas, almofadas de ar duplas ajustáveis ​​e inúmeras opções de montagem. Amplamente utilizado em equipamentos de automação geral com condições de média velocidade, alta frequência e carga média. As dimensões de instalação atendem ao padrão ISO 15552, intercambiáveis ​​com cilindros de tirantes de marcas concorrentes.

Estrutura e recursos principais

   1. Estrutura: Corpo redondo de alumínio, tirantes internos, tampas quadradas, almofada de ar ajustável em ambas as extremidades, alta rigidez estrutural.

   2. Material: Corpo de alumínio anodizado duro, tampas fundidas de alta resistência, haste de pistão cromada dura, tirantes de alta resistência, resistentes ao desgaste e longa vida útil.

   3. Variantes de Operação

     -- MBB: Haste única de dupla ação (sem ímã embutido)

     -- MDBB: Haste única de dupla ação (anel magnético integrado para detector magnético)

     -- MBW/MDBW: Haste dupla de dupla ação, excelente desempenho anti-torção

   4. Almofada: Almofada de ar ajustável de forma independente em ambas as extremidades, reduz efetivamente o impacto, vibração e ruído do terminal.

   5. Instalação do sensor: Ranhuras pré-usinadas para sensores magnéticos M9B/A93/M9BW para detectar a posição do pistão.

   6. Atualização leve: Geometria otimizada da tampa final, 10% mais leve que o antigo modelo MB, montagem e transporte mais fáceis.

   7. Compatibilidade padrão: padrão de montagem ISO 15552, intercambialidade direta entre marcas.

Regra completa de codificação do modelo

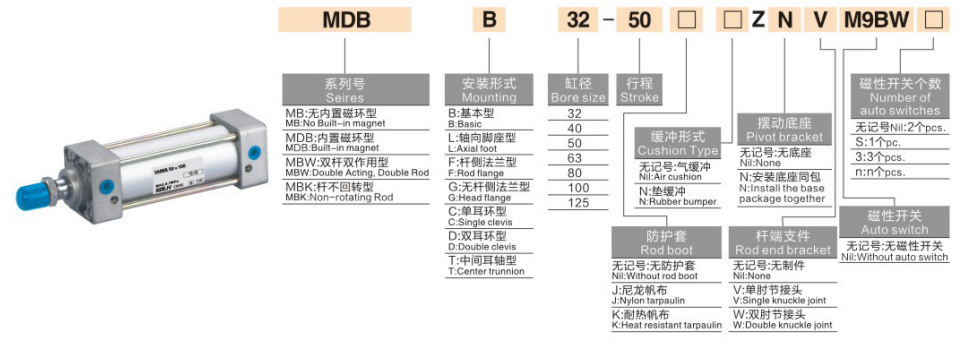

   1. Exemplo de modelo: MDBB40-100Z-M9BW

   2. Exemplos de pedidos padrão

     -- MBB50-200Z: Bore50, stroke200, modelo básico leve sem ímã

     -- MDBB63-150Z-LB: Bore63, acidente vascular cerebral 150, ímã embutido, montagem no pé

     -- MDBB80-300Z-FA: Bore80, curso300, montagem em flange lateral da haste

Especificações Técnicas Principais

Força teórica de impulso e tração @0,5MPa (haste única, unidade:N)

 1. MBB / MDBB de dupla ação

Tipos de montagem e modelos derivados

   1. Opções de montagem

     -- B Tipo Básico: Instalação direta via tampa através de furos

     -- LB Foot Mount: Instalação horizontal estável para carga pesada

     -- Flange FA/FB: Flange do lado da haste/lado da cabeça para montagem vertical

     -- Manilha C/D: Manilha simples/dupla para movimento de giro articulado

     -- T Munnion: Montagem do munhão intermediário para mecanismo de rotatividade

   2. Principais Séries de Derivados

     -- MBB/MDBB/MBW: Cilindro padrão de haste única sem ímã /ímã e haste dupla

     -- MBK/MDBK: Cilindro de haste não giratório para evitar torção da haste do pistão

     -- -Tipo de alta temperatura XB6: faixa de trabalho -20 ~ + 150 ℃

     -- -Haste de pistão de aço inoxidável XC6: Para ambientes corrosivos e úmidos moderados

Guia de seleção rápida em 3 etapas

   1. Seleção do furo: Calcule o empuxo necessário a partir da carga real, reserve ≥50% de margem de segurança. Priorize MBB para automação geral de velocidade média e carga média.

   2. Confirmação do curso: Adicione uma margem de segurança de 10 ~ 20 mm ao deslocamento efetivo. Curso padrão máximo de 1000 mm, personalizado até 1500 mm.

   3. Correspondência de configuração

     -- Detecção de posição: Escolha o modelo de ímã integrado MDBB, combine os detectores magnéticos M9B/A93.

     -- Montagem: montagem em pé LB para carga pesada horizontal; Flange FA preferido para instalação vertical.

     -- Condições especiais: Selecione -XB6 para alta temperatura, haste inoxidável -XC6 para ambiente corrosivo.

Resumo de uma frase

     O cilindro padrão de tirante leve SOLH MBB está em conformidade com ISO15552, equipado com almofada de ar ajustável e vários métodos de montagem, atuador linear de uso geral ideal para linhas de produção de automação de alta frequência e carga média.
