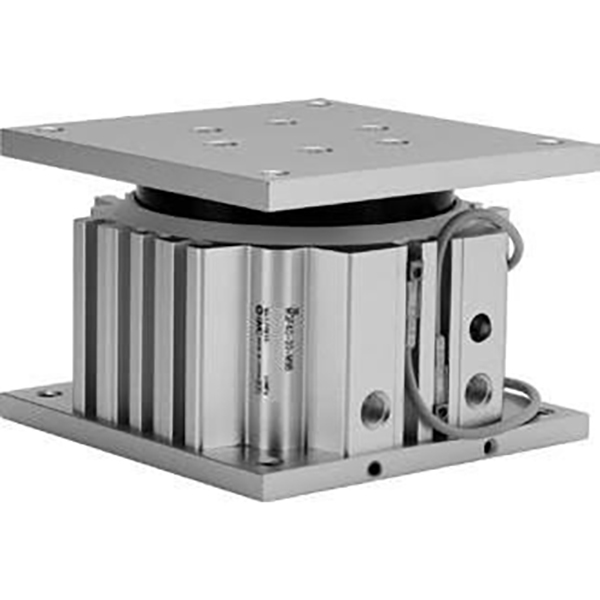

Cilindro de mesa guia série MGF | Cilindro pneumático anti-deflexão de baixo perfil e alto

Marca: SOLH da Richge Technology

Visão geral do produto e principais recursos estruturais

     A série SOLH MGF é um cilindro de mesa guia de baixo perfil, caracterizado por uma grande estrutura de manga guia concêntrica e capacidade de carga anti-deflexão uniforme de 360°. Cobrindo diâmetros de φ40mm, φ63mm e φ100mm com cursos curtos padrão variando de 30mm a 100mm, este cilindro adota um design ultrafino de baixa altura e suporta montagem em dupla direção superior e inferior. Ele oferece excelente desempenho de carga anti-excêntrica e capacidade anti-rotação de alta precisão, perfeitamente adequado para condições de trabalho de carga pesada de curso curto, como levantamento de peças, posicionamento preciso, giro de estação e empurrão para serviços pesados, servindo como a solução pneumática preferida para equipamentos automatizados compactos.

Principais vantagens estruturais

• Perfil ultrabaixo e altura minimizada: A altura geral de instalação é 15–20% menor que a da série MGQ, criando um corpo ultrafino para se adequar a um layout de equipamento altamente compacto. A substituição da tradicional estrutura de haste guia dupla por uma luva guia concêntrica de grande diâmetro reduz o peso total em aproximadamente 15% e fornece desempenho antideflexão omnidirecional consistente de 360° sem sensibilidade direcional.

• Carga anti-excêntrica poderosa e alta rigidez: A grande luva guia integrada e a estrutura de pino anti-rotação integrada conferem ao cilindro um torque admissível ultra-grande, atingindo até 409N·m para o modelo de φ100mm. Suporta estavelmente cargas excêntricas de qualquer direção de 360° sem deflexão ou emperramento. A precisão anti-rotação de alta precisão garante posicionamento repetido estável: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Layout flexível de montagem e tubulação: Adota um design inovador de montagem bidirecional superior e inferior, permitindo a instalação fixa em superfícies superiores e inferiores para se adaptar a cenários de levantamento horizontal, pressão vertical e trabalho multidirecional. Equipados com design de ranhura em T de quatro lados (três lados disponíveis, excluindo a superfície da tubulação), os interruptores magnéticos podem ser instalados em quatro lados para detecção flexível de curso em múltiplas posições.

• Design durável e de baixa manutenção: A estrutura alternativa de dupla ação com amortecedores de borracha de extremidade dupla reduz efetivamente o impacto do movimento e o ruído operacional, prolongando a vida útil do cilindro e do equipamento periférico. O design isento de óleo e livre de manutenção suporta a operação em ambientes limpos e reduz bastante os custos diários de manutenção.

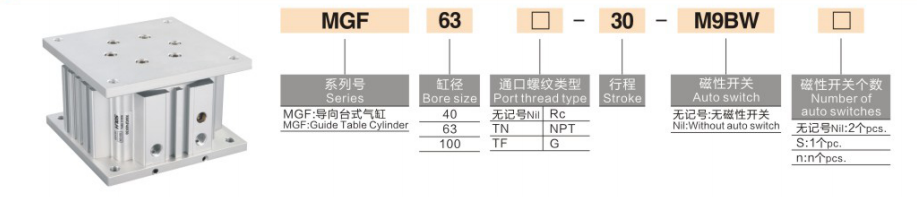

Regras completas de nomenclatura de modelo

Exemplos de modelos: MGF63-50-M9BW | 10-MGF40-30-Y59B

Exemplos de referência de pedido padrão

• MGF40-30: furo de 40 mm, curso de 30 mm, tipo padrão sem interruptor magnético

• MGF63-75-2S: furo de 63 mm, curso de 75 mm, interruptores magnéticos duplos para detecção de posição dupla

• 10-MGF100-100-Y59B: furo de 100 mm, curso de 100 mm, série limpa com baixo teor de poeira e interruptor magnético Y59B

Parâmetros técnicos principais padrão

(Condições de teste padrão: temperatura normal de 20 ℃, pressão nominal de 0,5 MPa)

1. Especificações Gerais de Desempenho

• Modo de operação: Movimento alternativo de dupla ação

• Faixa de pressão de trabalho: 0,1~1,0MPa; Pressão de prova: 1,5 MPa

• Temperatura ambiente: -10℃~60℃ (ambiente sem gelo)

• Velocidade operacional do pistão: 50 ~ 500 mm/s

• Modo buffer: Amortecedor de borracha de extremidade dupla para redução de impacto e eliminação de ruído

• Modo de Lubrificação: Operação isenta de óleo e livre de manutenção, compatível com oficinas limpas

2. Dados Teóricos de Impulso (Unidade: N)

3. Dados de torque permitido (100 mm/s, unidade: N·m)

4. Dados de peso do produto (curso de 50 mm, unidade: kg)

Cenários típicos de aplicação

• Estações de Elevação e Posicionamento: Ideal para elevação de peças em linha de produção, posicionamento de paletes e ejeção de gabarito. A estrutura guia de alta rigidez garante operação estável sob condições de carga pesada de curso curto, sem desvio de posição.

• Rotação de estação e mudança de direção: Adequado para rotação de placa de índice, inversão de peça de 90° e processos automatizados de mudança de direção. A precisão anti-rotação ultra-alta garante usinagem consistente e precisão de montagem.

• Tradução Pesada de Curta Distância: Perfeito para empurrar/puxar cargas pesadas de curso curto e condução de carga excêntrica em direção arbitrária de 360°. A capacidade antideflexão omnidirecional uniforme resolve a limitação direcional dos cilindros tradicionais de haste guia dupla.

• Equipamento automatizado de alta limpeza: O design isento de óleo e com baixo teor de poeira se adapta a ambientes de trabalho rigorosos de semicondutores, eletrônicos 3C e equipamentos médicos, atendendo aos padrões de produção de oficinas limpas com baixos requisitos de manutenção.

Comparação de diferenças principais entre MGF e MGQ

Guia de seleção rápida em três etapas

1. Seleção do tamanho do furo: Selecione o furo apropriado com base na carga de trabalho real. Garanta impulso teórico ≥ carga real × 1,5. Priorize diâmetros maiores para condições de trabalho com carga excêntrica para melhorar a estabilidade e o desempenho antideflexão.

2. Seleção de traços: As opções de curso padrão são 30 mm, 50 mm, 75 mm e 100 mm. Prefira a série MGF para todas as aplicações de curso curto (≤100mm) que exigem perfil baixo e alta capacidade anti-excêntrica.

3. Seleção de configuração

￮ Detecção de curso de posição dupla: Selecione a configuração do interruptor magnético duplo 2S para monitoramento de posicionamento preciso de ponta a ponta.

￮ Ambiente de alta limpeza: Escolha a série de 10 prefixos limpos e com baixo teor de poeira para se adaptar a cenários de equipamentos de precisão semicondutores, médicos e eletrônicos.

Resumo de uma frase

     O cilindro de mesa guia de baixo perfil da série SOLH MGF apresenta altura de instalação ultrafina, capacidade de carga anti-deflexão uniforme de 360°, grande torque permitido e flexibilidade de montagem bidirecional, servindo como a solução pneumática de carga pesada de curso curto ideal para equipamentos compactos de automação de precisão.
