Cilindro de haste guia de longo curso para serviço pesado série MGG | Cilindro pneumático de ultra-alta rigidez

Marca: SOLH da Richge Technology

Visão geral do produto e principais recursos estruturais

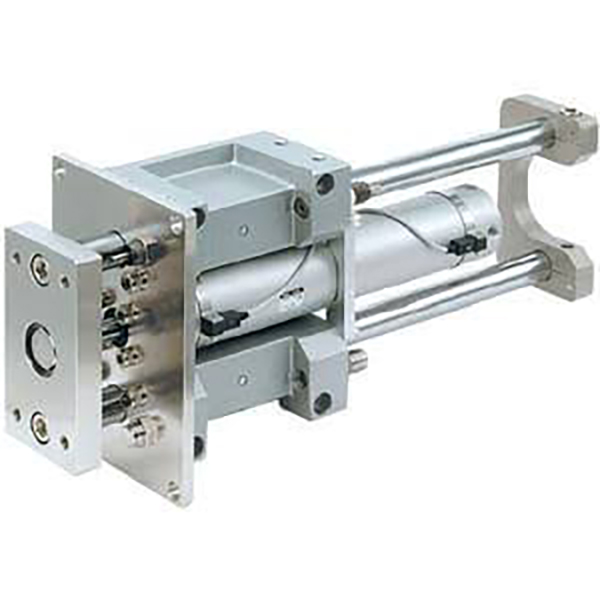

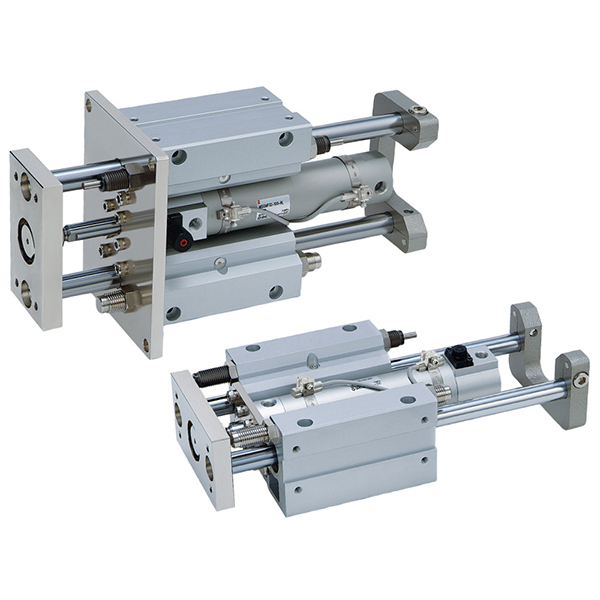

     A série SOLH MGG é um cilindro profissional de haste guia de longo curso para serviços pesados ​​com um tubo de cilindro redondo + estrutura externa de haste guia dupla. Projetada para rigidez ultra-alta, resistência extrema à carga lateral, operação estável de longo curso e desempenho antirrotação de alta precisão, esta série cobre diâmetros de φ20mm a φ100mm, oferecendo dois modelos configuráveis: tipo de rolamento deslizante de liga de carbono MGGM e tipo de rolamento de esferas de alta precisão MGGL. É especialmente projetado para condições de trabalho excêntricas, de longo curso, carga pesada, alto impacto, amplamente aplicado em estações automatizadas de elevação, translação, parada e impulso.

Principais vantagens estruturais

• Estrutura para serviço pesado de ultra-alta rigidez: Adotando tubo cilíndrico redondo espesso e hastes guia duplas externas de grande diâmetro com design de ampla extensão, a série MGG oferece resistência líder do setor à flexão, torção e força lateral. Sua capacidade de carga lateral atinge mais de 3 vezes a dos cilindros comuns, garantindo flacidez zero sob cursos longos e deslocamento zero sob cargas pesadas.

• Desempenho de longo curso líder do setor: A série completa suporta um curso padrão máximo de 1300 mm, excedendo em muito os limites de curso das séries MGP e MGQ. Ele se adapta perfeitamente ao transporte de materiais de longa distância, elevação de plataformas de alto curso e cenários de condução linear estendidos.

• Configurações de rolamento duplo para cenários completos

￮ MGGM (rolamento deslizante): Equipado com bucha deslizante de liga de carbono, apresenta resistência superior à carga lateral, resistência ao impacto e resistência ao desgaste, servindo como a primeira escolha para condições de trabalho severas com carga pesada, poeira e alto impacto.

￮ MGGL (rolamento de esferas): Adotando rolamentos de esferas lineares de alta precisão, atinge atrito ultrabaixo, movimento de curso ultra-suave e ciclismo estável de alta frequência, ideal para posicionamento preciso de curso longo e movimento alternativo de alta velocidade.

• Amortecedor Hidráulico Integrado Padrão: Diferente dos cilindros amortecedores de borracha convencionais, a série MGG é equipada com amortecedores hidráulicos integrados de extremidade dupla como configuração padrão. Ele absorve com eficiência a enorme energia de impacto gerada por movimentos longos e em alta velocidade, eliminando ruídos de colisão e protegendo equipamentos e peças de trabalho contra danos por impacto.

• Precisão anti-rotação ultra-alta: Alcança uma precisão anti-rotação excepcional de ±0,02°~±0,07°, com diâmetros maiores proporcionando maior precisão. O modelo φ100mm atinge uma precisão máxima de ±0,02°, garantindo posicionamento repetido extremamente estável e confiável.

• Design modular de baixa manutenção: O corpo do cilindro e a estrutura guia adotam uma estrutura modular independente, permitindo a substituição separada do tubo do cilindro e dos componentes do pistão, o que reduz bastante os custos de manutenção posteriores. As ranhuras do interruptor magnético multidirecional suportam uma instalação flexível de detecção de posição.

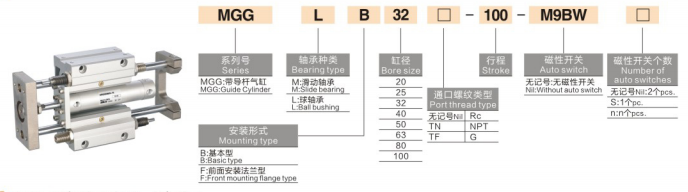

Regras completas de nomenclatura de modelo

Exemplos de modelos: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Exemplos de referência de pedido padrão

• MGGM40-300S: furo de 40 mm, curso longo de 300 mm, tipo de rolamento deslizante com ímã embutido

• MGGL25-200J-30S: furo de 25 mm, curso padrão de 200 mm, curso ajustável de 30 mm, tipo de rolamento de esferas de precisão

• MGGM63-400F-XB6: furo de 63 mm, curso de 400 mm, montagem em flange, cilindro resistente a altas temperaturas para serviços pesados

Parâmetros técnicos principais padrão

(Condições de teste padrão: temperatura normal de 20 ℃, pressão nominal de 0,5 MPa)

1. Parâmetros Gerais de Desempenho

• Faixa de pressão de trabalho: 0,1~1,0MPa; Pressão de prova: 1,5 MPa

• Temperatura ambiente: -10℃~60℃ (ambiente convencional sem gelo); -10℃~150℃ (versão de alta temperatura -XB6)

• Velocidade operacional do pistão: 50 ~ 1000 mm/s, especialmente otimizado para operação em alta velocidade e curso longo

• Modo buffer: Amortecedor hidráulico de extremidade dupla padrão com poderosa absorção de energia de impacto

• Modo de Lubrificação: Operação isenta de óleo e livre de manutenção, adequada para vários ambientes industriais

2. Dados de impulso teórico (@0,5MPa, Unidade: N)

3. Dados de peso do produto (curso de 100 mm, unidade: kg)

Comparação de seleção principal MGGM vs MGGL

Métodos de montagem e cenários típicos de aplicação

1. Opções de montagem dupla

• Tipo Básico (B): Furos de parafusos pré-reservados nas superfícies inferior e lateral para fixação direta. Apresenta montagem e desmontagem simples, adequada para layout convencional de equipamentos horizontais e verticais.

• Tipo de flange (F): Estrutura de montagem com flange frontal, especialmente projetada para condições de trabalho verticais de empurrar, puxar e carregar cargas suspensas, garantindo suporte de carga estável.

2. Principais aplicações industriais

• Plataforma de elevação de longo curso: Elevação do equipamento e condução vertical da bancada, suportando curso ultralongo máximo de 1300 mm, mantendo a estabilidade de curvatura zero sob carga pesada de curso completo.

• Tradução de transportadores pesados: Translação de peças, transferência de paletes e empurramento de materiais a longa distância; excelente desempenho anti-excêntrico e anti-offset garante precisão de operação consistente.

• Estação de parada de alto impacto: Parada da peça na linha de produção, posicionamento e limitação de impacto; o amortecedor hidráulico padrão absorve totalmente a energia cinética de impacto instantâneo para proteger o equipamento.

• Condução Pesada de Automação Geral: Levantamento de gabarito, ejeção de peças pesadas e acionamento de carga excêntrica; substitui as combinações tradicionais de cilindro dividido + poste-guia pesado para simplificar a estrutura mecânica e melhorar a estabilidade do sistema.

Comparação de diferenças principais MGG vs MGP vs MGQ (guia de seleção de chave)

Guia de seleção rápida em três etapas

1. Seleção do tamanho do furo: Selecione o tamanho do furo de acordo com a carga de trabalho real. Manter empuxo teórico ≥ carga real × 1,5; reserve uma margem de segurança de 80% para condições de trabalho de curso longo para evitar flacidez da haste e desvio de posição.

2. Seleção do tipo de rolamento: Escolha o rolamento deslizante MGGM para cenários de carga pesada, poeira e alto impacto; escolha o rolamento de esferas MGGL para posicionamento preciso de curso longo e movimento cíclico de alta frequência.

3. Seleção de configuração funcional

￮ Demanda de curso ultralongo: Priorize a série MGG (curso máximo de 1300 mm, além da capacidade MGP/MGQ)

￮ Demanda de detecção de posição: configuração do ímã Equip S + interruptores magnéticos multidirecionais

￮ Ambiente de alta temperatura: Selecione a opção resistente a altas temperaturas -XB6 (-10 ℃ ~ 150 ℃)

Resumo de uma frase

     O cilindro de haste guia de longo curso para serviço pesado da série SOLH MGG apresenta rigidez máxima, resistência extrema ao impacto e estabilidade de curso longo de 1300 mm líder do setor, equipado com amortecedor hidráulico padrão e precisão anti-rotação ultra-alta, tornando-se a solução ideal para estações de condução automatizadas de carga pesada, longo curso e alto impacto.
