Cilindro de haste guia compacto fino série MGP | Cilindro pneumático de alta rigidez e sem rotação

Marca: SOLH da Richge Technology

Visão geral do produto e recursos estruturais

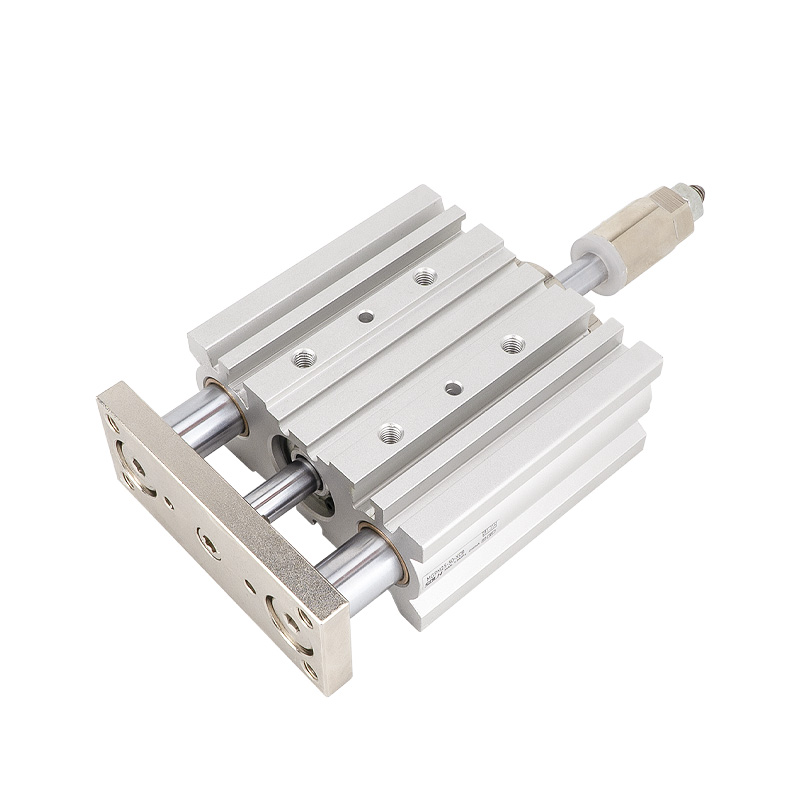

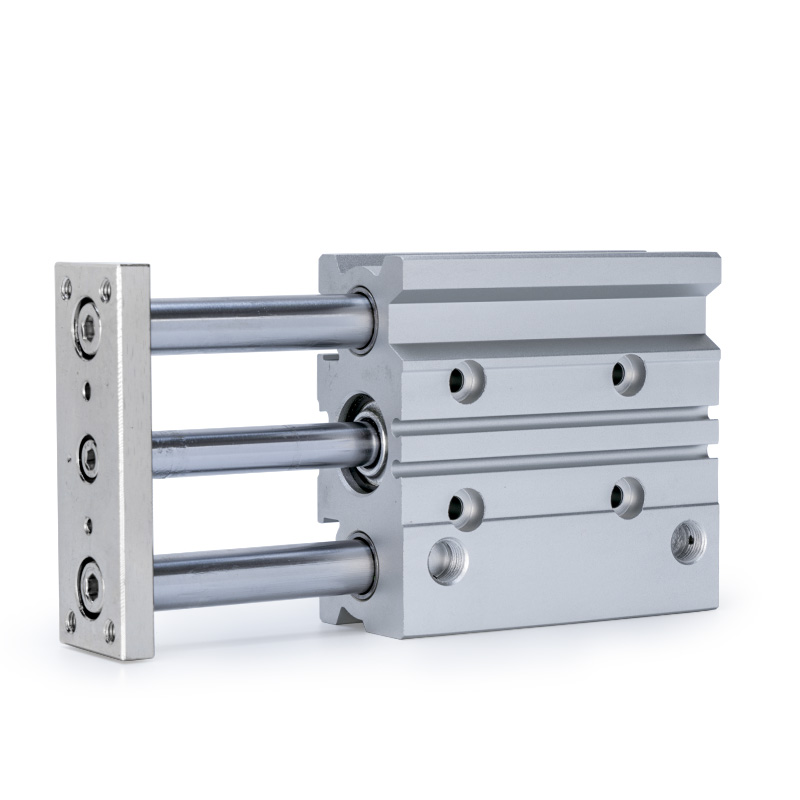

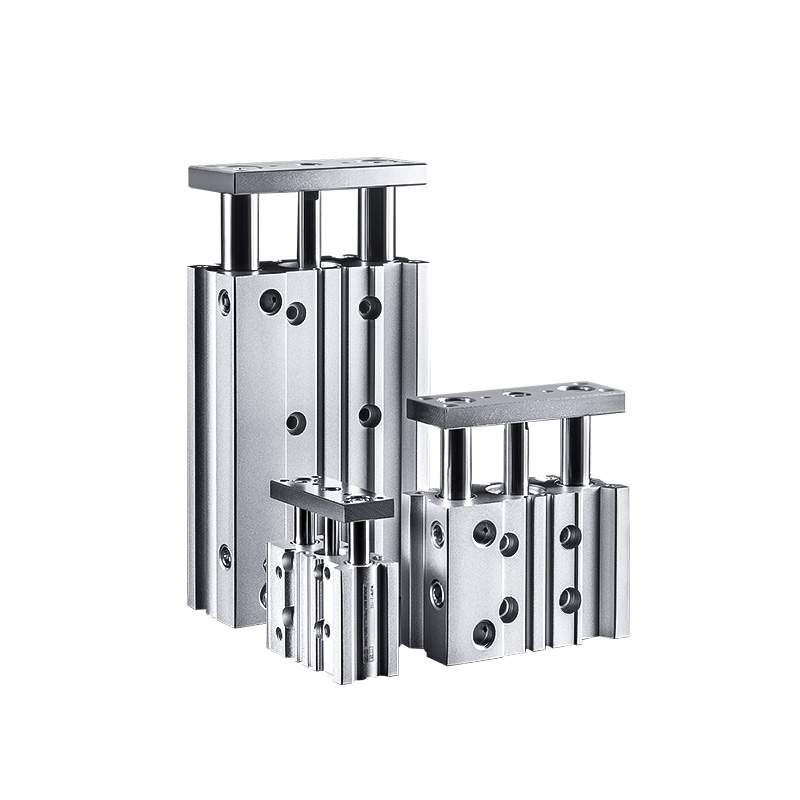

     A série SOLH MGP é um cilindro de haste guia dupla de tipo fino e alta rigidez que integra um corpo de cilindro, hastes guia duplas e rolamentos de precisão. Apresentando desempenho anti-torção integrado e forte resistência à carga lateral, não requer mecanismo de orientação externo. Com um corpo plano ultrafino e design leve (peso reduzido em 17%~24% em comparação com cilindros convencionais), ele se adapta perfeitamente a layouts de automação compactos para cenários de prensagem, posicionamento, elevação e transferência de peças de trabalho. Três tipos de rolamentos intercambiáveis ​​cobrem condições de trabalho pesadas, de alta velocidade e de ultraprecisão, realizando soluções de acionamento linear universal em toda a cena.

Principais vantagens estruturais

• Design de haste guia dupla coaxial: O pistão e as hastes guia duplas adotam um layout coaxial integrado para garantir a operação síncrona, eliminando efetivamente a deflexão e a torção durante o movimento e melhorando muito a rigidez e estabilidade geral.

• Buffer multitipo opcional: Amortecedores de borracha de extremidade dupla padrão para operação estável convencional; amortecedor de amortecimento de ar opcional (tipo AZ, disponível para diâmetro ≥20 mm) para eliminar impacto rígido durante movimentos cíclicos de alta velocidade e carga pesada.

• Corpo ultrafino e leve: A estrutura plana e fina otimizada economiza espaço de instalação e reduz o peso geral do equipamento, adequada para projetos de equipamentos automatizados compactos e altamente integrados.

• Sulco magnético integrado: Ranhura da haste-guia reservada para instalação direta da chave magnética sem suportes extras, permitindo uma configuração simples e organizada do feedback do sinal de posição.

Três subséries principais (classificação de rolamentos e base de seleção de chave)

     A série MGP é dividida em três submodelos baseados em estruturas de rolamento internas, cobrindo cenários de ultraprecisão de baixa fricção, alta velocidade, resistência ao desgaste e ultraprecisão com folga zero, que é a base central para a seleção rápida de modelos.

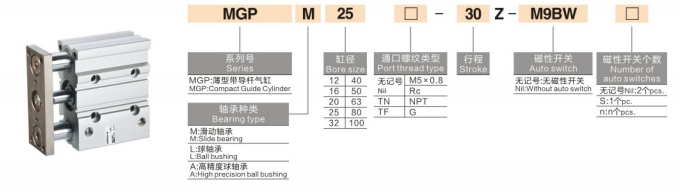

Regras completas de nomenclatura de modelo

Exemplo de modelo: MGPM20-50Z-M9B

1.Definição do segmento de código

• Código da série: MGP + sufixo de rolamento (M/L/A), representando cilindro de haste guia dupla de tipo fino com diferentes configurações de rolamento

• Tamanho do furo: 12/16/20/25/32/40/50/63/80/100 (mm, especificações completas do padrão industrial)

• Comprimento do curso: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (faixa de curso completo padrão)

• Configuração de buffer e anel magnético

￮ Z: Tipo padrão, amortecedor de borracha de extremidade dupla + anel magnético embutido, compatível com instalação de interruptor magnético

￮ de Az: Tipo de amortecedor com almofada de ar (apenas para furo ≥20 mm), resiste efetivamente ao impacto durante operação em alta velocidade e com carga pesada

￮ Sem sufixo: Sem anel magnético, o interruptor magnético não pode ser instalado

• Interruptor Magnético: Opcionais M9B, A93, D-M9N e outros modelos, instalados diretamente nas ranhuras da haste guia sem suportes de montagem

2. Exemplos típicos de pedidos

• MGPM20-50Z: furo de 20 mm, curso de 50 mm, rolamento deslizante, amortecedor de borracha padrão com anel magnético

• MGPL25-100Z-A93: furo de 25 mm, curso de 100 mm, tipo de rolamento de esferas de alta velocidade, com interruptor magnético A93

• MGPA32-75AZ: furo de 32 mm, curso de 75 mm, rolamento de alta precisão, amortecedor de almofada de ar para operação anti-impacto de alta precisão

Parâmetros técnicos básicos gerais

(Condições de teste padrão: temperatura normal de 20°C, pressão de trabalho nominal)

• Modo de operação: Movimento alternativo de dupla ação

• Faixa de pressão de trabalho: 0,12~1,0MPa; Pressão inicial mínima: 0,1 MPa

• Pressão de prova: 1,5MPa

• Temperatura ambiente: -10℃~60℃ (é necessário ambiente sem gelo)

• Velocidade operacional: 50 ~ 500 mm/s (MGPL máx. 500 mm/s; MGPM/MGPA máx. 400 mm/s)

• Modo buffer: Amortecedor de borracha de extremidade dupla padrão; amortecedor de almofada de ar opcional para furo 20 ~ 100 mm

• Precisão sem rotação: MGPM ±0,05~0,07mm; MGPL ±0,03~0,05mm; MGPA ±0,01mm

Especificação de tamanho de porta

• Furo 12/16mm: M5×0,8

• Furo 20/25/32mm: PT1/8

• Furo 40/50mm: PT1/4

• Furo 63/80/100mm: PT3/8

Dados teóricos de impulso e tensão (@0,5MPa, Unidade: N)

Diretrizes de seleção rápida de uma frase

1. Seleção de modelo de rolamento: Escolha MGPM para ambientes com carga pesada, resistentes ao desgaste e empoeirados; escolha MGPL para ciclismo frequente, de alta velocidade e baixo atrito; escolha MGPA para posicionamento de ultraprecisão e demandas de precisão de alta repetição.

2. Configuração de anel magnético: Selecione o sufixo Z para equipamentos que requerem detecção de posição e feedback de sinal; escolha o tipo básico diferente de Z se nenhuma função de chave for necessária.

3. Seleção do modo buffer: Adote o amortecedor de almofada de ar AZ para condições de trabalho de alta velocidade, longo curso e grande impacto; o amortecedor de borracha padrão é aplicável para cenários gerais convencionais.

4. Correspondência de furo e curso: Selecione o tamanho do furo apropriado de acordo com os requisitos reais de carga e impulso; a faixa de curso padrão é de 5 ~ 300 mm para atender à maioria das demandas de automação industrial.

Cenários típicos de aplicação

• Automação Eletrônica: Posicionamento da placa PCB, prensagem de componentes, levantamento de micromódulos e montagem precisa de peças eletrônicas.

• Equipamento de detecção de precisão: Levantamento da sonda de detecção, posicionamento e fixação da peça, ajuste e calibração de alta precisão.

• Máquinas de embalagem e logística: Transferência de curta distância da peça de trabalho, levantamento e posicionamento de material, ação de alimentação alternativa estável.

• Automação Industrial Geral: Equipamento compacto que limita o posicionamento, estampagem de prensagem auxiliar, operação cíclica de baixa velocidade para serviços pesados ​​em oficinas empoeiradas.

Resumo de uma frase

     O cilindro de haste guia compacto e fino da série SOLH MGP integra três configurações de rolamento para cobrir cenários de serviço pesado, alta velocidade e ultraprecisão, apresentando alta rigidez, forte resistência à carga lateral e design que economiza espaço, servindo como o cilindro de acionamento linear de guia duplo universal mais versátil para automação industrial.
