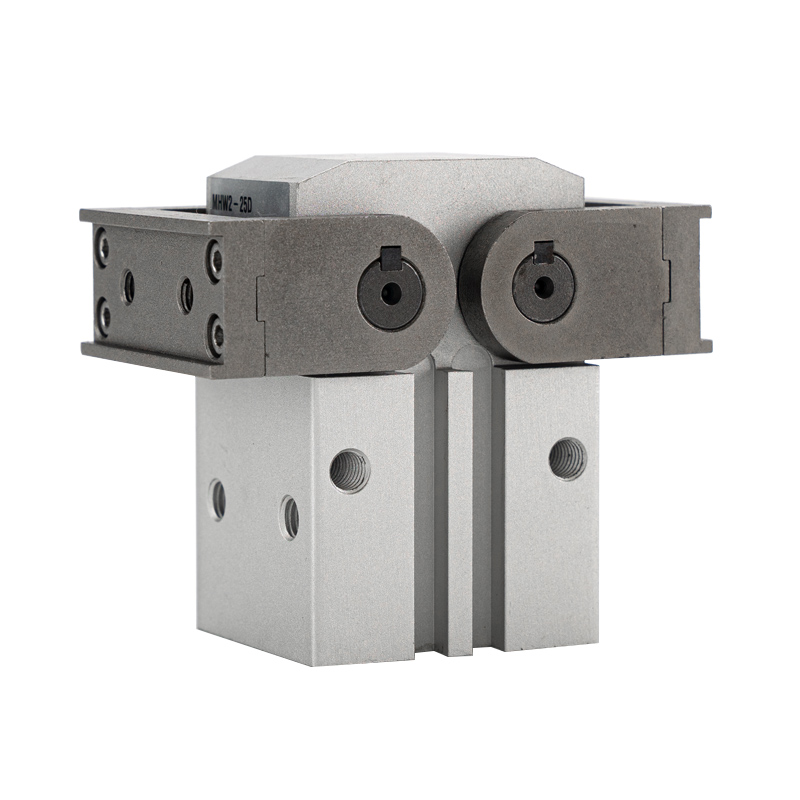

Pinça pneumática giratória de cremalheira e pinhão série MHW2 180°

Marca: SOLH da Richge Technology

Visão geral do produto

     A série SOLH MHW2 é uma pinça giratória de 2 mandíbulas acionada por cremalheira e pinhão com ângulo de abertura total de 180°. Pontos fortes principais: movimento síncrono de engrenagem preciso, ângulo de giro ultra amplo de 180°, contorno que economiza espaço, slots de montagem de sensor de quatro lados e construção durável à prova de poeira. Amplamente adotado para inversão de peças, carga/descarga, preensão de peças de grande porte e estações de espaço confinado, e se torna a seleção principal para aplicações de pinças giratórias de grande ângulo.

Estrutura principal e recursos de design

     -- Princípio de funcionamento: O cilindro empurra a cremalheira para acionar o pinhão para rotação síncrona; duas mandíbulas balançam simetricamente. A engrenagem da engrenagem garante excelente sincronização, força de fixação uniforme sem desvio de deslocamento.

     -- Característica de balanço: Cada mandíbula gira até 90°, abertura bilateral total de 180°. As mandíbulas totalmente abertas ficam perpendiculares ao corpo do cilindro, ocupando um espaço mínimo de projeção, ideal para manuseio de materiais que exigem evitação mecânica.

     -- Layout do corpo: caixa quadrada de alumínio anodizado rígido com anel magnético embutido. As ranhuras do sensor de quatro lados (superior/inferior/esquerdo/direito) suportam o encaixe direto de interruptores magnéticos M9B/A93, arranjo irrestrito do sensor.

     -- Material e proteção: Cilindro de oxidação dura, mandíbulas de liga de aço de alta resistência e estrutura de vedação à prova de poeira. A folga estreita evita a intrusão de materiais estranhos, desempenho estável sob condições de oficina empoeirada e vida útil prolongada.

     -- Modo de Operação: Dupla ação (D). O impulso bidirecional do cilindro impulsiona a rotação da engrenagem para frente/ré para realizar a abertura e o fechamento da mandíbula.

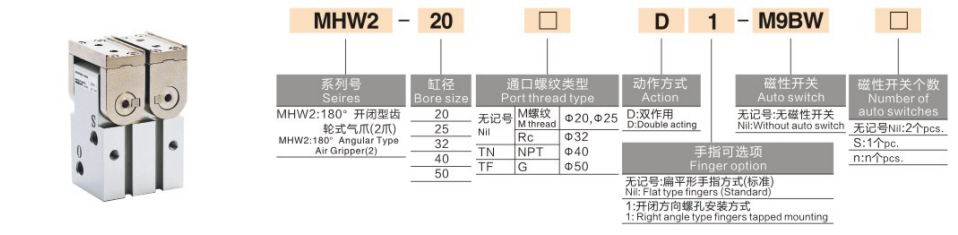

Regra completa de codificação do modelo

 1. Exemplo de modelo: MHW2-32D-M9BW

  2. Exemplos de referência de pedido padrão

     -- MHW2-25D: Furo 25, modelo básico de dupla ação sem interruptor magnético

     -- MHW2-40D-M9B: Furo 40, dupla ação equipado com interruptor magnético M9B

Especificações técnicas do núcleo universal (pressão de alimentação de 0,5 MPa)

Principais vantagens competitivas

  1. Ângulo de giro ultra amplo de 180 ° e excelente utilização de espaço

     -- As mandíbulas ficam verticais em relação ao corpo em abertura total, ocupando apenas o espaço projetado do cilindro, adequadas para estações estreitas e processos que exigem evitar a peça de trabalho e movimento de inversão.

  2. Transmissão síncrona de engrenagem de alta precisão

     - Acionamento de malha de cremalheira e pinhão, erro síncrono ≤0,1°, fixação simétrica balanceada, evita efetivamente o deslizamento da peça causado por força unilateral.

  3. Layout de sensor flexível de 360°

     -- Os interruptores magnéticos podem ser montados em quatro superfícies do corpo para obter monitoramento de posição em todas as direções, instalação conveniente e comissionamento para qualquer orientação de montagem.

  4. Estrutura à prova de poeira para ambientes agressivos

     -- Vedação otimizada e pequenas lacunas internas bloqueiam a entrada de poeira; vida útil mecânica ≥5 milhões de ciclos, estável para linhas de produção automatizadas de alto ciclo de longo prazo.

 Formas de montagem e aplicações industriais típicas

  1. Opções de montagem

     -- Montagem horizontal axial: fixação horizontal para carga e descarga em linha de montagem

     -- Montagem vertical longitudinal: Elevação vertical para estações de inversão de peças

     -- Montagem lateral lateral: Fixação lateral para espaços estreitos e confinados de equipamentos

  2. Cenários típicos de aplicação

     -- Eletrônicos e eletrodomésticos: agarrar e virar caixas, painéis e componentes de grande porte

     -- Peças Automotivas: Transporte de carcaças de lâmpadas, acabamentos internos e pequenas peças fundidas

     -- Logística e Embalagem: Manuseio de caixas, paletes e materiais em barris

     -- Automação de máquinas e moldagem por injeção: seleção de peças grandes de máquinas-ferramentas e máquinas de moldagem

Comparação de seleção: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

Guia de seleção rápida em 3 etapas

  1. Seleção do furo com base na massa da peça

     -- 20 ≤ 3kg;25 = 3~5kg;32 = 5~10kg;40 = 10~15kg;50 = 15~20kg. Reserve ≥30% de margem de segurança de carga.

  2. Verificação do ângulo de giro

     -- Ângulo de giro padrão da mandíbula única 90°, abertura total 180°. Confirme a folga suficiente para acomodar a dimensão da peça de trabalho e evitar o deslocamento.

  3. Correspondência de configuração

     -- Feedback do sinal de posição: Utilize slots de montagem de quatro lados com interruptores magnéticos da série M9B para um layout flexível, independentemente da orientação da instalação.

     -- Ambiente de oficina empoeirado: Priorize o MHW2 devido à estrutura superior de vedação à prova de poeira.

Resumo de uma frase

     A pinça pneumática de giro de 180 ° de cremalheira e pinhão SOLH MHW2 adota transmissão síncrona de engrenagem com instalação de interruptor magnético de quatro lados e vedação à prova de poeira, suportando inversão de peças de carga média e manuseio de materiais; garra giratória ideal para economia de espaço para estações de espaço confinado de embalagens, automotivas e de automação geral.
