Pinça pneumática giratória acionada por came de 180° série MHY2

Marca: SOLH da Richge Technology

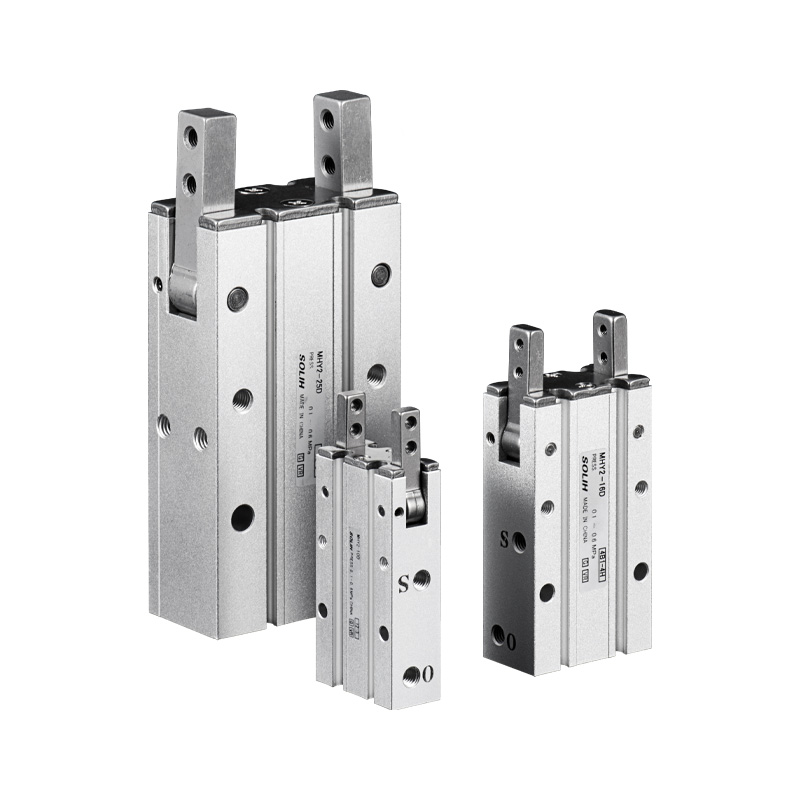

Visão geral do produto

     A série SOLH MHY2 é uma pinça pneumática de 2 mandíbulas acionada por came de giro largo padrão de 180°. Vantagens principais: ângulo de abertura ultragrande, estrutura compacta leve, estrutura anti-poeira e posicionamento de repetição estável. Ideal para manuseio de peças redondas e irregulares, carga/descarga automatizada, inversão e classificação. A trajetória de movimento simples permite a coleta e liberação simples, sem movimentos mecânicos complexos.

Estrutura Central e Princípio Operacional

     -- Transmissão: Mecanismo de came (não engrenagem e cremalheira). Pistões duplos empurram o conjunto do came para acionar duas mandíbulas de forma síncrona. Ângulo máximo de abertura 180°, posição de overclose -3° para fixação anti-afrouxamento. Balanço suave e sincronizado sem deflexão da mandíbula.

     -- Construção: Corpo em liga de alumínio, mandíbulas de aço inoxidável como padrão, anel magnético embutido, slots de montagem de interruptor magnético de quatro lados. Furos de montagem disponíveis nas faces inferior e lateral. O design de folga estreita evita a entrada de poeira e detritos no mecanismo interno.

     -- Modo de operação: Somente ação dupla (D), sem variantes NO/NC de ação simples. Controle de ar bidirecional com velocidade de abertura/fechamento ajustável.

     -- Precisão de posicionamento: Repita a precisão de posicionamento ±0,02 mm com ângulo de giro consistente.

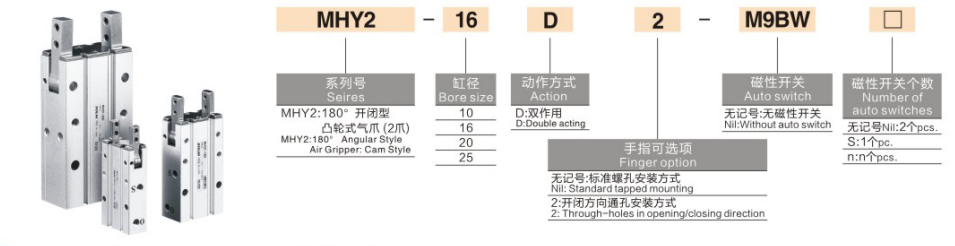

Regra completa de codificação do modelo

  1. Exemplo de modelo: MHY2-16D-S-M9BW

  2. Referência de pedido padrão

     MHY2-20D-S-M9BW: Furo 20, dupla ação, anel magnético embutido, chave magnética M9B com cabo de 1m.

Especificações técnicas do núcleo universal

Dados de torque e força de fixação (0,5 MPa, distância de fixação de referência L = 35 mm)

     Nota importante: A força de fixação efetiva diminui à medida que a distância de fixação L aumenta. A verificação do torque de carga é obrigatória durante a seleção.

Cenários de aplicativos preferenciais

  ✅ Escolha MHY2 se:

     -- Requer abertura ultra-larga de 180° para tubos cilíndricos, peças de formato irregular, estações de carga/descarga e inversão

     - Efetor final de robô compacto com carga útil leve, prioridade de design leve

     -- Ambiente de oficina com poeira e detritos, exige estrutura interna anticontaminação

     -- Precisa de solução alternativa quando a pinça paralela MHZ2 não consegue segurar peças irregulares de grande diâmetro

  ❌ Não recomendado, selecione modelos alternativos:

     -- Necessita de retenção de desligamento normalmente aberta/normalmente fechada de ação única → Escolha a pinça giratória de engrenagem MHW2

     -- Requer furo maior que 25 mm e força de fixação pesada → Escolha a série MHW2 (furo máximo de até 40)

     -- Fixação linear paralela pura com pequeno curso de abertura → Escolha a pinça paralela MHZ2

Diretrizes de seleção de chaves

     -- Selecione o furo de acordo com o diâmetro da peça e dimensão externa: 10(pequeno) →16 →20 →25(médio-grande)

     -- Adicione o sufixo -S anel magnético mais interruptores magnéticos da série M9 para feedback de posição do PLC

     -- Seleção de montagem: blank para furo roscado padrão; sufixo -2 para instalação através de furo adequado para montagem de plataforma e suporte

     -- Verificação de carga: Mantenha a distância de fixação L ≤35mm; mantenha o fator de segurança ≥1,5 para torque e força de fixação

Resumo de uma frase

     A pinça pneumática de giro largo de 180 ° acionada por came SOLH MHY2 adota estrutura de transmissão de came anti-poeira, apenas ação dupla, precisão de repetição de ± 0,02 mm com interruptor magnético opcional e montagem através de furo, solução compacta e leve para coleta, inversão e classificação de peças de trabalho redondas e irregulares de grande diâmetro, inversão e classificação em equipamentos de automação de robôs em miniatura.
