Introdução completa do produto da pinça de ar paralela MHZ2 / MHZL2

Marca: SOLH da Richge Technology

Visão geral do produto

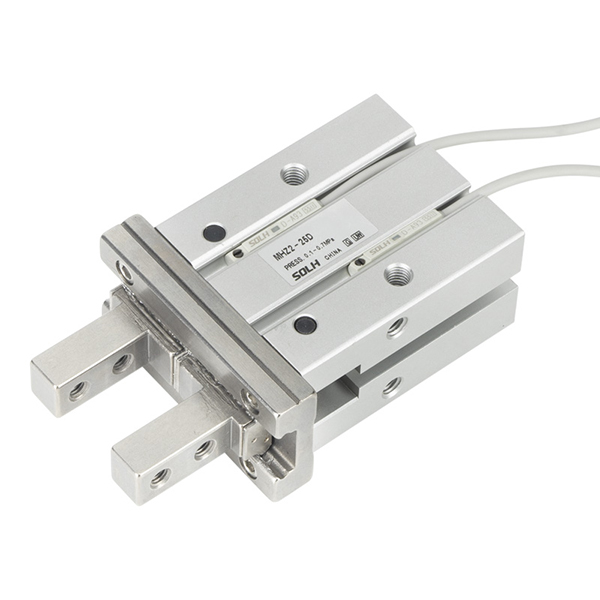

     SOLH MHZ2 (curso padrão) e MHZL2 (curso longo) são pinças pneumáticas paralelas síncronas de pistão duplo. Acionadas por pistões duplos simétricos e trilhos-guia lineares de precisão, as mandíbulas abrem e fecham em paralelo sem deflexão, proporcionando uma precisão de posicionamento de repetição ultra-alta. Furos disponíveis: 10/16/20/25mm, suportando três modos de operação: dupla ação (D), simples ação normalmente aberta (S), simples ação normalmente fechada (C). Vários estilos de mandíbulas intercambiáveis ​​e layouts de portas do corpo são opcionais, compatíveis com chaves magnéticas M9BW para detectar sinais de posição aberta/fechada para intertravamento PLC.

     -- MHZ2: Garra universal padrão de curso curto, projetada para produção em massa automatizada de alta velocidade e alto ciclo

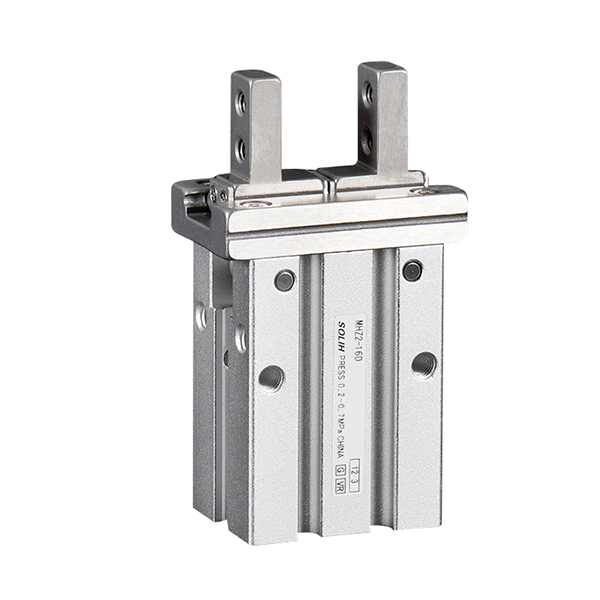

     -- MHZL2: Variante de curso de abertura longo estendido, para cavidades profundas e manuseio de peças de grande porte

     Ambas as séries compartilham dimensões de montagem e peças de reposição idênticas, totalmente intercambiáveis ​​com pinças equivalentes importadas. Amplamente implantado em eletrônica 3C, hardware de precisão, automação de embalagens e estações de carga/descarga de pequenas peças.

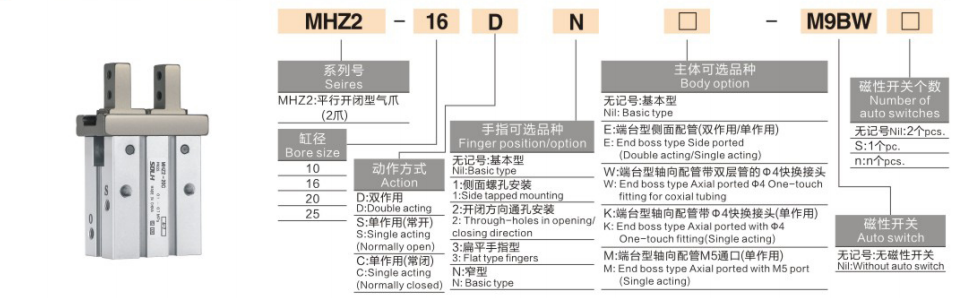

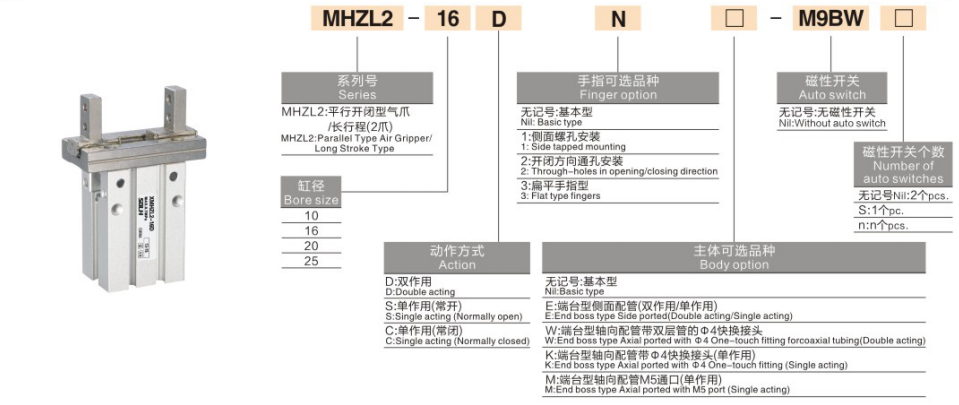

Regra completa de codificação do modelo

    Formato universal:Opção Série-Bore-Action-Jaw-Opção de porta do corpo-Modelo de chave magnética-Quantidade de chave

 1. Definição de segmento de código

   Série 1.1

     -- MHZ2: Pinça paralela de 2 mandíbulas com curso padrão

     -- MHZL2: Pinça paralela de 2 mandíbulas de curso longo

   1.2 Furo: 10/16/20/25 mm

   1.3 Modo de Ação

     -- D: Dupla Ação – Entrada de ar para fixação, ar reverso para liberação, força máxima de fixação, padrão de produção em massa

     -- S: Simples Ação NA Normalmente Aberto – Grampos de alimentação de ar; a mola é liberada automaticamente quando a energia é desligada, evitando o esmagamento da peça em estações de estampagem a quente

     -- C: Simples Ação NC Normalmente Fechado – Liberações de suprimento de ar; a mola mantém a força de fixação sem pressão de ar, evitando a queda da peça de trabalho para o manuseio aéreo do robô

   1.4 Opção de mandíbula

     -- Em branco: mandíbula básica padrão

     -- 1: Garra roscada lateral para montagem de luminárias personalizadas estendidas

     -- 2: Mandíbula de furo passante com parafusos penetrantes para fixação do acessório

     -- 3: Mandíbula plana fina para folhas finas e peças de trabalho com espaços estreitos

     -- N: Mandíbula de largura estreita, corpo fino para layout compacto de equipamento confinado

   1.5 Layout da porta da carroceria

     -- Em branco: Portas de ar laterais padrão

     -- E: Tipo de porta lateral final (compatível com ação simples/dupla)

     -- W: Porta axial final pré-instalada conexão dupla push-in Φ4 (somente dupla ação)

     -- K: Porta axial final com conexão push-in Φ4 (apenas ação simples)

     -- M: Porta de rosca reta axial M5 final (apenas ação simples)

  1.6 Interruptor Magnético

     -- Em branco: Sem interruptor de detecção de posição

     -- M9BW / M9BL: Chave reed magnética padrão para feedback de status aberto/fechado

   1.7 Sufixo de Quantidade de Chaves

     -- Em branco: 2 interruptores como padrão, detectam as posições de fixação e liberação

     -- S: interruptor único de 1 unidade para monitoramento de status único

  2. Exemplos de referência de pedido

   2.1MHZ2-16D-N-M9BW

     - Pinça de curso padrão, diâmetro 16, dupla ação, mandíbula estreita, interruptores magnéticos 2pcs M9BW, corpo de porta lateral básico.

   2.2MHZL2-20D-3-E-M9BW-S

     - Pinça de curso longo, furo 20, dupla ação, mandíbula plana e fina, corpo da porta lateral final, interruptor magnético M9BW único.

Tabela de comparação de núcleos MHZ2 VS MHZL2

Estrutura interna compartilhada e vantagens principais (MHZ2 e MHZL2)

  1. Acionamento síncrono de pistão duplo simétrico

     -- Os pistões esquerdo e direito empurram as mandíbulas de forma síncrona com tensão equilibrada, sem deslocamento lateral ou deslizamento de torção durante a preensão, posicionamento estável para microcomponentes como chips e PCB.

  2. Trilho de guia linear de alta resistência ao desgaste

     -- Trilho-guia em liga de cromo duro emparelhado com controles deslizantes autolubrificantes de PTFE, baixo atrito e forte resistência ao impacto. Graxa de longa duração pré-preenchida de fábrica, compatível com circuito de ar isento de óleo.

  3. Precisão de posicionamento de repetição ultra-alta

     -- Repetibilidade de ± 0,01 mm em todos os furos de 10 ~ 25, desvio dimensional zero para eletrônica de precisão e seleção de hardware.

  4. Montagem universal multiângulo

     -- Furos de montagem roscados na parte inferior, dois lados e parte superior do corpo; as mandíbulas suportam torneira lateral, furo passante, estilos plano e estreito, montáveis ​​horizontalmente, verticalmente ou invertidas.

  5. Três modos de reinicialização segura da mola

     -- Dupla ação D: Força de fixação consistente e estável para produção em massa contínua 24 horas

     -- S NO de ação simples: Liberação automática em caso de corte de energia, protege as peças contra esmagamento em estações de prensagem/estampagem a quente

     -- C NC de ação simples: Fixação permanente sem fornecimento de ar, elimina o risco de queda da peça de trabalho para o robô suspenso EOAT

  6. Detecção de posição magnética integrada

     -- Anel magnético embutido dentro do corpo do cilindro; A chave M9BW transmite sinal digital ao PLC para avaliar a presença da peça e o status da mandíbula para lógica de intertravamento automatizado.

  7. Layout de Porto Integrado Diversificado

     -- Porta lateral padrão, porta lateral final, opções de encaixe push-in pré-montado axial simplificam o roteamento da tubulação sem adaptadores extras para o efetor final do robô.

Tabela de especificações técnicas universais unificadas

Força de fixação teórica @0,5MPa (Unidade: N)

Guia de seleção passo a passo

  1. Seleção de traços

     -- Pequenas peças finas, abertura estreita, exigem alta velocidade e frequência → curso padrão MHZ2

     -- Peças de trabalho de tamanho grande, desmoldagem de molde de cavidade profunda, ampla abertura necessária → curso longo MHZL2

  2. Seleção do modo de ação

     -- Produção contínua 24h, maximiza a força de fixação → D dupla ação

     -- Estação de prensagem/estampagem a quente, evita o esmagamento da peça após perda de energia → S ação simples NÃO

     -- Carga/descarga suspensa do robô, evita queda de peças em caso de falha de energia → C NC de ação simples

 3. Seleção do estilo da mandíbula

     -- Mini luminária compacta com espaço limitado → N mandíbula estreita

     -- Folhas finas, PCB, manuseio de lacunas estreitas → 3 mandíbulas planas e finas

     -- Necessidade de montar acessórios personalizados estendidos → 1 mandíbula roscada lateral / 2 mandíbulas perfuradas

 4. Seleção do layout da porta do corpo

     -- Estação de trabalho comum fixa, roteamento de tubulação padrão → corpo da porta lateral padrão em branco

     -- Robô EOAT, layout simplificado da tubulação → Corpo da porta push-in pré-instalado axial W/K/M

     -- Espaço estreito para tubulação lateral do gabinete → corpo da porta lateral E

 5. Seleção de detecção de sinal de posição

     -- Linha de produção totalmente automática, o PLC precisa de feedback do status da peça e da mandíbula → Equipar interruptores magnéticos M9BW (2 unidades padrão)

     -- Fixação manual simples sem lógica de sinal automático → Modelo básico sem interruptor magnético

Cenários típicos de aplicação da indústria

  1. Aplicação de curso padrão MHZ2

     -- 3C Electronics: Classificação e coleta em alta velocidade de PCB, chips, conectores, pequenas peças plásticas

     -- Hardware de precisão: carga/descarga de alta frequência de microeixos, parafusos, componentes em miniatura estampados

     -- Máquinas de embalagem: Posicionamento e fixação de tampas de garrafas, pequenas caixas e rótulos

     -- Equipamento de inspeção óptica: Mini acessório de posicionamento de peças para estações de detecção visual

  2. Aplicação de curso longo MHZL2

     -- Grandes peças plásticas, placas grossas e aderência de materiais empilhados em várias camadas

     - Ejeção de peças de molde de cavidade profunda, moldagem por injeção auxiliar, desmoldagem de peças grandes

     -- Caixas, caixas de plástico rígido e transferência de peças de grandes dimensões

     -- Efetor final do robô para manuseio de materiais de tamanhos variados e multiespecificações

Soluções de circuito pneumático padrão compatível

  1. Circuito 1: Pinça de dupla ação para linhas de produção em massa

     -- Unidade de serviço de ar AFC → válvula solenóide 4V210 5/2 → tubulação PU6 → pinça MHZ2/MHZL2 (interruptores M9BW conectados à entrada digital do PLC)

  2. Circuito 2: Circuito de segurança de desligamento e retenção para robôs suspensos

     - Regulador de pressão AR → válvula solenóide 3V 3/2 → pinça de curso longo NC de ação simples MHZ2-XXC

  3. Circuito 3: Mini Circuito Manual de Fixação Simples

     -- Mini unidade de serviço de ar AC1500 → válvula de pé 3F → tubulação fina PU4 → pinça padrão em miniatura MHZ2-10D

Precauções de operação e manutenção

     -- Instale o filtro de ar de precisão série AF 5μm a montante da pinça; A entrada de poeira no trilho-guia causa emperramento e reduz drasticamente a vida útil.

     -- Alinhe estritamente o centro de gravidade da peça com o eixo central da mandíbula; carga pesada unilateral excêntrica leva à abrasão irregular do trilho.

     - Mantenha a pressão de ar estável de 0,4 ~ 0,5 MPa para operação de alto ciclo; evite funcionamento contínuo de longo prazo sob pressão total de 0,7 MPa.

     -- Reserve espaço livre para interruptores magnéticos para evitar danos à sonda devido ao impacto da mandíbula em alta velocidade.

     -- Não utilize em ambientes com ácidos fortes, álcalis ou solventes orgânicos de alta concentração por longos períodos; os componentes de vedação irão corroer e falhar prematuramente.

Resumo de uma frase

     As pinças pneumáticas paralelas padrão SOLH MHZ2 de alta frequência e MHZL2 de longo curso adotam estrutura de guia linear de pistão duplo com precisão de ± 0,01 mm, três modos de ação D / S / C e várias opções de mandíbula e porta intercambiáveis, equipadas com interruptores de posição magnética M9BW, amplamente utilizados para 3C, hardware, robô de embalagem EOAT fixação, coleta e transferência automática de peças.
