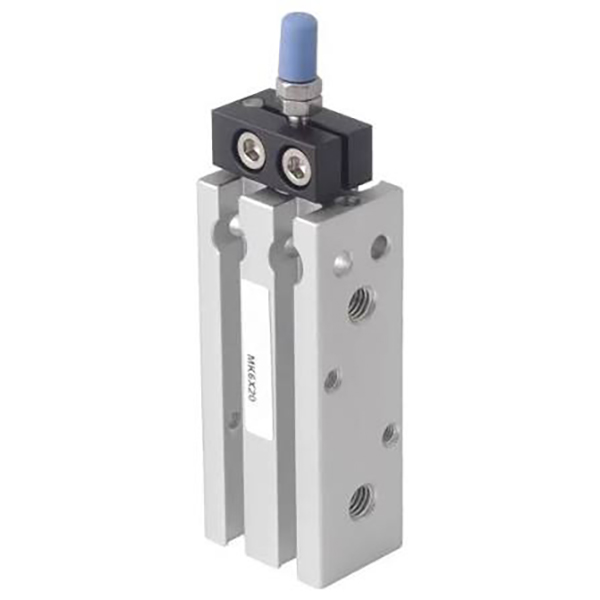

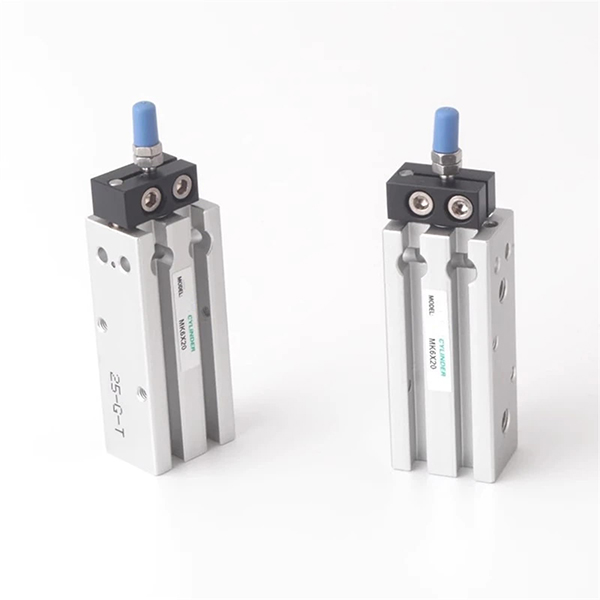

Cilindro Multi-Montagem Série MK

Cilindro compacto antirrotação multimontagem série MK

Marca: SOLH da Richge Technology

Visão geral do produto

     O cilindro fino multi-montagem da série SOLH MK é uma versão atualizada do cilindro MD com mecanismo anti-rotação integrado. O corpo quadrado suporta instalação em seis superfícies sem suportes extras. A estrutura anti-torção restringe a rotação da haste do pistão, permite a instalação paralela de vários cilindros, ideal para automação de precisão em espaços limitados com requisitos de posicionamento angular. Intercambiável diretamente com as séries Airtac MD e SMC CQS.

Estrutura e recursos

     -- Corpo quadrado de alumínio fino, ranhura de guia anti-rotação integrada;

     -- Barril anodizado rígido, haste de pistão cromada, durável e leve;

     -- Variantes completas: MK (ação dupla), MSK (extensão de mola), MTK (retração de mola), MKD (haste dupla), MKJ (curso ajustável de haste dupla); sufixo -S para ímã embutido;

     -- Precisão anti-rotação ≤±0,5°, evita desvio angular da peça;

     -- Montável nos lados frontal, traseiro, esquerdo, direito, superior e inferior; suporte para montagem paralela lado a lado;

     -- Ranhuras circunferenciais do sensor para instalação flexível de interruptores magnéticos.

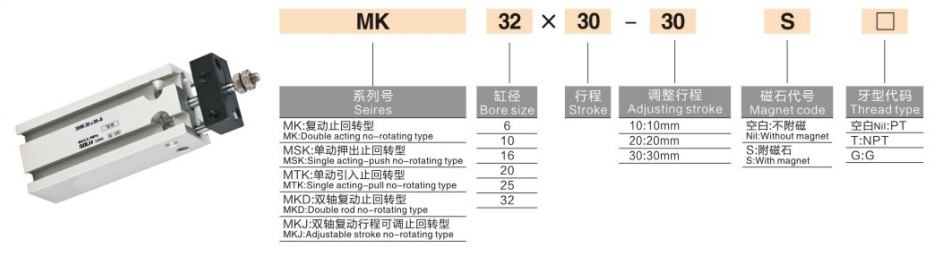

Regra de codificação do modelo

   1. Exemplo: MK20-50-S

     -- MK: Código da série; K=anti-rotação; D=haste dupla; J = curso ajustável

     -- 20: Tamanho do furo: 6/10/16/20/25/32 mm

     -- 50: Comprimento do curso 5~100mm

     -- -S: anel magnético embutido

Especificações Técnicas

Impulso e tração teórica a 0,5 MPa (haste única, N)

Guia de seleção

     -- Selecionar furo com margem mínima de segurança de 50% para carga de trabalho;

     -- Adicione uma margem de 5 a 10 mm ao curso de viagem prático; curso padrão máximo: 100 mm;

     -- Escolha o modelo -S se a detecção de posição for necessária; selecione haste dupla MKD para condição de carga lateral.

Resumo de uma frase

     Cilindro compacto de montagem em seis superfícies SOLH MK equipado com mecanismo anti-rotação integrado, adequado para posicionamento preciso e layout compacto de vários cilindros em equipamentos de automação com espaço limitado.
