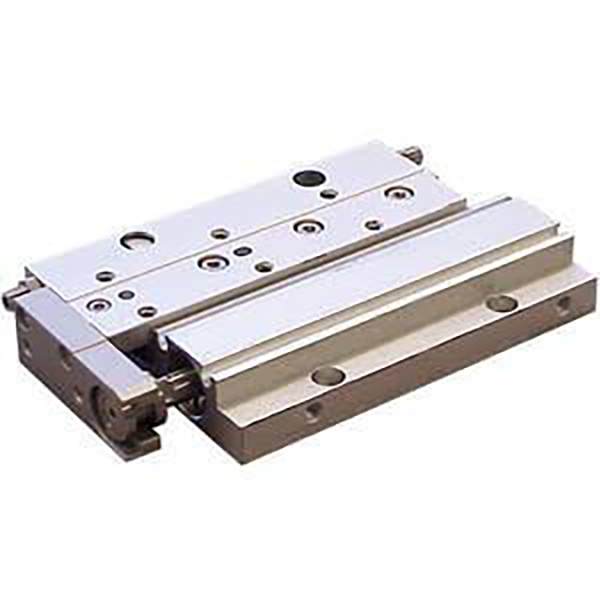

Mesa deslizante pneumática ultrafina série MXF de alta rigidez

Marca: SOLH da Richge Technology

Visão geral do produto

     A série SOLH MXF é uma mesa deslizante pneumática ultrafina, de alta rigidez e de longo curso, projetada para equipamentos de automação com altura limitada. Apresentando um layout paralelo de cilindro e trilho guia de rolos cruzados, estrutura de montagem superior/inferior de dupla face e capacidade de carga média, atinge uma altura de corpo ultrabaixa que é 40% mais fina do que os slides MXS convencionais da mesma especificação. Com posicionamento estável de média precisão, operação suave de longo curso e durabilidade cíclica de alta frequência, ele serve como a principal solução de deslizamento de baixo perfil para manuseio preciso de materiais, montagem e comutação de estação em sistemas automatizados compactos.

Posicionamento central e recursos estruturais

     -- Estrutura de condução de dupla ação: Adota operação estável de dupla ação com tamanhos de furo variando de φ8 a φ20mm, fornecendo saída de carga média confiável de 20 ~ 180N, combinando perfeitamente com cenários de manuseio de precisão para serviços médios.

     -- Projeto de cilindro paralelo e guia de rolo cruzado: O trilho-guia e o cilindro são dispostos em paralelo, separando o suporte de carga do movimento de vedação da haste do pistão. Esta estrutura oferece alta rigidez, baixo atrito, operação sem folga e movimento linear extremamente suave.

     -- Corpo ultrafino e de baixo perfil: A altura do corpo é de apenas 16 ~ 27 mm, 40% menor que os modelos MXS equivalentes. É a escolha ideal para folga ultrabaixa e layout de equipamento altamente compacto.

     --Desempenho confiável de média precisão: Garante paralelismo de execução de 0,03 mm, verticalidade de 0,05 mm e precisão de posicionamento repetido de ± 0,02 mm, atendendo totalmente aos requisitos padrão de posicionamento de automação de média precisão.

     -- Montagem Dupla Face de Alta Precisão: Equipado com furos passantes superiores e furos roscados inferiores, além de furos para pinos de posicionamento de precisão. Suporta instalação positiva e reversa, garantindo alta precisão de montagem repetida após desmontagem e remontagem.

     -- Instalação de tubulação flexível e sensor: Compatível com tubulações bidirecionais transversais e axiais. Anel magnético integrado com design de ranhura deslizante oculta para instalação de interruptor magnético, economizando espaço de instalação sem interferência estrutural.

     -- Opções de curso ajustável e multi-buffer: Amortecedores de poliuretano padrão em ambas as extremidades para amortecimento estável. Possui curso ajustável de 5 mm por extremidade (faixa de corte padrão total de 10 mm), com especificação X11 opcional para ajuste fino ultralongo de 15 mm e amortecedores hidráulicos opcionais para cenários de impacto de alta frequência.

Regra completa de codificação do modelo

   1. Exemplo de modelo: MXF12-50-M9BW

   2. Exemplos de referência de pedido padrão

     -- MXF8-20: Modelo padrão sem interruptor, furo de 8 mm, curso de 20 mm, dupla ação

     -- MXF20-100-2M9B: furo de 20 mm, curso longo de 100 mm, interruptores magnéticos duplos para monitoramento de posição bidirecional

     -- MXF16-75-X11: furo de 16 mm, curso de 75 mm, ajuste de curso estendido de 15 mm

Especificações técnicas principais (@0,5MPa, dupla ação)

Desempenho principal e vantagens do produto

     -- Estrutura compacta ultrafina para extrema economia de espaço: Com uma altura de corpo ultrabaixa de 16 ~ 27 mm, 40% mais fino que a série MXS, ele se adapta perfeitamente a equipamentos com folga ultrabaixa e cenários de layout modular denso onde corrediças convencionais não podem ser instaladas.

     -- Alta rigidez e operação estável de longo curso: A guia de rolos cruzados combinada com o corpo monolítico integrado elimina lacunas e deformações. Ele mantém uma operação estável e livre de oscilações sob condições de curso máximo de 100 mm de comprimento e ciclos de alta frequência.

     -- Montagem Dupla Face com Forte Adaptabilidade: Suporta fixação de furo passante superior e instalação de furo roscado inferior, compatível com montagem positiva e reversa. Equipado com furos de posicionamento de precisão para garantir alta precisão de repetição após repetidas desmontagens e montagens.

     -- Curso ajustável flexível e adaptação multiestações: Ajuste fino padrão de 5 mm por extremidade (faixa de corte total de 10 mm). A especificação opcional X11 fornece ajuste de curso estendido de 15 mm, atendendo aos requisitos precisos de calibração de curso para processos automatizados de múltiplas estações.

     -- Livre de óleo e longa vida útil com baixa manutenção: Adota vedação de baixo atrito e design operacional isento de óleo, com uma vida útil de mais de 5 milhões de ciclos. É aplicável tanto a ambientes industriais limpos como a linhas de produção automatizadas convencionais com requisitos mínimos de manutenção diária.

Métodos de montagem e cenários típicos de aplicação

   1. Métodos de montagem dupla

     -- Montagem superior: Fixado através de furos passantes superiores com disposição de carga superior. Combinado com pinos de posicionamento para posicionamento de alta precisão e suporte de carga estável.

     -- Montagem Inferior: Fixado através de furos roscados inferiores para instalação direta na superfície do equipamento. Apresenta montagem firme e é ideal para aplicações de montagem reversa.

   2. Aplicações Industriais Típicas

     -- Indústria Eletrônica 3C: Laminação de tela, manuseio de módulos, transferência de placa PCB, comutação de estação de detecção e posicionamento de componentes eletrônicos de precisão.

     -- Automação de montagem de precisão: Prensagem de peças pequenas, montagem de terminal, fixação de parafuso e operação cíclica de ferramentas leves.

     -- Máquinas de embalagem: Empurrão de material, acionamento de ferramenta de corte, laminação de etiquetas e transporte de material em curtas distâncias.

     -- Equipamentos de automação geral: Deslizamento do corpo da porta do equipamento, comutação de estação de linha de produção e acionamento linear cíclico de alta frequência e carga média.

MXF x MXH x MXS | Comparação de tabelas deslizantes compactas e discretas

Guia de seleção rápida em três etapas

   1. Seleção do tamanho do furo por carga: Combine o diâmetro do furo de acordo com o peso da peça: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Reserve pelo menos 50% de margem de carga para garantir uma operação estável a longo prazo.

   2. Confirmação de AVC: O curso padrão varia de 10 mm a 100 mm. Prefira a série MXF para cenários de curso longo (≥50mm); selecione a série MXH para condições de trabalho de ciclismo de curso curto e alta frequência.

   3. Correspondência de configuração:
     --  Detecção de posição: Equipado com interruptores magnéticos M9B duplos para monitoramento preciso da posição do curso bidirecional.

     -- Ajuste fino do curso: Escolha o padrão -X10 (corte de 5 mm) para uso regular; selecione -X11 (corte estendido de 15 mm) para calibração precisa de vários cursos.

     --  Otimização de buffer: Adote amortecedores de poliuretano padrão para operação convencional; atualização para amortecedores hidráulicos para cenários de impacto de alta frequência e redução de ruído.

Resumo de uma frase

     A mesa deslizante pneumática ultrafina de alta rigidez da série SOLH MXF apresenta altura de corpo 40% menor que MXS, guia de rolo cruzado de alta rigidez, montagem em ambos os lados e estabilidade de carga média de longo curso, servindo como a solução principal de alto custo-desempenho para automação compacta com altura limitada e manuseio de média precisão e alta frequência.
