Mesa deslizante pneumática compacta estreita de longo curso da série MXH

Marca: SOLH da Richge Technology

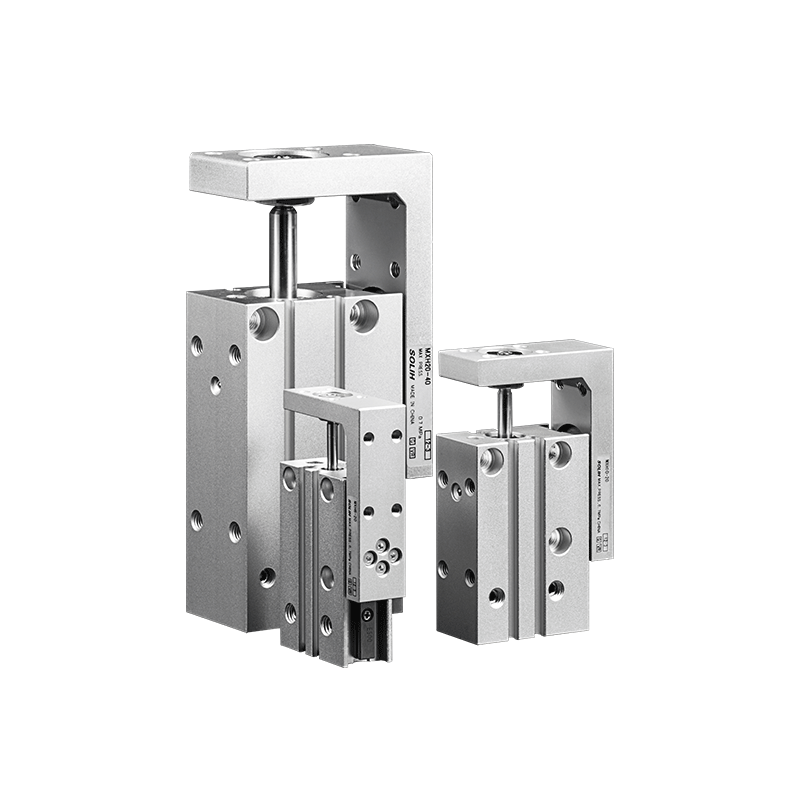

Visão geral do produto

     A série SOLH MXH é uma mesa deslizante pneumática compacta de tipo estreito equipada com um sistema de guia linear de esfera circulante. Integrando design leve, alta rigidez e desempenho de curso estendido de até 60 mm, apresenta uma largura de corpo ultra estreita que economiza espaço de instalação significativo. Com excelente capacidade de carga antideflexão e capacidade de posicionamento de precisão média, ele é especialmente otimizado para instalação de vários slides lado a lado e operações de transferência de precisão em cenários automatizados com espaço extremamente limitado, servindo como uma solução ideal de acionamento microlinear de longo curso para eletrônica 3C e automação de precisão.

Estrutura principal e recursos de design

     --  Estrutura de acionamento de pistão duplo: Adota o modo de condução de dupla ação com pistão duplo, proporcionando força de saída estável e excelente desempenho de operação síncrona, garantindo movimento linear consistente durante o trabalho cíclico de alta frequência.

     --  Trilho guia de bola circulante infinita: Equipado com trilhos guia lineares de esferas circulantes sem fim, apresentando alta rigidez estrutural e excelente estabilidade de movimento linear. O paralelismo de deslocamento é controlado dentro de 0,05 mm para cursos curtos, evitando efetivamente oscilações e desvios de movimento.

     -- Corpo compacto ultraestreito: Estrutura otimizada de largura estreita, muito mais fina do que as mesas deslizantes tradicionais das séries MXQ e MXS, suportando perfeitamente o arranjo denso lado a lado de vários slides para maximizar a utilização do espaço do equipamento.

     -- Capacidade de carga anti-deslocamento superior: O torque permitido é aproximadamente 6 vezes maior que o da série MXU tradicional, com resistência bastante aprimorada à carga excêntrica e à carga cantilever, adaptando-se a condições operacionais complexas de força unilateral.

     --  Instalação flexível multidirecional: Suporta montagem de 4 vias com furos passantes transversais/furos roscados e furos roscados longitudinais. Combinado com o design de tubulação de 3 lados, ele atende a diversos requisitos de instalação e layout de tubulação para estruturas de equipamentos estreitas e empilhadas.

     -- Adaptação de Sensor Universal: Anel magnético integrado como padrão, com ranhuras de sensor de dois lados compatíveis com interruptores magnéticos das séries D-M9□ e A93, realizando detecção precisa da posição do curso e feedback do sinal.

Regra completa de codificação do modelo

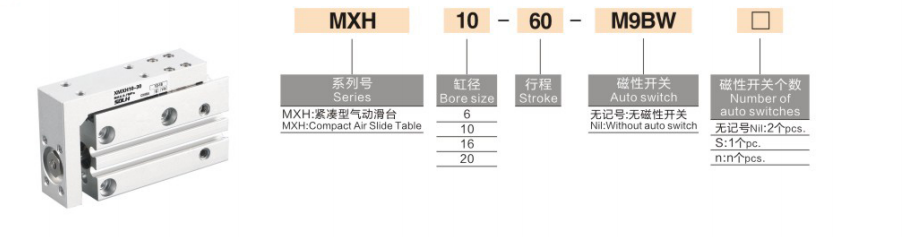

   1. Exemplo de modelo: MXH16-50Z-M9NL

   2. Exemplo de referência de pedido padrão

     --  MXH10-30-M9BW: Furo 10mm, curso 30mm, chave magnética NPN com comprimento de fio de 1m

Especificações Técnicas Principais

Gráfico de referência de força e carga de saída (@0,5MPa)

Fator de segurança ≥2; Carga vertical requer verificação de torque permitido

Especificação de torque permitido (capacidade de carga anti-offset, N·m)

Cenários de aplicação e comparação de seleção de produtos

   1. Cenários de aplicação prioritária para a série MXH

     --  Equipamento com espaço extremamente limitado: O design do corpo ultraestreito suporta a instalação densa lado a lado de várias mesas deslizantes, ajustando-se perfeitamente aos interiores de equipamentos automatizados miniaturizados.

     --  Operações de longo curso de média precisão: Curso máximo de até 60 mm com precisão de repetição de ± 0,02 mm, excedendo em muito a estabilidade de posicionamento dos cilindros pneumáticos comuns, atendendo às demandas de transferência de longo curso de precisão média.

     --  Transferência de alta frequência com carga leve: Ideal para manuseio e posicionamento cíclico de componentes eletrônicos, terminais, pequenas peças plásticas e acessórios de ferramentas de precisão.

     --  Condições de trabalho de carga anti-compensação: Excelente resistência ao torque permite operação estável sob força unilateral e cenários de instalação em cantilever, resolvendo problemas de deflexão e instabilidade de corrediças comuns.

Comparação da série MXH vs MXQ vs MXS

Diretrizes de Seleção Profissional

     --  Correspondência de tamanho de furo: Controle a carga horizontal dentro de 50% do valor nominal e a carga vertical dentro de 25% do valor nominal, com um fator de segurança garantido não inferior a 2 para garantir uma operação estável a longo prazo.

     -- Reserva de AVC: Reserve margem de curso de 5~10mm durante a seleção; o curso padrão máximo da série MXH é de 60 mm para evitar impacto limite e melhorar a vida útil.

     -- Seleção do modo de montagem: Escolha montagem transversal para layout de espaço ultraestreito; adote montagem longitudinal para cenários de instalação empilhados e multicamadas para economizar espaço geral do equipamento.

     -- Otimização de buffer: Equipar com amortecedor hidráulico quando a velocidade de operação exceder 300 mm/s ou o peso da carga exceder 3 kg, reduzindo efetivamente o impacto e a vibração do terminal.

     -- Configuração do sensor: As ranhuras do sensor nos dois lados suportam a instalação do interruptor magnético duplo, realizando detecção precisa no local dos cursos de extensão e retração para monitoramento da posição do curso completo.

Resumo de uma frase

     A mesa deslizante pneumática estreita e compacta da série SOLH MXH apresenta corpo ultraestreito, alta resistência ao torque, curso longo de 60 mm e precisão média de ± 0,02 mm, com montagem em 4 direções e operação sem óleo, sendo a solução econômica ideal para instalação densa e transferência de precisão de alta frequência de carga leve em espaços automatizados confinados.
