Mesa deslizante pneumática compacta de ultra-alta precisão série MXP

Mesa deslizante pneumática compacta de ultra-alta precisão série MXP

Marca: SOLH da Richge Technology

Visão geral do produto

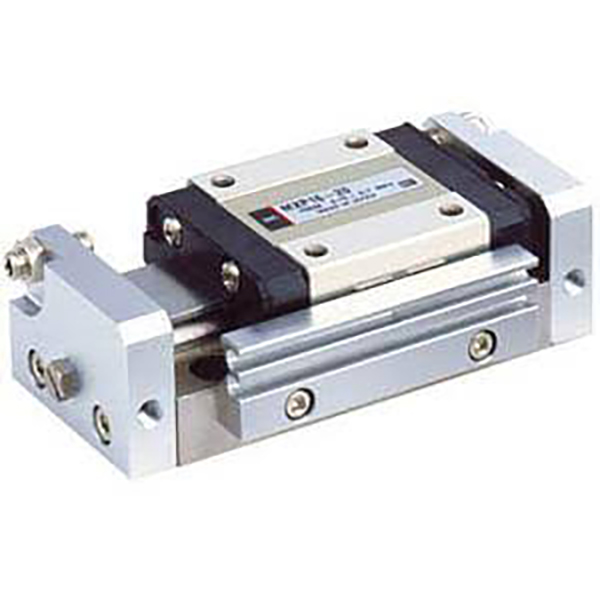

     A série SOLH MXP é uma mesa deslizante pneumática compacta de alta precisão e ultra-alta precisão projetada para cenários rigorosos de microposicionamento. Adotando uma estrutura de trilho-guia cilíndrica integrada e um corpo de aço inoxidável integrado, ele oferece paralelismo em nível de mícron, erro de rotação ultrabaixo e rigidez excepcional. Suportando tubulação de direção dupla e ciclagem estável de alta frequência, é perfeitamente adequado para montagem de precisão 3C, detecção óptica e posicionamento de microcomponentes de alta precisão, servindo como modelo premium para aplicações sofisticadas de acionamento linear em miniatura.

Estrutura principal e recursos de design

     --  Modo de direção: Operação bidirecional de dupla ação, tamanhos de furo φ6/8/10/12/16mm, cobrindo faixa de carga leve de 10 ~ 120N.

     -- Estrutura Premium Integrada: Possui trilho de guia linear cilíndrico integrado e corpo em aço inoxidável martensítico de peça única. O mecanismo de suporte de carga é completamente isolado do movimento de vedação da haste do pistão, alcançando extrema rigidez e atrito mínimo.

     -- Classe de precisão ultra-alta: Paralelismo de deslocamento 0,004 mm, paralelismo de montagem 0,02 mm, precisão rotacional ± 0,03 ° (φ6/8/10) / ± 0,04 ° (φ12/16), fornecendo desempenho de posicionamento de precisão ultraestável líder do setor.

     -- Corpo estreito ultracompacto: Altura do corpo de apenas 17 ~ 23 mm, 10% ~ 20% mais estreito que os modelos equivalentes MXJ, permitindo um layout ultradenso para espaços de trabalho extremamente confinados.

     -- Flexibilidade de tubulação de dupla direção: Suporta tubulação lateral e axial com layout comutável no local, adaptando-se a diversos requisitos de roteamento de tubulação no local.

     -- Compatibilidade de Sensor Universal: Ranhuras duplas padrão para interruptores magnéticos permitem a instalação de 2 interruptores magnéticos M9B para monitoramento de posição bidirecional confiável.

     -- Buffer e limitação multinível: Amortecedores de borracha de extremidade dupla padrão para redução de ruído e impacto; limitadores de curso de metal de extremidade única/dupla opcionais, além de opção de amortecedor hidráulico para modelos φ8 e superiores, com uma faixa de curso ajustável de 0 a 5 mm para controle de posicionamento ultrapreciso.

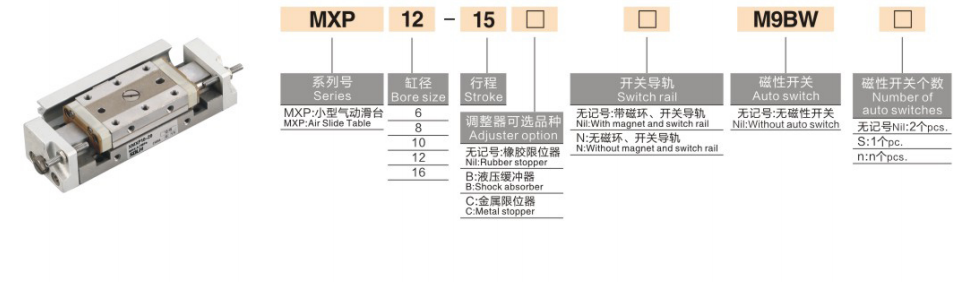

Regra completa de codificação do modelo

   1. Exemplo de modelo: MXP8-15-B-M9BW

   2. Exemplos de referência de pedido padrão

     --  MXP6-5: Tipo padrão, sem interruptor magnético, diâmetro interno de 6 mm, curso de 5 mm, dupla ação

     --  MXP10-20-B-2M9B: Furo 10mm, curso 20mm, limite de metal de extremidade dupla, 2pcs interruptores magnéticos M9B

     -- MXP12-25-D: Diâmetro 12 mm, curso 25 mm, limite de metal de extremidade estendida, compatível com tubulação axial

Especificações técnicas principais (@0,5MPa, dupla ação)

Principais vantagens competitivas

   1. Precisão e estabilidade ultra-alta em nível de mícron
     -- Possui paralelismo de deslocamento ultrabaixo de 0,004 mm e precisão rotacional tão baixa quanto ± 0,03°, combinada com precisão de posicionamento de repetição de ± 0,01 mm. Ele elimina micro-vibração e desvio de posição, atendendo totalmente às rigorosas demandas de precisão para detecção óptica, laminação de microcomponentes e processos de teste de alta precisão.

   2. Estrutura de cilindro integrada e corpo compacto ultraestreito
     -- O cilindro é embutido dentro da estrutura do trilho-guia, reduzindo a largura do corpo em 10% ~ 20% em comparação com os modelos MXJ. O design inovador de tubulação lateral/axial de dupla direção permite comutação flexível no local, resolvendo restrições de layout de tubulação em estações densas ultraestreitas.

   3. Alta rigidez e longa vida útil
     -- O corpo de aço inoxidável martensítico de peça única e a estrutura de trilho-guia integrada proporcionam excelente resistência à deformação e rigidez estrutural. Adota um design de vedação isento de óleo e de baixo atrito, compatível com oficinas limpas e ambientes industriais leves, alcançando uma vida útil livre de manutenção de mais de 5 milhões de ciclos.

   4. Operação suave de alta frequência
     - A vedação premium de baixa fricção e o trilho guia esférico de alta precisão garantem um movimento ultra-suave. A velocidade operacional varia de 50 a 500 mm/s, suportando ciclos estáveis ​​de alta frequência acima de 350 cpm sem gagueira ou instabilidade, ideal para tarefas de posicionamento repetitivo de curso curto e longo prazo.

   5. Adaptação flexível de instalação em vários cenários
     -- Suporta montagem superior, inferior e lateral de três lados com furos de posicionamento de precisão. A estrutura simétrica da porta de ar permite a intercambialidade da tubulação esquerda/direita no local, quebrando completamente as limitações direcionais e adaptando-se a diversos projetos estruturais de equipamentos.

Formas de montagem e aplicações típicas

   1. Métodos de montagem

     -- Montagem superior: Fixado através de furos passantes com furos de posicionamento de precisão, adequados para instalação no topo da peça e cenários de posicionamento de alta precisão que exigem deslocamento zero.

     --  Montagem Inferior: Fixado através de furos roscados inferiores com estrutura estável e confiável, aplicável para montagem de superfície de equipamento padrão e acionamento linear fixo.

     --  Montagem lateral: Fixado através de furos roscados laterais, perfeito para equipamentos com espaço vertical limitado e disposição paralela densa de múltiplas unidades deslizantes.

   2. Cenários típicos de aplicação

     --  Eletrônica 3C: Montagem e colagem de chip, foco do módulo de lente, posicionamento de ultraprecisão de microcomponentes, teste de ciclo de sonda

     --  Equipamento Óptico: Movimento de precisão da câmera CCD, calibração fina de lente óptica, posicionamento a laser, condução de plataforma de detecção de alta precisão

     --  Conjunto de microprecisão: Travamento automático de parafuso em miniatura, crimpagem de terminal, inserção de componentes de precisão, acionamento de gabarito de alta precisão

     -- Equipamento Médico: Controle de precisão de microbomba, comutação precisa de válvula em miniatura, posicionamento telescópico de instrumento pequeno

Comparação de seleção de tabela de slides: MXP vs MXJ vs MXQ

Guia de seleção rápida em 3 etapas

   1. Seleção de furo por carga
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Reserve não menos que 50% de margem de segurança de carga para garantir uma operação estável e precisa.

   2. Confirmação de AVC Faixa de curso padrão: 5 ~ 30 mm. Priorize cursos curtos (5~20mm) para condições de trabalho de alta frequência para manter maior precisão de posicionamento e estabilidade operacional.

   3. Correspondência de configuração

      --  Monitoramento de posição: Equipe 2 interruptores magnéticos M9B para feedback de posição de curso bidirecional em tempo real.

     - Limitação e buffer de precisão: Selecione o limite de metal de extremidade dupla (B) para posicionamento preciso ajustável de 0 ~ 5 mm; escolha amortecedor hidráulico para modelos φ8 e superiores para reduzir o impacto de alta frequência.

     --  Adaptação de tubulação: Adote tubulação axial para layout de espaço ultraestreito e tubulação lateral para cenários de instalação padrão convencionais.

Resumo de uma frase

     A mesa deslizante pneumática de ultra-alta precisão da série SOLH MXP apresenta paralelismo ultrabaixo de 0,004 mm, erro rotacional mínimo, trilho-guia integrado integrado, tubulação comutável de dupla direção e amortecedor hidráulico opcional, servindo como estágio micro linear premium de alta rigidez para detecção óptica, montagem 3C de ultraprecisão e equipamentos de automação médica de última geração.
