Mesa deslizante pneumática série MXQ | Guia de Esferas Recirculantes / Tipo Econômico

Marca: SOLH da Richge Technology

Visão geral do produto

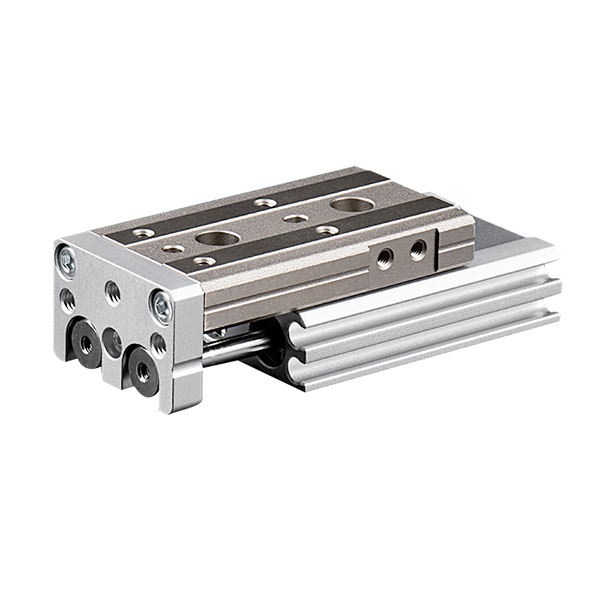

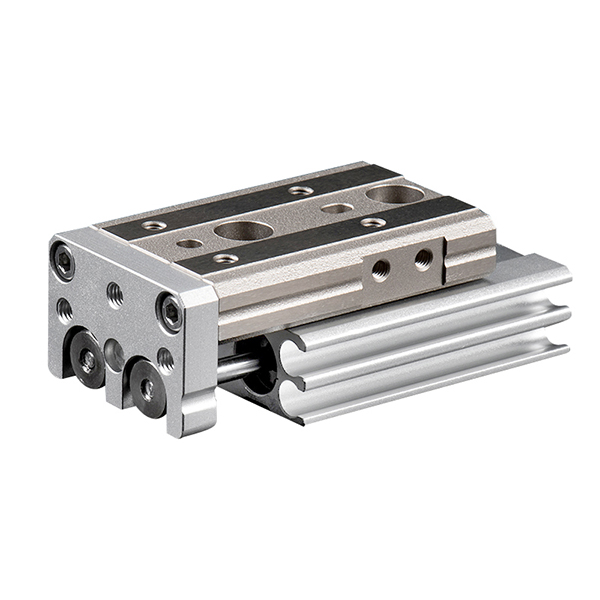

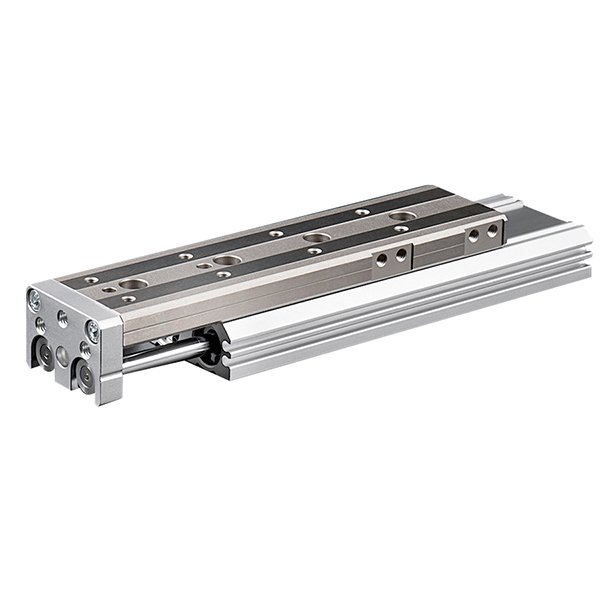

     A série SOLH MXQ é uma mesa deslizante pneumática compacta e econômica com sistema de acionamento de pistão duplo e trilhos guia de esferas recirculantes. Adotando uma estrutura integrada ultrafina e leve, ele oferece movimento linear estável de média precisão com uma precisão de repetição de ± 0,02 mm. Como alternativa econômica à tradicional combinação “cilindro + guia externa”, reduz significativamente os custos do equipamento, mantendo ao mesmo tempo um desempenho operacional confiável. Ideal para cenários de manuseio automatizado geral e montagem de precisão padrão, é a solução de acionamento linear básica preferida para linhas de produção automatizadas em massa.

Estrutura Central e Princípio de Funcionamento

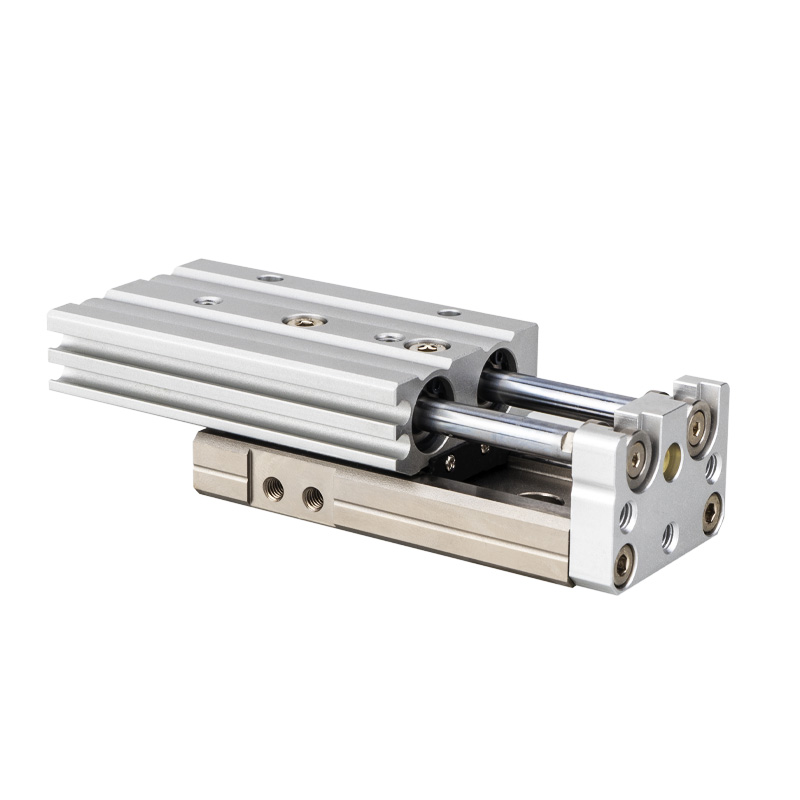

     -- Acionamento de dupla ação com pistão duplo: Equipado com uma estrutura de pistão duplo que fornece o dobro do empuxo de saída de corrediças monocilíndricas com o mesmo tamanho de furo. Ele garante movimento linear síncrono e estável com oscilação ou deflexão zero durante operação cíclica de alta frequência.

     -- Trilho guia de esfera recirculante: Adota um design de guia de esfera recirculante não pré-carregado, apresentando movimento suave de carga leve e baixo custo de fabricação. Ele mantém uma precisão de posicionamento de repetição estável de ± 0,02 mm, atendendo totalmente aos requisitos de automação de média precisão.

     -- Corpo integrado ultrafino e leve: A estrutura integrada do cilindro e da mesa deslizante é 10% mais baixa em altura e 22% mais leve em peso do que a série MXS, proporcionando um layout de instalação mais compacto para equipamentos com espaço limitado.

     -- Montagem flexível em três lados: Suporta fixação em três direções inferior, lateral e axial com furos de pino de posicionamento de precisão predefinidos. Simplifica os procedimentos de instalação e posicionamento no local, melhorando a eficiência geral da montagem.

     -- Design de indução magnética integrado: Anel magnético interno padrão com ranhuras de montagem laterais reservadas para chaves magnéticas das séries D-M9□ e A93. O design de montagem embutida evita interferência estrutural e garante feedback de sinal de posição estável.

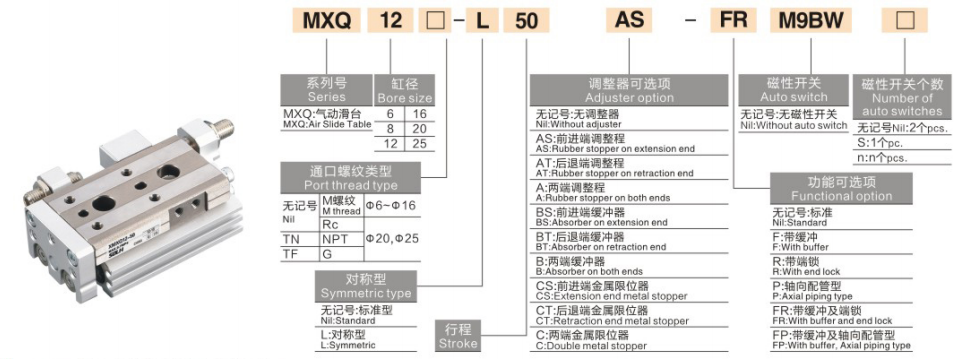

 Regra completa de codificação do modelo

   1. Exemplo de modelo: MXQ16-50AS-M9BW

   2. Exemplo de referência de pedido padrão

     -- MXQ20-75A-FR-M9NL: Diâmetro 20 mm, curso 75 mm, ajuste de curso de extremidade dupla, tubulação axial, chave magnética PNP com comprimento de fio de 3 m

Especificações técnicas básicas gerais

Gráfico de referência de força e carga de saída (@0,5MPa, instalação horizontal)

Observação: A capacidade de carga diminui com curso mais longo e velocidade operacional mais alta; fator de segurança ≥2; carga vertical requer verificação de torque permitido

Cenários de aplicação e comparação de seleção de produtos

   1. Cenários de aplicação prioritária para a série MXQ

     --  Manuseio Automatizado Geral: Perfeito para transferência cíclica de pequenas peças eletrônicas, terminais, componentes plásticos e acessórios modulares leves com requisitos de precisão padrão.

     -- Projetos de automação sensíveis ao custo: Como alternativa econômica à série MXS de alta precisão, reduz os custos gerais do equipamento em mais de 30%, mantendo ao mesmo tempo um desempenho básico estável.

     -- Layout de espaço ultracompacto: Apresenta menor altura do corpo e peso mais leve do que os slides MXS, economizando espaço de instalação vertical para equipamentos automatizados altamente compactos.

     -- Operação com carga leve de média precisão: Ideal para condições de trabalho com demanda de posicionamento de ±0,02 mm e sem requisitos de alta rigidez ou grande resistência ao torque.

     -- Ciclismo de curso curto de alta frequência: Confiável para operação repetida de longo prazo em curso curto de 10 ~ 50 mm, substituindo efetivamente o cilindro dividido tradicional e as combinações de guia externa.

   2.MXQ x MXS x MXH | Comparação da tabela de slides Core SMC

Pontos-chave da seleção profissional

     -- Correspondência de tamanho de furo: Selecione o tamanho do furo apropriado de acordo com o peso da peça e a direção de instalação. Controle a carga horizontal dentro de 50% do valor nominal e a carga vertical dentro de 25% do valor nominal para garantir uma operação estável a longo prazo.

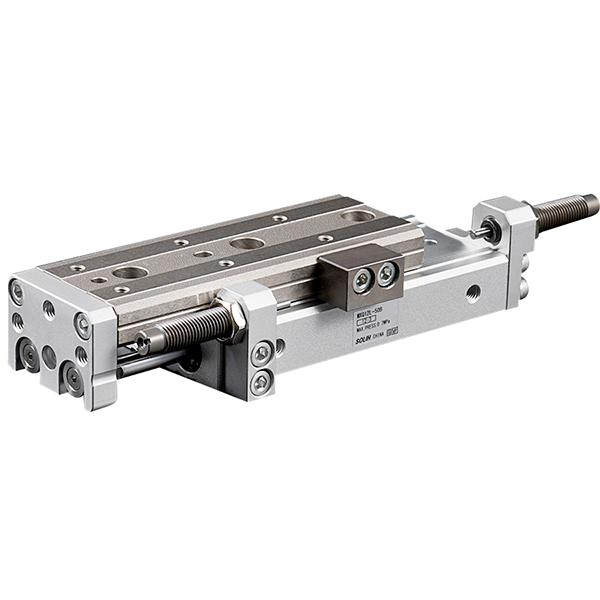

     -- Seleção de traços e reserva de margem: Reserve uma margem de curso de 5 a 10 mm durante a seleção do modelo. Adote o sufixo de ajuste fino AS/AT/A (corte de 0 ~ 5 mm) se for necessária uma calibração precisa do curso.

     -- Seleção de montagem flexível: Montagem inferior para movimentação horizontal de materiais; montagem lateral para instalação fixa lateral; montagem axial para empilhamento no eixo Z e montagem de equipamentos multicamadas.

     -- Otimização da configuração do buffer: Amortecedor de borracha padrão para operação convencional em baixa velocidade. Instale um amortecedor hidráulico opcional quando a velocidade de operação exceder 300 mm/s ou o peso da carga exceder 5 kg (não aplicável ao modelo MXQ6).

     -- Configuração de detecção de posição: Compatível com interruptores magnéticos M9B/M9N/A93. As ranhuras incorporadas nos dois lados suportam a instalação de interruptor duplo para obter feedback preciso do sinal de extensão/retração no local.

Resumo de uma frase

     A mesa deslizante pneumática econômica da série SOLH MXQ adota guia de esfera recirculante leve e estrutura integrada de pistão duplo, apresentando corpo fino ultraleve, precisão média estável de ± 0,02 mm e baixo custo, servindo como o melhor substituto econômico para combinações tradicionais de guia de cilindro para automação industrial geral e montagem de precisão leve.
