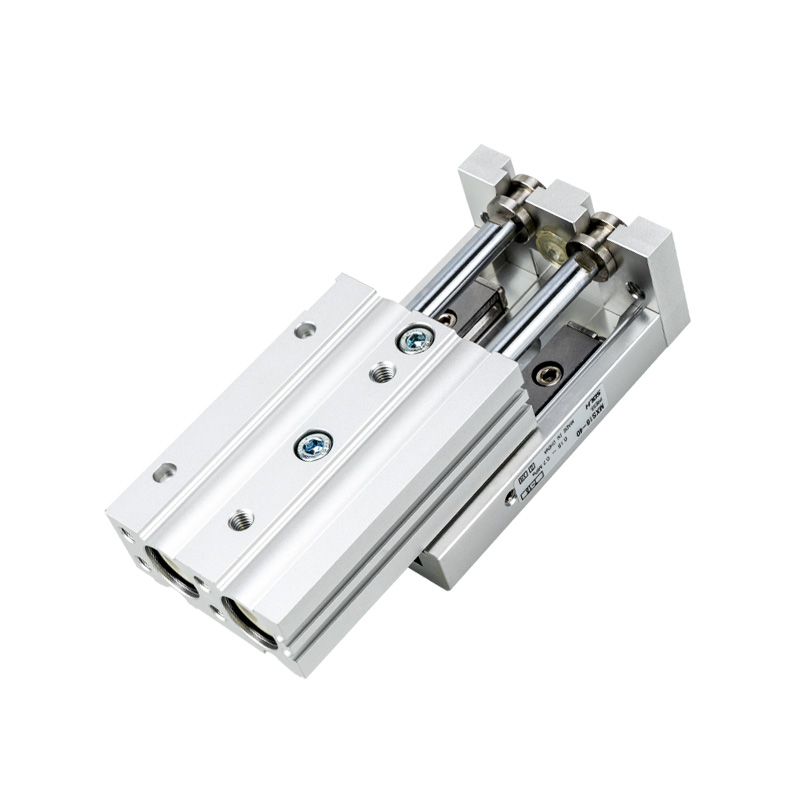

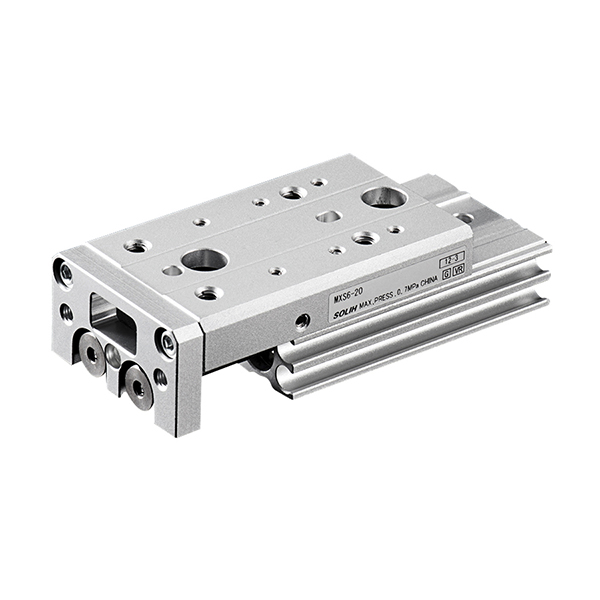

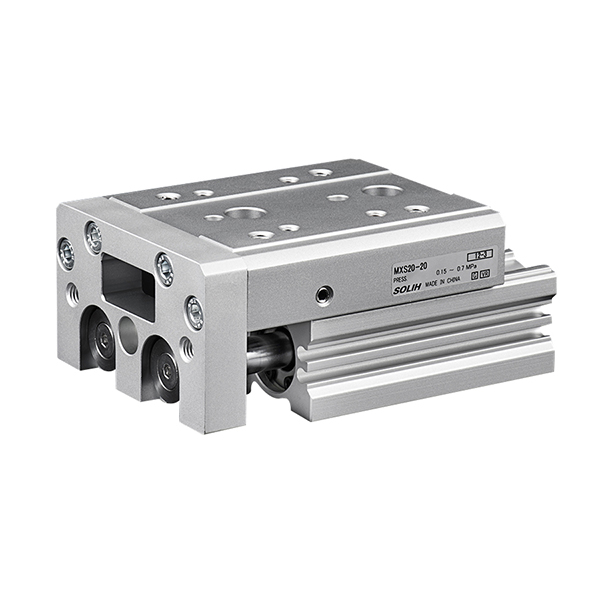

Mesa deslizante pneumática série MXS | Guia de rolo cruzado tipo cilindro duplo

Marca: SOLH da Richge Technology

Visão geral do produto

     A série SOLH MXS é uma mesa deslizante pneumática integrada de alta rigidez e alta precisão, equipada com estrutura de acionamento de pistão duplo e trilhos-guia de rolos cruzados profissionais. Apresentando corpo compacto ultrafino, sistema de guia pré-carregado com folga zero e impulso de saída duplicado, ele oferece movimento linear ultraestável com precisão de repetição de até ± 0,01 mm. O design integrado tudo-em-um reduz bastante o volume do equipamento em comparação com as combinações tradicionais de cilindro dividido + guia externa. É amplamente aplicado em transferência linear de precisão, montagem de alinhamento, ferramentas eletrônicas e de semicondutores, servindo como o substituto atualizado ideal para soluções de acionamento linear convencionais.

Estrutura Central e Princípio de Funcionamento

     -- Sistema de condução de pistão duplo: Adota estrutura de pistão duplo de dupla ação, fornecendo o dobro do impulso de corrediças de cilindro único com o mesmo tamanho de furo. Ele garante operação altamente síncrona e elimina efetivamente a deflexão e oscilação do movimento durante movimentos de alta frequência.

     -- Trilho guia de rolo cruzado premium: Guia de rolos cruzados de alta precisão integrado com design de pré-carga, folga zero, excelente rigidez estrutural e forte resistência à carga radial e deflexão de torque. Ele mantém de forma estável a precisão de posicionamento de repetição ultra-alta de ± 0,01 mm para operação cíclica de longo prazo.

     -- Design multifuncional integrado: O cilindro e a mesa deslizante estão perfeitamente integrados como uma única unidade, reduzindo o volume geral de instalação em 30% ~ 50% em comparação com estruturas do tipo split. Não requer alinhamento manual durante a instalação, melhorando significativamente a eficiência da montagem e a consistência estrutural.

     -- Montagem flexível em três lados: Suporta instalação em três direções inferior, lateral e axial com orifícios de pino de posicionamento de precisão predefinidos. Suporta instalação de empilhamento direto e montagem lateral fixa, adaptando-se às diversas demandas de layout de equipamentos compactos.

     -- Adaptação de Sensor Integrado: Equipado com anel magnético interno padrão, com ranhuras embutidas reservadas no corpo compatível com chaves magnéticas das séries D-M9□ e A93. O design de montagem embutida evita interferência estrutural e garante feedback preciso da posição do curso.

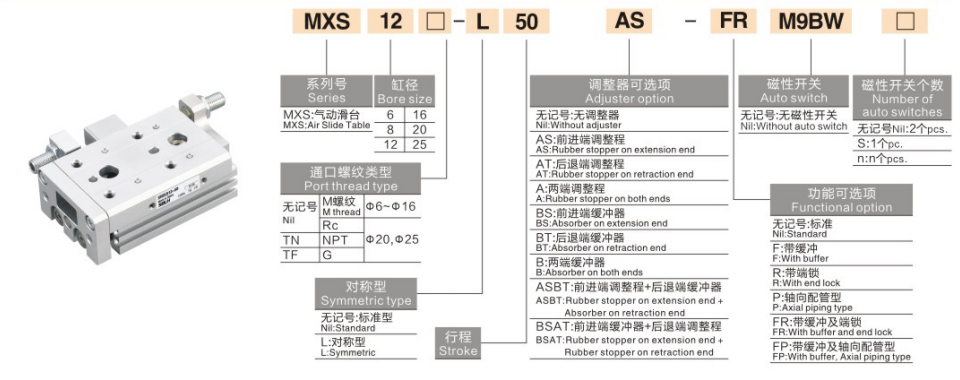

Regra completa de codificação do modelo

   1. Exemplo de modelo: MXS16-50AS-M9BW

   2. Exemplo de referência de pedido padrão

     -- MXS20-75A-FR-M9NL: Furo 20 mm, curso 75 mm, ajuste de curso de extremidade dupla, tubulação axial, chave magnética PNP com comprimento de fio de 3 m

Especificações técnicas básicas gerais

Gráfico de referência de força e carga de saída (@0,5MPa, instalação horizontal)

Nota: A capacidade de carga diminui com um curso mais longo e uma velocidade mais elevada; fator de segurança ≥2; carga vertical requer verificação de torque permitido

Cenários de aplicação e diretrizes de seleção

   1. Cenários de aplicação prioritária para a série MXS

     --  Posicionamento e transferência de altíssima precisão: Ideal para transferência linear precisa e alinhamento de componentes eletrônicos, terminais, lentes ópticas e módulos em miniatura com requisitos rígidos de posicionamento de ±0,01 mm.

     -- Equipamento compacto com espaço limitado: A estrutura integrada ultrafina reduz a altura do equipamento em 30% em comparação com mesas deslizantes comuns, adaptando-se perfeitamente a estações automatizadas miniaturizadas e altamente compactas.

     -- Condições de trabalho de alta rigidez e antideflexão: O design da guia de rolos cruzados oferece excelente resistência ao torque e tolerância à carga excêntrica, adequado para acionamento do eixo Z do robô e estações de montagem de alta precisão com condições de força complexas.

     -- Operação cíclica de curso curto e alta frequência: Estável para operação de alta frequência de longo prazo dentro de um curso curto de 10 ~ 50 mm, mantendo uma precisão consistente sem deslocamento ou instabilidade.

     -- Simplificação Estrutural e Redução de Custos: A estrutura integrada de cilindro e guia substitui completamente a tradicional combinação dividida de "cilindro + guia externa", simplificando o projeto mecânico e reduzindo os custos de montagem e manutenção.

Pontos-chave da seleção profissional

     -- Seleção do tamanho do furo: Combine o tamanho do furo de acordo com o peso da peça e o modo de instalação. Controle a carga horizontal dentro de 50% do valor nominal e a carga vertical dentro de 25% do valor nominal para garantir uma operação estável.

     -- Seleção de traços: Reserve uma margem de curso de 5 a 10 mm durante a seleção do modelo. Escolha o ajustador de curso AS/AT/A (ajuste fino de 0~5mm) se for necessário um corte preciso do curso.

     -- Correspondência de direção de montagem: Montagem inferior para movimentação horizontal de materiais; montagem lateral para instalação fixa lateral; montagem axial para empilhamento no eixo Z e montagem multicamadas.

     -- Otimização da configuração do buffer: Amortecedor de borracha padrão para operação convencional. Equipar com amortecedor hidráulico quando a velocidade de operação exceder 300 mm/s ou o peso da carga exceder 5 kg para reduzir o impacto e a vibração do terminal.

     -- Configuração de detecção de posição: Compatível com interruptores magnéticos M9B/M9N. Ranhuras incorporadas nos dois lados suportam a instalação de 2 interruptores para realizar detecção precisa de sinal no local para cursos de extensão e retração.

Resumo de uma frase

     A mesa deslizante pneumática de cilindro duplo da série SOLH MXS adota guia de rolo cruzado premium e estrutura tudo-em-um integrada, apresentando impulso duplo, precisão ultra-alta de ± 0,01 mm, rigidez superior e capacidade anti-deflexão, servindo como solução de condução linear de precisão de ponta para semicondutores, montagem de precisão eletrônica e automação de posicionamento de alta frequência.
