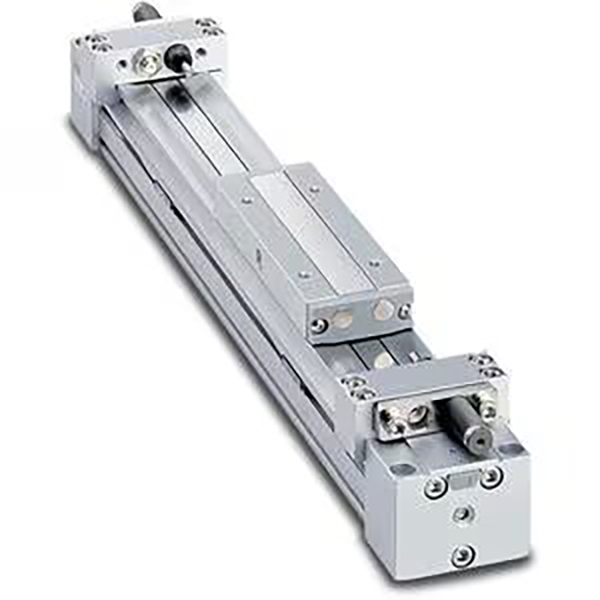

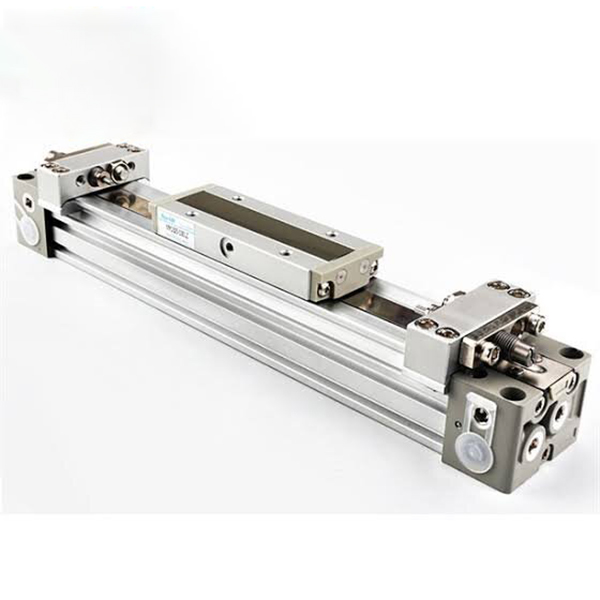

Cilindro sem haste articulado mecanicamente série MY1B | Tipo Básico

O cilindro básico sem haste com junta mecânica SOLH MY1B alcança total intercambialidade com os modelos SMC correspondentes. Equipado com cinto de vedação interno e cinto externo à prova de poeira, ele cancela a haste do pistão externa, cujo comprimento total de instalação está próximo do curso efetivo e economiza mais de 50% do espaço de layout em comparação com os cilindros de tirante. Os tamanhos dos furos variam de φ10 a 100 mm com curso máximo de até 5.000 mm. A mesa deslizante é rigidamente conectada ao pistão com excelente resistência à flexão, permitindo a montagem direta da carga sem guias auxiliares sob cargas leves. Tubulação em quatro direções (dianteira, traseira, lateral, inferior) está disponível; os modelos φ25~40 realizam redução de peso de 17%. Almofadas de ar ajustáveis ​​integradas padrão são equipadas com amortecedores hidráulicos externos opcionais e ajustadores de curso de extremidade dupla. As ranhuras pré-reservadas cabem nos interruptores magnéticos da série D-M9 e a operação sem óleo é suportada para oficinas limpas. Classificado pela capacidade de carga: φ10~20 para serviços leves, φ25~40 para serviços médios-leves, φ50~63 para serviços médios, φ80~100 para serviços pesados. Amplamente aplicado no transporte de materiais de longa distância, acionamento automático de portas, deslocamento de peças pesadas na usinagem e posicionamento de longo curso empurrando linhas de automação não padrão como uma solução econômica de acionamento linear universal.

Cilindro sem haste articulado mecanicamente série MY1B | Tipo Básico

Marca: SOLH da Richge Technology


Visão geral do produto

     A série SOLH MY1B é um cilindro clássico sem haste com junta mecânica projetado para aplicações de acionamento linear de curso ultralongo. Adotando uma correia de vedação de pressão interna e uma estrutura de correia externa à prova de poeira, elimina a extensão tradicional da haste, alcançando um comprimento de instalação quase igual ao curso real e economizando mais de 50% de espaço de instalação em comparação com os cilindros de tirante convencionais. Cobrindo diâmetros de φ10 a φ100 mm e um curso máximo de 5.000 mm, ele oferece movimento linear estável de velocidade média e carga média. É a solução econômica ideal para transferência de material a longa distância, mudança de estação e empurrar/puxar peças em equipamentos de automação em geral.


Posicionamento central e recursos estruturais

• Projeto sem haste de junta mecânica: Estrutura integrada de pistão e mesa deslizante sem extensão da haste do pistão. A cinta de vedação interna mantém a pressão do ar enquanto a cinta externa à prova de poeira fornece proteção total. O comprimento total é igual ao curso, proporcionando uma utilização de espaço extremamente alta para cenários de instalação confinados.

• Mesa deslizante integrada de alta rigidez: A mesa deslizante é rigidamente conectada ao pistão, apresentando excelente resistência ao momento fletor. As cargas podem ser montadas diretamente na mesa deslizante sem estruturas de guia adicionais para aplicações leves, simplificando o projeto mecânico e a montagem.

• Tubulação de 4 vias e atualização leve: O cabeçote otimizado suporta tubulação em quatro direções (dianteira/traseira/lateral/inferior), permitindo o ajuste da direção da tubulação no local para um layout flexível. A estrutura atualizada do corpo do cilindro reduz o peso em 17% para os modelos φ25/32/40 em comparação com as versões antigas, reduzindo a carga geral do equipamento.

• Almofada de ar ajustável padrão: Amortecedores de ar ajustáveis ​​integrados em ambas as extremidades absorvem efetivamente o impacto operacional e reduzem o ruído de funcionamento para uma operação estável em velocidade média. Amortecedores hidráulicos externos são opcionais para se adaptarem a condições de trabalho de alta velocidade e carga pesada.

• Sem óleo e longa vida útil: O projeto padrão de operação sem óleo se adapta a ambientes industriais limpos e linhas de produção automatizadas em geral. A cinta de vedação resistente ao desgaste garante uma operação durável de ciclo longo com baixos custos de manutenção.

• Fácil instalação do interruptor magnético: Ranhuras de montagem pré-reservadas na frente e nos lados opostos do cilindro permitem a instalação frontal direta das chaves magnéticas da série D-M9, permitindo detecção conveniente do sinal de posição e integração elétrica flexível.


Regra completa de codificação do modelo

Exemplos de modelos: MY1B25-500Z | MY1B40-800AZ

Segmento de código

Significado da especificação

MY1B

Código da série: Cilindro sem haste articulado mecanicamente, tipo básico

16/10/20/25/32/40/50/63/80/100

Tamanho do furo do núcleo (mm)

100~5000

Comprimento do curso (mm): Padrão 100~2000mm; Máximo estendido 5000 mm

A

Parafusos de ajuste de curso de extremidade dupla para posicionamento preciso dos limites

Z

Configuração padrão de almofada de ar dual-end

G

Tipo de tubulação centralizada opcional

Exemplos de referência de pedido padrão

• MY1B25-500Z: furo de 25 mm, curso de 500 mm, almofada de ar de extremidade dupla padrão

• MY1B40-800AZ: furo de 40 mm, curso de 800 mm, almofada de ar + parafusos de ajuste de curso de extremidade dupla


Especificações técnicas principais (condição padrão de 20 ℃)

1 Especificações Gerais Básicas

• Modo de operação: Acionamento mecânico de dupla ação

• Fluido de Trabalho: Ar comprimido (operação sem óleo disponível)

• Temperatura ambiente: 5~60℃ (sem ambiente de congelamento)

• Faixa de pressão de trabalho: 0,1~0,8MPa; Pressão de prova: 1,2 MPa

• Velocidade operacional do pistão: 100~1000 mm/s (com almofada de ar padrão); 100~1500 mm/s (com amortecedor hidráulico externo)

• Tolerância ao AVC: ≤1000mm curso: ±1,8mm; Curso de 1001 ~ 3000 mm: ± 2,8 mm

• Modo buffer: Almofada de ar embutida padrão (Z); amortecedor hidráulico externo opcional (L/H)

2 Gráfico dos principais parâmetros de desempenho (@0,5MPa)

Diâmetro φ (mm)

Impulso Teórico (N)

Carga Admissível (kg)

Momento fletor admissível M1 (N·m)

Tamanho da porta

10

39

2

0.8

M5×0,8

16

98

5

2.5

M5×0,8

20

157

8

5.0

Tc1/8

25

245

12

10

Tc1/8

32

402

20

20

Tc1/8

40

628

30

40

Rc1/4

50

981

50

78

Tc3/8

63

1559

80

160

Tc3/8

80

2513

130

315

RC1/2

100

3927

200

615

RC1/2


Diretrizes básicas de configuração e seleção

1 Seleção do tamanho do furo por carga e impulso

• φ10~φ20 (serviço leve): Aplicável para cenários de carga ≤8kg e micro curso longo (≤1000mm), ideal para equipamentos eletrônicos e transferência de pequenos dispositivos automatizados.

• φ25~φ40 (serviço médio leve): Adequado para carga média-leve de 12 ~ 30 kg e operação convencional de curso longo de 1000 ~ 2000 mm, amplamente utilizado em empurrar linha de montagem e carga / descarga de material.

• φ50~φ63 (serviço médio): Combinado com carga média de 50 ~ 80 kg e transferência de peças pesadas, perfeito para acionamento de máquinas-ferramentas e estações de processamento de longo curso.

• φ80~φ100 (Serviço Pesado): Projetado para cargas pesadas de 130 ~ 200 kg, equipamentos de grande escala e manuseio logístico de longa distância, adaptando-se a condições de trabalho cíclicas de serviço pesado de alta frequência.

Seleção de configuração de 2 tempos e buffer

• Faixa de curso: O curso padrão cobre 100 ~ 2.000 mm; a especificação estendida do XB11 suporta curso ultralongo de até 5.000 mm para demandas especiais de condução em longas distâncias.

• Almofada de Ar (Z): Configuração padrão obrigatória para operação em velocidade média (≤1000 mm/s), reduzindo efetivamente o impacto final e o ruído operacional para movimento cíclico estável.

• Amortecedor Hidráulico (L/H): Recomendado para operação em alta velocidade (>1000 mm/s) ou condições de carga pesada (>50kg) para obter movimento ultraestável e redução de ruído.

• Parafuso de ajuste de curso (A): Equipado para cenários que exigem posicionamento de limite preciso (precisão de ± 0,1 mm), suportando calibração de curso fino de extremidade dupla.

3 Instruções de montagem e tubulação

• Método de montagem: O corpo do cilindro pode ser fixado através de furos de montagem inferiores ou laterais; as cargas podem ser instaladas diretamente na mesa deslizante integrada, sem necessidade de estrutura de guia extra para aplicações leves.

• Tubulação Flexível de 4 Vias: Suporta comutação de tubulação frontal, traseira, lateral e inferior, permitindo o ajuste de direção no local para se adaptar a diversos requisitos de layout de equipamento.

• Instalação de interruptor magnético: Ranhuras de montagem reservadas nos dois lados, compatíveis com os interruptores da série D-M9B/D-M9N, proporcionando feedback flexível e preciso da posição do curso.


Cenários típicos de aplicação industrial

• Transferência de material de curso ultralongo: Ideal para empurrar e puxar de 1 a 5 m de longa distância em linhas de montagem de eletrônicos, alimentos e embalagens, apresentando instalação que economiza espaço e operação estável em alta velocidade.

• Abertura/fechamento da porta e tampa do equipamento: Aplicado ao acionamento de corpo de porta de longo curso de grandes máquinas-ferramentas e equipamentos automatizados, com estrutura compacta e desempenho de operação cíclica confiável.

• Deslocamento Pesado de Peças: Adequado para manuseio de peças pesadas de 30 ~ 200 kg de longo curso nas indústrias automobilística e de processamento mecânico, proporcionando alta rigidez e excelente capacidade de momento anti-flexão.

• Posicionamento e transporte da linha de montagem: Usado para posicionamento de longo curso e impulso cíclico de linhas de produção, com design de almofada de ar padrão para reduzir ruído e impacto durante operação start-stop de alta frequência.

• Equipamento de automação personalizado: Solução universal de acionamento linear de longo curso para várias estações automatizadas não padronizadas, especialmente adequada para projetos de automação com espaço limitado e sensíveis ao custo.


Guia de seleção rápida em três etapas

• Confirmação do tamanho do furo: Calcule o empuxo necessário com base no peso da carga com um fator de segurança ≥1,5. Regras de seleção recomendadas: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.

• Confirmação de especificação de curso: Selecione o curso padrão de 100 ~ 2000 mm para demandas convencionais; escolha a especificação estendida XB11 para curso ultralongo de até 5.000 mm.

• Correspondência de configuração funcional: Adote almofada de ar padrão (Z) para operação em velocidade média; atualização para amortecedor hidráulico (L/H) para condições de trabalho de alta velocidade ou carga pesada; adicione o parafuso de ajuste de curso (A) para requisitos precisos de posicionamento de limite.


Resumo de uma frase

  O cilindro sem haste básico mecanicamente articulado da série SOLH MY1B apresenta economia de espaço de 50%, curso ultra longo de 5.000 mm, alta rigidez e tubulação flexível de 4 vias, servindo como a solução universal de acionamento linear econômica para transferência e posicionamento de automação de curso longo de carga média e velocidade média.
