Visão geral do produto

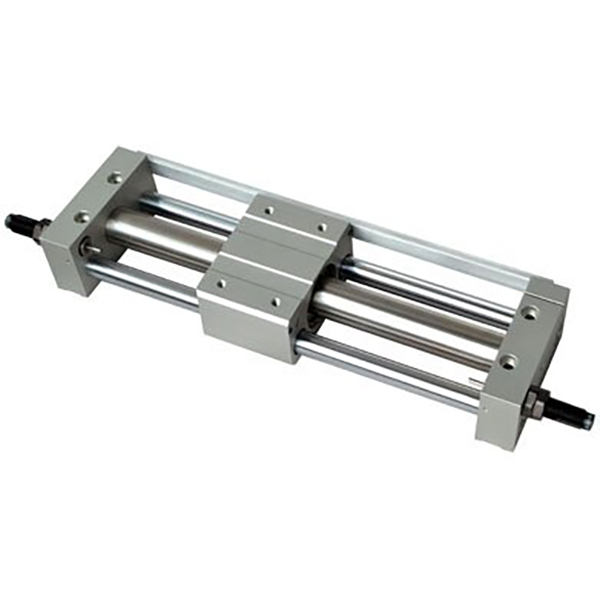

     A série SOLH RM é um cilindro sem haste de acoplamento magnético estilo Airtac projetado para demandas de acionamento linear compacto, de longo curso e guiado. Adotando transmissão síncrona magnética sem contato entre o pistão interno e a mesa deslizante externa, a estrutura totalmente fechada atinge vazamento zero completo e operação livre de poeira. Abrangendo quatro modelos de núcleo, incluindo o tipo básico e o tipo de haste guiada, o tamanho do furo varia de φ10 a φ40mm com um curso máximo de 2.000mm. Apresentando orientação integrada, ampla adaptabilidade à temperatura e desempenho de alto custo, é perfeitamente adequado para transferência linear de longo curso e cenários de automação de espaços limpos, servindo como a alternativa doméstica preferida para a série SMC CY1/CY3.

Classificação do modelo principal e recursos estruturais

1. Classificação completa do modelo da família RM

• Tipo Básico RMS: Estrutura ultraminimalista sem sistema de orientação integrado. Requer suportes externos e trilhos-guia lineares para instalação. Apresenta o menor custo e é ideal para projetos sensíveis ao orçamento e com estruturas orientadoras reservadas.

• Tipo guiado padrão RMT: Equipado com hastes guia duplas e rolamentos deslizantes para função de orientação integrada. Pode suportar cargas laterais e excêntricas sem trilhos-guia externos, permitindo uma instalação simples e rápida em condições de trabalho convencionais.

• Tipo guiado com precisão RMTL: Adota hastes guia estendidas de alta precisão e rolamentos de alta rigidez para aumentar a precisão do movimento linear. A precisão do posicionamento repetido atinge ± 0,1 mm, atendendo aos requisitos de posicionamento de curso de alta precisão e transferência de microdistância.

• Tipo de deslizamento de alta carga RMH: Otimizado com trilhos deslizantes reforçados e estrutura de haste guia de alta resistência, apresentando excelente capacidade de carga e desempenho antideflexão. Ela pode ser usada diretamente como uma mesa deslizante independente para cenários de operação com carga pesada e alta estabilidade.

2. Principais vantagens estruturais

• Acionamento de acoplamento magnético e desempenho de limpeza com vazamento zero: Matriz magnética de alta resistência integrada realiza transmissão síncrona não mecânica. O corpo do cilindro totalmente fechado isola completamente os circuitos de ar internos do ambiente externo, conseguindo zero vazamento de ar e operação livre de poeira. Ele está em total conformidade com os padrões de higiene para aplicações em alimentos, eletrônicos e oficinas de limpeza médica.

• Design compacto sem haste e economia de espaço: Nenhuma estrutura de extensão da haste do pistão reduz o espaço de instalação em 50% em comparação com os cilindros de tirante tradicionais. Ele mantém uma operação linear estável sem dobrar, mesmo sob condições de curso longo máximo de 2.000 mm, suportando perfeitamente o design de equipamento compacto.

• Estrutura isolada à prova de poeira e vida útil prolongada: A câmara do pistão e a mesa deslizante são completamente isoladas para evitar que poeira, sujeira e impurezas externas entrem no interior do cilindro. A combinação otimizada de anel resistente ao desgaste e anel à prova de poeira reduz efetivamente a perda por atrito e prolonga a vida útil geral.

• Design integrado de haste de guia dupla (RMT/RMTL/RMH): A estrutura de orientação independente elimina a necessidade de trilhos deslizantes externos. Ele resiste efetivamente à força lateral e à interferência de carga excêntrica, garantindo movimento alternativo suave e estável com maior eficiência de instalação.

• Configuração de vários buffers para operação estável: Amortecedores de borracha fixos de extremidade dupla padrão absorvem o impacto operacional e reduzem o ruído de funcionamento. Amortecedores ajustáveis ​​opcionais e amortecedores hidráulicos suportam operação estável a uma velocidade máxima de 500 mm/s, evitando impacto rígido durante movimentos cíclicos de alta velocidade.

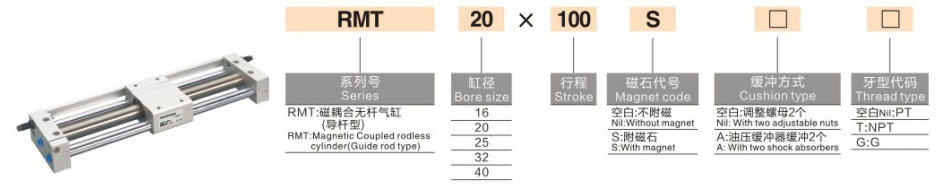

Regra completa de codificação do modelo

1. Exemplos de modelos: RMT20-500 | RMS16-300-S

2.Exemplos de referência de pedido padrão

• RMS16-300: furo de 16 mm, curso de 300 mm, tipo básico não guiado sem interruptor magnético

• RMT20-500-S: furo de 20 mm, curso de 500 mm, tipo guiado padrão com acessório magnético

• RMTL25-800: furo de 25 mm, curso de 800 mm, tipo guiado de alta precisão

Especificações técnicas principais (condição padrão de 20 ℃)

1. Especificações Gerais Básicas

• Modo de operação: Transmissão síncrona sem contato com acoplamento magnético de dupla ação

• Fluido de Trabalho: Ar comprimido filtrado (filtração de 40μm, operação sem óleo disponível)

• Temperatura ambiente: -20℃~70℃ (grau industrial de temperatura ultra-ampla)

• Faixa de pressão de trabalho: 0,15~0,7MPa; Pressão de prova: 1,0MPa

• Velocidade operacional padrão: 50 ~ 500 mm/s

• Modo buffer: Amortecedor de borracha fixo de extremidade dupla padrão; amortecedor ajustável opcional/amortecedor hidráulico

• Força de retenção magnética: 55~1400N (aumenta gradualmente com o tamanho do furo)

2. Gráfico dos principais parâmetros de desempenho (@0,5MPa)

Diretrizes básicas de configuração e seleção

1. Seleção do tamanho do furo por carga e impulso

• φ10~φ16 (serviço micro leve): Adequado para cargas ≤2kg, dedicado à transferência de componentes de precisão de curso curto e operações de microposicionamento em equipamentos de automação eletrônica em miniatura.

• φ20~φ25 (serviço leve geral): Combinado com carga leve de 4 ~ 6 kg, ideal para operações convencionais de empurrar e puxar de longo curso (≤1000 mm) em linhas de produção automatizadas em geral.

• φ32~φ40 (serviço médio): Aplicável para cenários de carga média de 10 ~ 16kg, perfeitamente adaptado ao manuseio de materiais de longo curso e condições de trabalho cíclicas de alta frequência em equipamentos de embalagem e automação logística.

2. Seleção de modelo e sistema de orientação

• Tipo Básico RMS: Solução de custo ultrabaixo sem orientação integrada. Adequado para projetos e equipamentos com orçamento limitado, com trilhos-guia lineares externos pré-instalados, que exigem fixação de suporte de extremidade dupla.

• Tipo guiado padrão RMT: Design de haste guia dupla tudo-em-um com guia de rolamento integrada. Pode resistir a cargas laterais convencionais sem acessórios de orientação externos, apresentando instalação simples e ampla adaptabilidade para condições de trabalho padrão.

• Tipo guiado com precisão RMTL: Hastes guia estendidas de alta precisão otimizam a estabilidade do movimento linear, alcançando precisão de posicionamento repetido de até ± 0,1 mm. A melhor escolha para posicionamento preciso, montagem precisa e cenários de alta demanda linear.

• Tipo de deslizamento de alta carga RMH: O trilho deslizante reforçado e a estrutura da haste guia de alta resistência melhoram muito a capacidade anti-deflexão e a capacidade de carga. Ele pode substituir mesas deslizantes independentes para completar tarefas de condução de longo curso com carga pesada.

3. Seleção de ambiente e configuração funcional

• Aplicação de Ambiente Limpo: A transmissão magnética sem contato com vazamento zero e sem poeira evita a poluição secundária. Os modelos autoguiados RMT e RMTL são preferidos para operação estável a longo prazo em oficinas de limpeza alimentícia, médica e eletrônica.

• Atualização das condições de trabalho em alta velocidade: Equipar com amortecedores hidráulicos externos para eliminar o impacto final, suportando de forma estável a operação contínua de alta velocidade de até 500 mm/s para linhas de produção cíclicas de alta frequência.

• Feedback de posição de precisão: Configuração equipada com equipamento magnético Add -S, compatível com interruptores magnéticos da série D-M9, realizando posicionamento de curso multiponto e feedback de sinal elétrico em tempo real para controle de ligação automatizado.

Cenários típicos de aplicação industrial

• Transferência eletrônica de materiais para salas limpas: A estrutura de acoplamento magnético livre de poeira e poluição zero é amplamente utilizada para manuseio de materiais de longa distância em oficinas de semicondutores e LCD livres de poeira, protegendo efetivamente ambientes de produção limpos.

• Deslocamento da linha de embalagens alimentícias e farmacêuticas: O design integrado autoguiado simplifica a instalação e a manutenção diária, atendendo perfeitamente às demandas de empurrar e puxar peças de trabalho de longo curso de equipamentos de embalagem leves e médios com desempenho higiênico e confiável.

• Controle de porta e blindagem de equipamentos automatizados: A estrutura compacta sem haste economiza 50% do espaço de instalação, adequada para abertura e fechamento estáveis ​​de portas de proteção de equipamentos de longo curso, proteções contra poeira e tampas de segurança.

• Posicionamento preciso de linha de montagem de longo curso: O modelo guiado de alta precisão RMTL garante excelente linearidade e precisão de posicionamento repetido, atendendo aos requisitos de posicionamento preciso de ultra-longa distância de 1 ~ 2m e transporte cíclico das linhas de produção.

• Renovação de equipamentos compactos e economia de espaço: Ele serve como um substituto ideal para cilindros de tirante tradicionais em cenários de curso longo (>500 mm), otimizando bastante o layout do equipamento e realizando um projeto compacto de equipamento automatizado.

Comparação dos parâmetros principais da série RM vs série CY1 / CY3

Guia de seleção rápida em três etapas

1. Confirmação do tamanho do furo: Calcule o empuxo necessário com base no peso real da carga com um fator de segurança ≥2. Regras recomendadas: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Confirmação do tipo de modelo: Escolha RMS para orçamento ultrabaixo; RMT para condições gerais de trabalho padrão; RMTL para demandas de posicionamento de alta precisão; RMH para cenários de carga pesada e antideflexão.

3. Confirmação de especificação de curso: Selecione o curso padrão de 50 ~ 1000 mm para uso convencional; curso estendido opcional de até 2.000 mm para demandas de condução de média e longa distância.

Resumo de uma frase

     O cilindro sem haste de acoplamento magnético estilo Airtac da série SOLH RM integra estruturas autoguiadas diversificadas, adaptabilidade de temperatura ultra-ampla e desempenho limpo com vazamento zero, servindo como solução doméstica de acionamento linear de longo curso de alto custo para equipamentos automatizados de orçamento médio.
