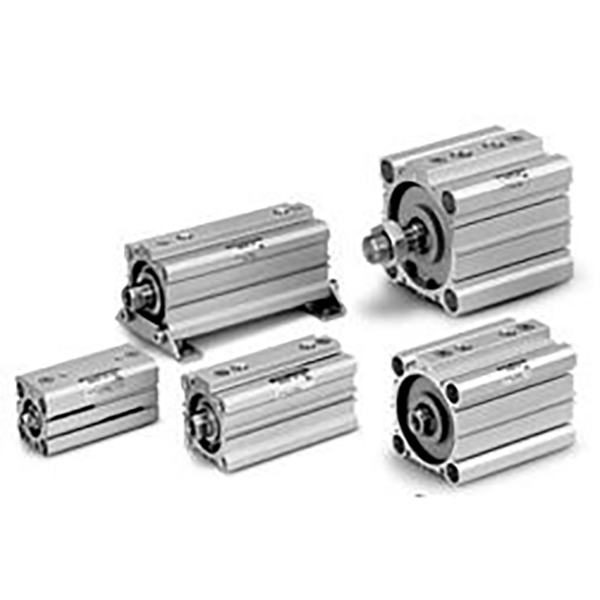

Cilindro pneumático fino série RQ com almofada de ar de alto desempenho

Marca: SOLH da Richge Technology

Visão geral do produto

     O cilindro fino de alto desempenho da série SOLH RQ é intercambiável com SMC RQ/RDQ. Adota uma inovadora estrutura de almofada de ar integrada sem anel. A capacidade de absorção de energia é 3 vezes superior à do amortecedor de borracha CQ2, com redução de ruído em 50%. Corpo ultrafino, mais curto que o cilindro fino com almofada de ar comum em 20%. Substituição direta do CQ2/CQS para melhorar o desempenho da almofada. Amplamente utilizado para posicionamento automático de alto ciclo, alta carga e baixo ruído, fixação e manuseio de materiais.

Estrutura e principais recursos

     -- Corpo de alumínio quadrado ultrafino, almofada de ar sem anel integrada;

     -- Barril anodizado duro, haste de pistão cromada, forte desempenho anti-deformação;

     -- Variantes: RQ (não magnético), RDQ (equipado com ímã), RLQ (tipo trava para carga vertical);

     - Almofada de ar poderosa adequada para movimento alternativo contínuo de alta velocidade de 50 ~ 500 mm / s;

     -- Ímã integrado RDQ para detecção de interruptor magnético, slots de sensor multilaterais;

     -- Dimensão de montagem compatível com as séries CQ2 e CQS.

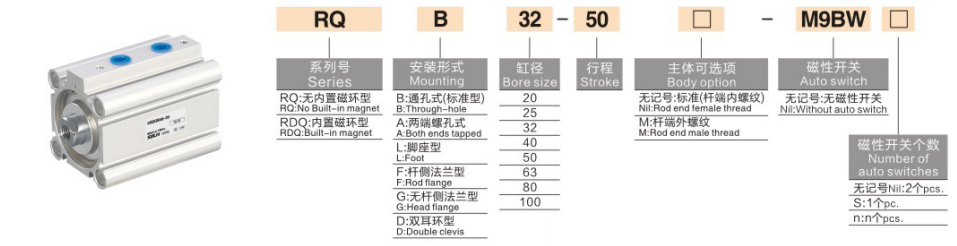

Regra de codificação do modelo

   1. Exemplo: RDQB32-50-M9B

     -- R/RD: Não-ímã/Ímã embutido

     -- Q: Código da série

     -- B/A/L/F/G/D: Estilo de montagem

     -- 32: Tamanho do furo: 20/25/32/40/50/63/80/100 mm

     -- 50: Comprimento do curso

     -- M9B: Opção de interruptor magnético

Especificações Técnicas

Força teórica de impulso e tração e energia cinética máxima admissível @ 0,5 MPa

Resumo de uma frase

      Cilindro pneumático fino de alta velocidade da série SOLH RQ com almofada de ar sem anel integrada, absorção de choque superior e baixo ruído, atuador de atualização ideal para automação de carga pesada de alto ciclo, intercambiável com cilindro fino CQ2 padrão.
