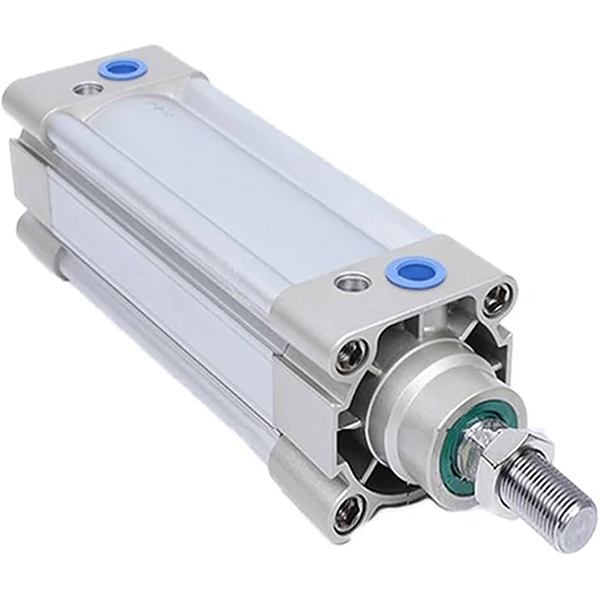

Cilindro padrão de perfil sem tirante série SAI ISO15552

Marca: SOLH da Richge Technology

Visão geral do produto

     O cilindro de perfil de dupla ação da série SOLH SAI está em conformidade com o padrão internacional ISO 15552 (ISO6431 original) / VDMA 24562. Mesmas dimensões de montagem das séries SI, SE e FESTO DNC para intercâmbio direto. Apresentando alto desempenho de custo, desempenho estável e longa vida útil, é o cilindro padrão ISO de grau médio mais amplamente utilizado para equipamentos de automação.

Estrutura principal e recursos de design

   1. Conformidade padrão: ISO15552 / VDMA24562, dimensões de montagem e acessórios totalmente intercambiáveis.

   2. Estrutura: Barril de perfil de alumínio quadrado integrado em forma de M sem tirantes expostos, alta rigidez e anticorrosão. Ranhuras de sensor bilateral para chaves magnéticas CMSE / DMSE / CS1.

   3. Variantes de Operação

     -- SAI: Modelo padrão de dupla ação de haste única

     -- DISSE: Haste dupla dupla ação, excelente capacidade anti-torção

     -- SAIJ: Haste dupla com curso ajustável

     -- VELA: Cilindro bloqueável, retenção de carga quando o suprimento de ar é perdido

     -- SAIF: Cilindro integrado da válvula solenóide

     -- Sufixo -S: Anel magnético integrado para sensor de posição (sem -S = não magnético)

   4. Sistema de almofada: Almofada de ar ajustável de extremidade dupla padrão + almofada elástica PPV, reduz efetivamente o impacto e o ruído sob alta velocidade e carga pesada.

   5. Vedação: Vedação de compensação unidirecional tipo Y duplo com ranhura de armazenamento de óleo, baixa pressão de inicialização (0,1 MPa), operação sem óleo. Haste de pistão de aço cromado duro 45 #, resistente ao desgaste e à prova de ferrugem.

Regra completa de codificação do modelo

  1. Exemplo de modelo:SAI50×150-S-FA

   2. Exemplos de pedidos padrão

     -- SAI63×200-S: Bore63, acidente vascular cerebral200, ímã embutido, tipo básico

     -- SAID40×100-FB: Bore40, curso100, haste dupla, montagem em flange traseiro

     -- SAIL80×300-S-LB: Bore80, acidente vascular cerebral300, tipo travável, montagem no pé

Especificações Técnicas Principais

Força teórica de impulso e tração a 0,6 MPa (haste única, unidade: N, fator de segurança ≥2)

Tipos de montagem e modelos derivados

   1. Opções de montagem

     -- Tipo básico, montagem de pé LB, flange FA/FB, manilha CA/CB, munhão TC/TCM. Acessórios opcionais: Junta flutuante, olhal de haste, conector I/Y/U/F.

   2. Principais Séries de Derivados

     -- DISSE: Haste dupla dupla ação

     -- SAIJ: Haste dupla com curso ajustável

     -- SAIL: Cilindro travável para retenção de posição intermediária

     -- SAIF: Cilindro de válvula solenóide integrado

Guia de seleção rápida em 3 etapas

   1.Seleção do furo: Calcule o empuxo necessário de acordo com a carga, reserve ≥50% de margem de segurança; atualize 1 ~ 2 tamanhos sob carga deslocada /carga cantilever.

   2. Confirmação de curso: Adicione margem de segurança de 20 ~ 50 mm ao deslocamento eficaz; curso padrão máximo de 1000 mm, personalizado até 2.000 mm.

   3. Correspondência de configuração

     -- Feedback de posição: Selecione o modelo magnético -S, combine os interruptores magnéticos CMSE/DMSE;

     -- Montagem: montagem em pé LB para carga pesada horizontal; Flange FA preferido para instalação vertical;

     -- Função especial: Escolha SAID para haste dupla, SAIJ para curso ajustável, SAIL para travamento de posição, SAIF para layout compacto.

Resumo de uma frase

     O cilindro de perfil sem tirante SOLH SAI ISO15552 pode substituir diretamente as séries FESTO DNC, SE e SI, equipado com buffer PPV ajustável e variantes ricas, atuador linear geral econômico para automação de exportação, embalagens e equipamentos de máquinas-ferramenta.
