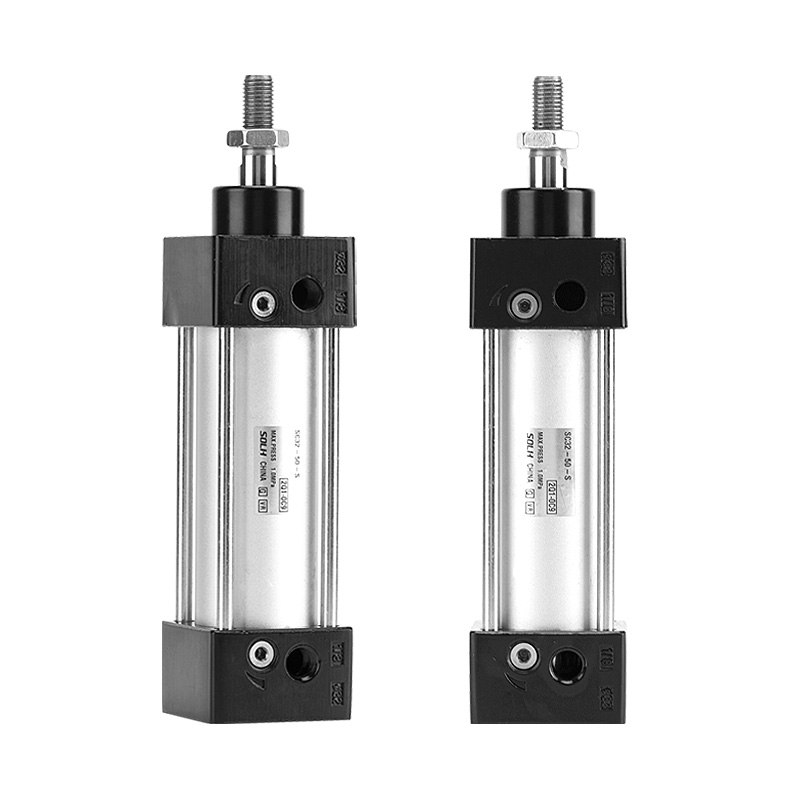

Cilindro pneumático padrão da série SC (tipo tirante de dupla ação)

Marca: SOLH da Richge Technology

Visão geral do produto

     Cilindro padrão de tirante da série SOLH SC, o modelo básico é do tipo de haste única de dupla ação. Quatro tirantes travam as tampas dianteiras e traseiras para estrutura rígida, acessórios de montagem completos, ampla faixa de curso. Amplamente utilizado para empurrar, manusear materiais e posicionar em linhas de automação, que é o cilindro pneumático padrão econômico mais popular.

Estrutura principal e recursos de design

     -- Estrutura: Quatro tirantes conectam o cilindro de alumínio e as tampas das extremidades, alta rigidez, anti-impacto, operação estável a longo prazo.

     -- Tipo de atuação: Haste única de dupla ação, força de saída bidirecional.

     -- Material: Corpo de alumínio anodizado rígido, vedação de pistão bidirecional; Haste de pistão em aço cromado duro 45#.

     -- Almofada: Almofada de ar ajustável em ambas as extremidades para reduzir o impacto e o ruído de operação.

     -- Instalação do sensor: Ranhuras do sensor na área do tirante para interruptores magnéticos CMSG/DMSG/EMSG para detectar a posição do pistão.

     -- Vantagem: Comprimento de corpo mais curto sob o mesmo tamanho de furo em comparação com o cilindro de perfil ISO15552, custo competitivo.

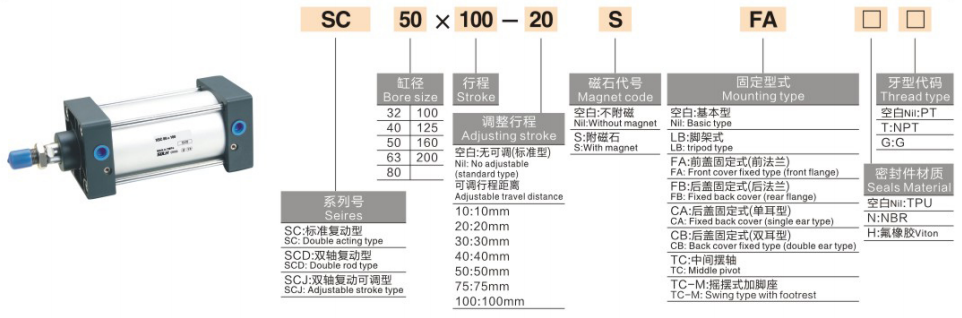

Regra completa de codificação do modelo

   1. Exemplo de modelo:SC50×100-S

   2. Modelos Derivativos

     -- SCD: Dupla haste de dupla ação, anti-torção

     -- SCJ: Haste dupla com curso ajustável

     -- SCF: Cilindro de válvula solenóide integrado

     -- SCL: Cilindro bloqueável, retenção de carga quando o ar é cortado

   3. Exemplos de pedidos padrão

     -- SC63×150-S: Bore63, acidente vascular cerebral150, ímã embutido, tipo básico

     -- SCJ40×200-S: Bore40, curso200, curso ajustável, com ímã

Especificações Técnicas Principais

Impulso teórico @0,5MPa (haste única, unidade:N, fator de segurança ≥2)

Tipos de montagem e acessórios

   1. Opções de montagem

     --  Tipo básico, flange FA/FB, manilha CA/CB, suporte de pé LB, munhão TC/TCM1.

   2. Acessórios opcionais

     -- Junta flutuante, olhal de haste, conector I/Y/U/F, interruptores magnéticos CMSG/DMSG/EMSG.

Guia de seleção rápida em 3 etapas

   1. Seleção do furo: Calcule o empuxo necessário com base na carga, reserve ≥50% de margem de segurança; tamanho de atualização para carga cantilever/offset.

   2. Confirmação de curso: Adicione margem de segurança de 10 ~ 20 mm no deslocamento efetivo; curso padrão máximo 1000 mm.

   3. Correspondência de configuração

     -- Feedback de posição: Escolha o modelo do ímã -S e combine os interruptores magnéticos;

     -- Montagem: Selecione flange/pé/manilha de acordo com o layout da máquina;

     -- Função especial: SCD para haste dupla, SCJ para curso ajustável, SCL para travamento de carga.

Resumo de uma frase

     Cilindro padrão de tirante econômico da série SOLH SC com almofada de ar ajustável e opções de montagem abundantes, atuador linear de baixo custo ideal para tarefas gerais de empurrar, transferir e posicionar automação.
