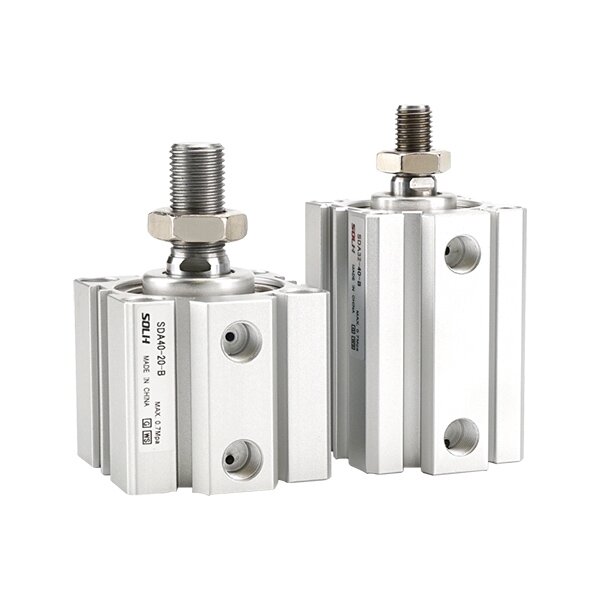

Cilindro pneumático compacto ultrafino série SDA

Marca: SOLH da Richge Technology

Visão geral do produto

     Cilindro compacto ultrafino quadrado da série SOLH SDA, atuador compacto econômico clássico. Comprimento do corpo apenas 1/2 ~ 1/3 do cilindro do tirante padrão. Dimensão de montagem intercambiável com as séries Airtac ACQ e SMC CQ2. Adequado para empurrar, fixar e posicionar em um espaço de instalação limitado, amplamente utilizado em automação 3C, máquinas de embalagem e equipamentos de fixação.

Estrutura e principais recursos

     -- Corpo de alumínio quadrado ultrafino, suporte para instalação embutida para economizar espaço;

     -- Barril anodizado duro, haste de pistão cromada, resistente ao desgaste e anticorrosão;

     -- Variantes completas: dupla ação, retorno por mola simples, haste dupla, curso ajustável, versão equipada com ímã;

     -- Amortecedores de borracha integrados em ambas as extremidades para absorção de choque e redução de ruído;

     -- Vedação bidirecional de baixo atrito com armazenamento de graxa, longa vida útil isenta de óleo;

     -- Ranhuras circundantes do sensor para instalação flexível do detector magnético magnético.

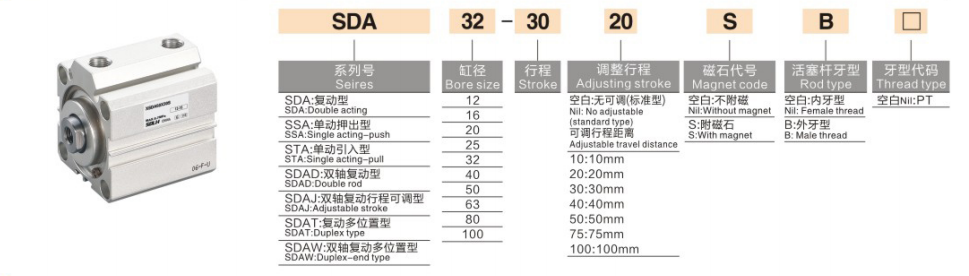

Regra de codificação do modelo

   1. Exemplo: SDA20-50-SB

     -- SDA: Nome da série; SSA=extensão de mola; STA=retração por mola; SDAD=haste dupla; SDAJ=curso ajustável

     -- 20: Tamanho do furo: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Comprimento do curso 5~200mm

     -- -S: anel magnético embutido

     -- -B: Haste de rosca externa; em branco = thread interno

Especificações Técnicas

Força teórica de impulso e tração a 0,5 MPa (haste única)

Resumo de uma frase

     Cilindro pneumático compacto ultrafino econômico SOLH SDA com variantes abundantes, intercambiável com ACQ e CQ2, atuador de curso curto de baixo custo ideal para aplicações automáticas de fixação e empurrão com economia de espaço.
