O cilindro padrão quadrado sem tirante SOLH SE está em conformidade com os padrões ISO15552 e VDMA24562, diretamente intercambiável com as séries FESTO DNC e SMC CP96S. O corpo quadrado de alumínio integrado oferece alta rigidez, equipado com almofada de ar ajustável de extremidade dupla e ranhuras de sensor em 3 lados para instalação flexível. As variantes incluem haste simples, haste dupla, curso ajustável e tipo com trava BSE, adequadas para aplicações de carga média-pesada e alta frequência de curso longo. O cilindro anodizado rígido suporta operação sem óleo com múltiplas opções de montagem, amplamente adotadas para máquinas-ferramentas, embalagens e automação de transportadores. Serviço personalizado de longo curso, estoque suficiente e fornecimento estável em massa para fabricantes globais de automação.
Cilindro padrão quadrado sem tirante série SE ISO15552
Marca: SOLH por Richge Technology | Exportar versão do catálogo
Visão geral do produto
O cilindro padrão quadrado sem tirante da série SOLH SE está em conformidade com o padrão internacional ISO 15552 / VDMA 24562. Adote um cilindro de alumínio quadrado integrado com almofada de ar ajustável de extremidade dupla e ranhuras de montagem do sensor em 3 lados. Adequado para automação geral, curso longo, ciclagem de alta frequência e aplicações de carga média-pesada. Intercâmbio mecânico direto com as séries SMC CP96S e FESTO DNC.
Estrutura principal e recursos de design
1. Estrutura: Barril de alumínio quadrado integrado sem tirantes, combinado com tampas dianteiras e traseiras, almofada de ar ajustável em ambas as extremidades, alta rigidez e layout compacto.
2. material: cilindro de alumínio anodizado duro, tampas fundidas de alta resistência, haste de pistão de aço 45 # cromado duro, leve e resistente ao desgaste.
3. Variantes de Operação
-- SE: Modelo padrão de dupla ação de haste única
-- SED: Haste dupla dupla ação para anti-torção
-- SEJ: Haste dupla com curso ajustável
-- BSE: Cilindro travável para retenção de posição intermediária
-- Sufixo -S: Anel magnético integrado para interruptor magnético (sem -S = sem ímã)
4. Vedação: Vedação tipo Y duplo composto NBR + PA com compensação de armazenamento de óleo, baixa pressão de inicialização e longa vida útil.
5. Almofada: Almofada de ar ajustável de forma independente em ambas as extremidades para absorver o impacto, reduzir a vibração e o ruído.

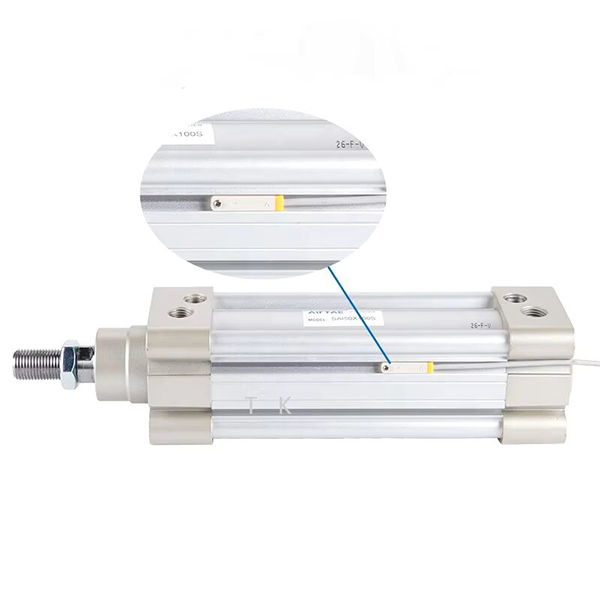

6. Layout do sensor: Ranhuras de montagem de três lados (superior/esquerda/direita) para interruptores magnéticos CMSE/DMSE, ângulo de instalação flexível.
7. Intercambialidade: dimensão padrão ISO15552, substituição direta para SMC CP96S e FESTO DNC.

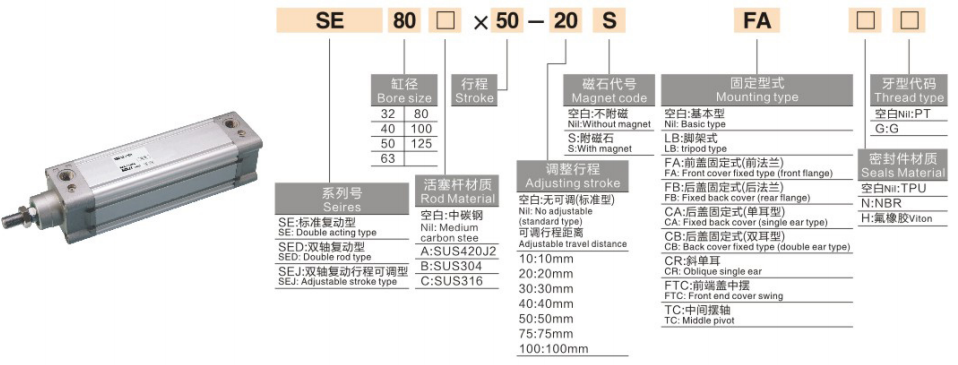

Regra completa de codificação do modelo
1. Exemplo de modelo:SE50-200-S-FA
Segmento
Código
Definição
SE
Código da série
Cilindro padrão quadrado sem tirante
50
Tamanho do furo
φ32/40/50/63/80/100/125mm
200
Comprimento do curso
Padrão: 25 ~ 1000 mm, máximo personalizado de 1800 mm
-S
Opção magnética
Anel magnético embutido; remova o sufixo para versão não magnética
FA
Código de montagem
FA=Flange frontal; FB=Flange traseiro
LB=Montagem de pé
CA=manilha simples; CB = manilha dupla
2. Exemplos de pedidos padrão
-- SE63-150-S-LB: Bore63, acidente vascular cerebral 150, ímã embutido, montagem no pé
-- BSE: Cilindro travável para parada de posição intermediária arbitrária
-- Versão personalizada de alta temperatura: Vedação especial para -20 ~ + 150 ℃
Guia de seleção rápida em 3 etapas
1. Seleção do furo: Calcule o empuxo necessário, reserve ≥50% de margem de segurança; priorize SE para cargas pesadas e cursos longos.
2. Confirmação do curso: Adicione margem de segurança de 10 ~ 20 mm; curso máximo padrão de 1000 mm, personalizado até 1800 mm.
3. Correspondência de configuração
-- Feedback de posição: Selecione o modelo magnético SE-S, combine os interruptores magnéticos CMSE/DMSE;
-- Montagem: montagem em pé LB para carga horizontal, flange FA para instalação vertical;
-- Requisito de travamento intermediário: Escolha o cilindro com trava BSE.
Resumo de uma frase
O cilindro quadrado sem tirante SOLH SE ISO15552 pode substituir diretamente FESTO DNC e SMC CP96S, equipado com almofada de ar ajustável e formas de montagem abundantes, atuador linear de longo curso perfeito para equipamentos de automação de carga média-pesada.
