Cilindro padrão de perfil livre de tirante série SI | Cilindro Pneumático ISO 15552

Marca: SOLH da Richge Technology

1. Visão geral do produto e principais recursos estruturais

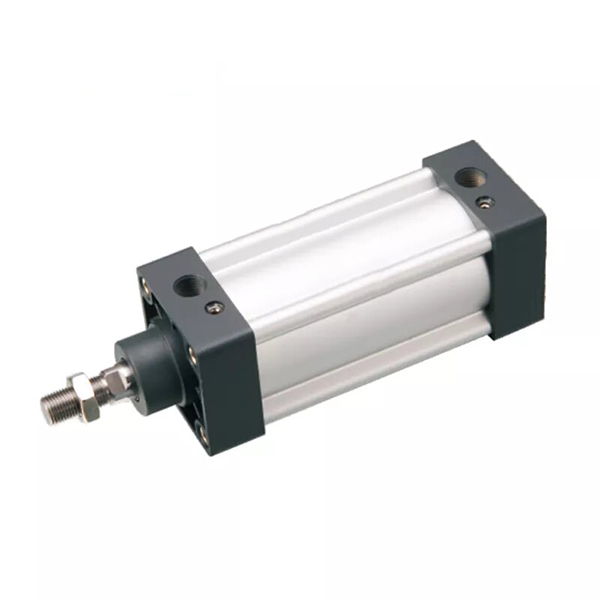

     A série SOLH SI é um cilindro padrão de dupla ação de alta precisão totalmente compatível comISO 15552 (antiga ISO 6431/VDMA 24562) padrões internacionais, comparados com a série Festo DNC. Adotando um tubo de cilindro de perfil de alumínio em forma de estrela sem tirante, ele não possui tirantes expostos, ranhuras de interruptor magnético integradas, amortecedor de ar ajustável nos dois lados e compatibilidade total com acessórios ISO. Com rigidez superior, desempenho anti-torção, longa vida útil e aparência limpa, ele serve como o principal cilindro padrão ISO de gama média para substituir os tradicionais cilindros SC de tirante, perfeitamente adequados para equipamentos de exportação e máquinas automatizadas padronizadas.

  1.1 Compatibilidade Padrão

     Totalmente em conformidade com os padrões industriais ISO 15552 e VDMA 24562. Todas as dimensões de montagem, interfaces e acessórios são completamente intercambiáveis ​​com os principais cilindros ISO globais, como DNC, SE e DSBA, suportando substituição sem modificação e montagem de lote padronizada.

  1.2 Estrutura de perfil otimizada

     Adota tubo de cilindro de perfil de liga de alumínio quadrado em forma de estrela integrado sem tirantes expostos. A estrutura geral oferece alta rigidez, excelente capacidade anti-torção, aparência elegante e resistente à corrosão. Ranhuras padrão reservadas para interruptores magnéticos em ambos os lados permitem a instalação direta de sensores das séries CMSE, DMSE e CS1 sem suportes extras.

  1.3 Movimento Diversificado e Derivados Funcionais

     • Padrão SI: Movimento alternativo de dupla ação e haste única, modelo padrão universal para a maioria dos cenários automatizados

     • Haste Dupla SID: Saída de haste de extremidade dupla, realizando operação síncrona e estabilidade anti-torção aprimorada

     • Curso ajustável SIJ: Estrutura de haste dupla com porcas limitadoras ajustáveis ​​para ajuste preciso do curso

     • Tipo bloqueável SIL: Equipado com dispositivo de travamento de posição final ou arbitrária para retenção de pressão de segurança e fixação de posição

     • Válvula SIF Tipo Integrado: Válvula solenóide integrada da série 4M, design integrado válvula-cilindro para economizar espaço de instalação

     • Tipo Anti-Torção SIQ: Estrutura quadrada da haste do pistão para precisão de posicionamento anti-torção ultra-alta

  1.4 Sistema tampão de alto desempenho

     Padrão equipado comamortecedor de ar ajustável de dois lados + almofada elástica PPV. O curso do amortecedor aumenta proporcionalmente com o diâmetro do cilindro, reduzindo efetivamente o impacto e o ruído durante a operação em alta velocidade e com carga pesada, garantindo um movimento cíclico estável e de baixa vibração.

  1.5 Vedação durável e configuração de material

     Adota estrutura de vedação de compensação unidirecional em formato de Y duplo, apresentando pressão inicial ultrabaixa (0,1 MPa), operação estável sem óleo e vida útil prolongada. A haste do pistão é feita de aço 45# com cromagem dura, proporcionando excelente resistência ao desgaste, resistência à ferrugem e estabilidade estrutural.

  1.6 Configuração de Indução Magnética

     Suporta anel magnético integrado (configuração -S) como padrão, compatível com interruptores magnéticos da série AirTAC CMSE, DMSE, CS1-B/F/U, alcançando detecção de posição do pistão em tempo real e ligação de sinal automatizada.

2. Regras completas de nomenclatura de modelos e exemplos de pedidos

  1. Código de modelo típico: SI 50×150-S-FA

 2. Explicação do código da série derivada

     • SID: Haste dupla de dupla ação e saída de haste dupla para operação síncrona e desempenho anti-torção

     • SIJ: Tipo de haste dupla de curso ajustável com porcas de ajuste fino para calibração de curso flexível

     • SIL: Tipo travável com posição final ou travamento de posição arbitrária para posicionamento de segurança

     • SIF: Tipo integrado de válvula solenóide, estrutura integrada de cilindro de válvula para economia de espaço

  3. Exemplo de pedido padrão

     SI 63×200-S: Furo de 63 mm, curso de 200 mm, com anel magnético, amortecedor de ar ajustável padrão

3. Parâmetros técnicos principais (tipo padrão)

4. Gráfico teórico de impulso e tensão de 0,6 MPa (haste única, fator de segurança ≥2)

5. Acessórios de montagem e modelos derivados

  5.1 Tipos de montagem universal padrão ISO (totalmente intercambiáveis ​​com DNC/SE)

     • FA/FB: Montagem em flange frontal/flange traseira para instalação fixa plana

     • CA/CB: Montagem em manilha simples/manilha dupla para operação de giro articulado

     • LIBRA: Montagem em suporte de pé para instalação fixa lateral

     • TC/TCM: Montagem em munhão / munhão magnético para posicionamento de giro intermediário

     • L: Montagem lateral para layout de espaço compacto

     Acessórios universais: Juntas I/Y/U/F, juntas flutuantes, rolamentos de extremidade de rótula, totalmente compatíveis com todos os cilindros padrão ISO 15552.

  5.2 Principais Vantagens da Série Derivada

     • Haste Dupla SID: Saída síncrona de extremidade dupla, estabilidade estrutural aprimorada e capacidade anti-deflexão

     • Curso ajustável SIJ: Ajuste fino do curso flexível para se adaptar aos requisitos variáveis ​​do curso de trabalho

     • Tipo bloqueável SIL: Travamento confiável e retenção de pressão para evitar desvio de posição sob desligamento ou mudança de carga

     • Válvula SIF Tipo Integrado: Design de válvula solenóide integrada, circuito de ar simplificado, espaço de instalação e custo de montagem reduzidos

     • Tipo Anti-Torção SIQ: Estrutura especial da haste quadrada para posicionamento anti-torção de alta precisão

6. Cenários de aplicação e comparação de seleção (SI vs SC vs DNC)

  6.1 Cenários de Aplicação Prioritária para Série SI

     • Equipamentos de exportação e máquinas automatizadas de padrão europeu que exigem intercambialidade de interface ISO 15552

     • Linhas de produção automatizadas que exigem aparência limpa, sem tirantes e instalação compacta lado a lado

     • Condições de trabalho que exigem maior rigidez, desempenho antitorção e vida útil mais longa que os cilindros SC, com melhor desempenho de custo que os cilindros DNC

     • Cenários lineares universais de empurrar, prensar, posicionar, manusear, montar, empacotar e automação de máquinas-ferramenta

  6.2 Comparação do Modelo Principal

7. Guia de seleção rápida em 3 etapas

     1. Seleção do tamanho do furo: Selecione o diâmetro do furo de acordo com a carga horizontal/vertical real e a demanda de impulso, reserve não menos que 50% de margem de segurança; atualize 1 ~ 2 tamanhos de furo para carga excêntrica e condições de trabalho cantilever.

     2. Seleção de traços: Adicione margem de segurança de 20 ~ 50 mm com base no curso de trabalho real; curso máximo configurável de até 2.000 mm.

     3. Configuração Funcional: Configuração padrão com anel magnético -S + buffer de ar ajustável PPV; selecione SID para haste dupla, SIJ para curso ajustável, SIL para função de travamento e FA/FB/CA/CB/LB/TC para métodos de montagem correspondentes.

Resumo de uma frase

     O cilindro padrão ISO 15552 sem tirantes da série SOLH SI apresenta estrutura integrada de perfil, alta rigidez, amortecedor de ar ajustável e intercambialidade universal completa, sendo o substituto econômico de médio porte para cilindros SC tradicionais e cilindros DNC importados, amplamente aplicável para equipamentos automatizados padronizados e de nível de exportação.
