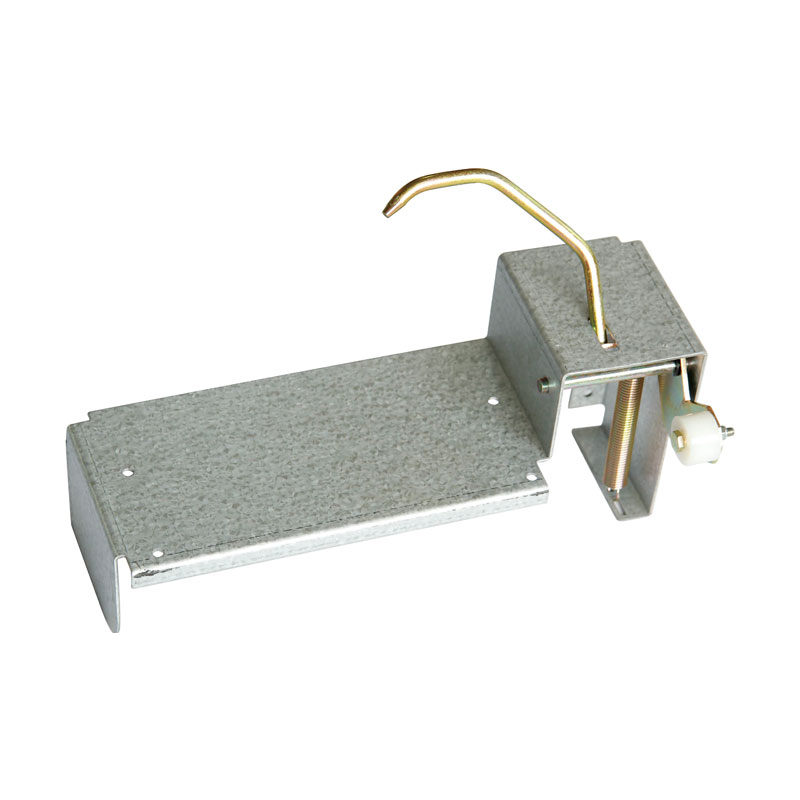

O intertravamento de tomadas secundárias do painel de distribuição é um componente de segurança vital projetado para garantir a operação segura e confiável de tomadas secundárias em sistemas de painéis elétricos. Este mecanismo de intertravamento reforça protocolos de segurança, evitando o acionamento não autorizado ou inseguro de tomadas secundárias, protegendo assim tanto o pessoal quanto o equipamento. Intertravamento de tomadas secundárias do conjunto de manobra Construído com materiais duráveis e resistentes à corrosão, como aço inoxidável e ligas robustas, garantindo desempenho duradouro e resiliência em vários ambientes operacionais.
Características principais do intertravamento do soquete secundário do painel Richge:
● Conjuntos de manobra: Ideal para uso em painéis de manobra elétrica onde os intertravamentos de tomadas secundárias são cruciais para garantir a operação segura e controlada de componentes de alta tensão.
● Sistemas Elétricos Industriais: Adequados para ambientes industriais que exigem soluções robustas de intertravamento para manter a segurança operacional e evitar acesso não autorizado.
● Infraestrutura de serviços públicos: Perfeito para instalações de serviços públicos onde mecanismos de intertravamento confiáveis e seguros são essenciais para o bom funcionamento e segurança das redes elétricas.
Características principais do intertravamento do soquete secundário do painel Richge:
1. Construção durável: feita de materiais resistentes à corrosão de alta qualidade, como aço inoxidável ou polímeros duráveis. Projetado para suportar ambientes industriais agressivos e oferecer desempenho confiável sob uso contínuo.
2. Compatibilidade versátil: Projetado para ser compatível com uma ampla gama de configurações de soquete secundário e sistemas de manobra. Oferece flexibilidade para integração em diversas configurações elétricas, seja para novas instalações ou retrofits.
3. Conformidade com os padrões: Adere aos padrões e regulamentos de segurança do setor para garantir desempenho confiável e conformidade com os códigos de segurança elétrica.
Desenho dimensional de esboço e instalação
| 5XS.573.010 |
|
|
|
número de série |
nome |
codinome |
Somente/definir |
| 1 | Suporte |
BXS.043.017.1-4 |
1 |
| 2 | rolo |
8XS.224.021 |
1 |
| 3 | Parafusos |
8XS.288.015 |
1 |
| 4 | Soldagem de haste de corrente |
8XS.288.015 |
1 |
| 5 |
轴 |
3XS.200.020 |
1 |
| 6 | Soldagem de haste de corrente |
GB896-88 |
2 |
| 7 | Parafusos |
8XS.900.010 |
1 |
| 8 | Porca M5 |
GB6170-86 |
1 |
| 9 | Junta de anel 5 |
GB9-87 |
1 |
| 10 | Junta de anel 5 |
GB97.1-85 |
1 |
Dispositivo de intertravamento de tomada secundária 5X5.573.010 Suporte 8XS.043.017.1-4 Manual
|
número de série |
nome |
H |
Observação |
| Suporte |
8XS.043.017.1 |
136 mm |
Carrinho de mão do disjuntor VD4 equipado com carrinhos de mão ≤1250A e de tamanho semelhante |
| 8XS.043.017.1 |
116 mm |
Carrinho de mão com disjuntor VSI |
|
| 8XS.043.017.3 |
126 mm |
Carrinho de mão do disjuntor VD4 equipado com carrinhos de mão de 1600-2500A e tamanho semelhante |
|
| 8XS.043.017.4 |
80mm |
Carrinho de mão do disjuntor VD4 equipado com carrinhos de mão 3150A e de tamanho semelhante |
|
| 8XS.043.017.14 |
100mm |
|
