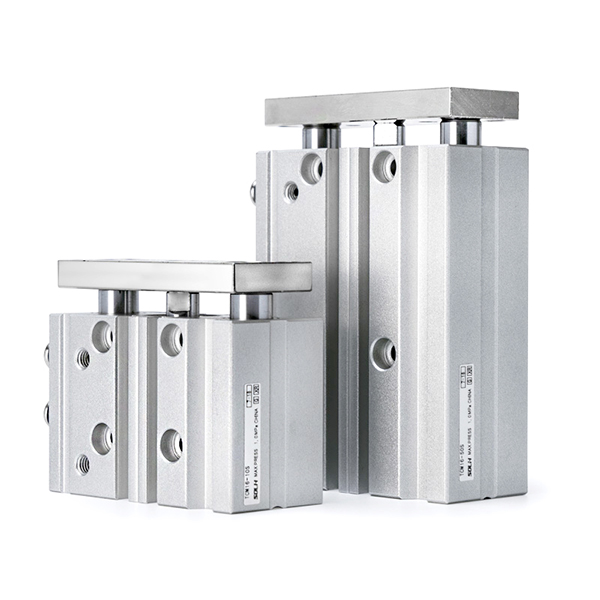

Cilindro de haste guia triaxial série TC | Cilindro pneumático anti-torção de alta rigidez TCL/TCM

Marca: SOLH da Richge Technology

Visão geral do produto e principais recursos estruturais

     A série SOLH TC é um cilindro de haste guia triaxial de alto desempenho que adota uma haste guia dupla integrada + estrutura de haste de pistão central. Apresentando rigidez ultra-alta, excelente capacidade anti-torção, forte resistência à carga lateral e precisão de posicionamento precisa, esta série cobre uma faixa de furo completo de φ6mm a φ100mm, incluindo dois modelos principais: tipo de rolamento de esferas de precisão TCL e tipo de rolamento deslizante para serviço pesado TCM. É amplamente utilizado para estações compactas de empurrar, levantar, parar e translação precisa, servindo como um substituto perfeito para a série SMC MGP em cenários de automação padrão.

Principais vantagens estruturais

• Estrutura triaxial de ultra-alta rigidez: Equipado com duas hastes guia de aço de alta resistência e uma haste de pistão central, a estrutura triaxial integrada oferece mais que o dobro da resistência à torção e capacidade de carga lateral dos cilindros comuns. Previne eficazmente flexões e deslocamentos, adaptando-se a cargas excêntricas e condições de trabalho de impacto transversal com excelente estabilidade.

• Configurações de rolamento duplo para cenários completos

￮ TCL (rolamento de esferas): Fricção ultrabaixa, curso ultra suave e operação estável de alta frequência, ideal para levantamento de precisão, ciclismo de alta velocidade e requisitos de movimento de baixa fricção.

￮ TCM (rolamento deslizante): Adotando bucha deslizante de liga de latão, apresenta excelente resistência ao desgaste, resistência ao impacto e tolerância de carga lateral, perfeitamente adequada para condições de trabalho com carga pesada, poeira e frenagem.

• Design fino e compacto integrado: A unidade de acionamento e a unidade de guia são altamente integradas para minimizar o espaço geral de instalação. As entradas de ar duplas nas superfícies superior e lateral suportam um layout de tubulação flexível, adaptando-se a diversas direções de tubulação no local e estruturas compactas de equipamentos.

• Posicionamento de repetição de alta precisão: Os furos de posicionamento de precisão são reservados na base, na face traseira e na placa de fixação para garantir uma precisão de posicionamento de repetição ultra-alta. As ranhuras do interruptor magnético de quatro lados suportam a instalação do interruptor multidirecional, realizando uma detecção flexível e abrangente da posição do curso.

• Configuração Premium Padrão: Anel magnético integrado (ímã S padrão), amortecedores de borracha de extremidade dupla e design isento de óleo e livre de manutenção, em conformidade com os padrões de operação de oficina limpa. O design de dupla ação com curso padrão variando de 5 mm a 500 mm cobre quase todos os cursos de acionamento de automação convencional.

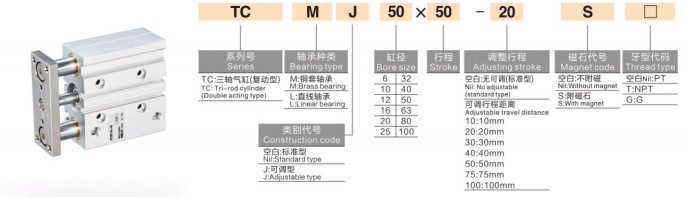

Regras completas de nomenclatura de modelo

Exemplos de modelos: TCM20-50S | TCL16-30J-20S-T

Exemplos de referência de pedido padrão

• TCM25-75S: furo de 25 mm, curso de 75 mm, tipo de rolamento deslizante com ímã embutido

• TCL20-50J-20S: furo de 20 mm, curso padrão de 50 mm, curso ajustável de 20 mm, tipo de precisão de rolamento de esferas com ímã

• TCM32-100S-T: furo de 32 mm, curso de 100 mm, tipo de rolamento deslizante com resistência a altas temperaturas

Parâmetros técnicos principais padrão

(Condições de teste padrão: temperatura normal de 20 ℃, pressão nominal de 0,5 MPa)

1. Parâmetros Gerais de Desempenho

• Modo de operação: Movimento alternativo de dupla ação

• Faixa de pressão de trabalho: 0,1~1,0MPa; Pressão de prova: 1,5 MPa

• Temperatura ambiente: -20℃~70℃ (ambiente convencional sem gelo); -20℃~120℃ (-T versão de alta temperatura)

• Velocidade operacional do pistão: 50 ~ 500 mm / s (φ6 ~ 63 furo pequeno e médio); 50~400 mm/s (φ80/100 furo grande)

• Modo buffer: Amortecedor de borracha de extremidade dupla padrão; amortecedor de almofada de ar opcional para cenários de alto impacto

• Modo de Lubrificação: Operação isenta de óleo e livre de manutenção, adequada para ambientes industriais limpos

2. Dados de impulso teórico (@0,5MPa, Unidade: N)

3. Dados de peso do produto (curso de 50 mm, unidade: kg)

Comparação de seleção principal TCL vs TCM

Métodos de montagem e cenários típicos de aplicação

1. Design flexível de montagem múltipla

• Montagem direta no corpo: Orifícios de parafusos reservados nas faces inferior, lateral e final para fixação direta sem necessidade de suportes extras, permitindo rápida montagem e desmontagem para instalação no local.

• Acessórios Auxiliares Opcionais: Acessórios de montagem em flange (F) e suporte de pé (L) estão disponíveis, suportando layout horizontal e vertical flexível para se adaptar a diversos projetos estruturais de equipamentos.

2. Principais aplicações industriais

• Automação de Linha Transportadora: Parada de peças, levantamento de materiais e posicionamento de paletes; forte resistência ao impacto e desempenho anti-deslocamento garantem transporte estável e limitação da operação.

• Processamento de precisão eletrônica 3C: Manuseio de PCB, posicionamento de crimpagem de terminal e translação de peças leves; alta precisão anti-rotação garante montagem e processamento de precisão com deflexão zero.

• Máquinas de embalagem: Condução do defletor de material, comutação da porta do silo e empurrão de material em curta distância; corpo compacto adapta-se perfeitamente ao layout de equipamentos de embalagem altamente integrados.

• Automação Industrial Geral: Levantamento de gabarito, ejeção de peças e acionamento de carga excêntrica; integra funções de cilindro e guia para substituir as combinações tradicionais de cilindro dividido + haste guia, simplificando a estrutura do equipamento e reduzindo custos.

Comparação de substituição da série TC vs Série SMC MGP

Guia de seleção rápida em três etapas

1. Seleção do tamanho do furo: Calcule o empuxo necessário de acordo com a carga de trabalho real; selecione o tamanho do furo com empuxo teórico ≥ carga real × 1,5, reservando margem de segurança de 50% para evitar operação de sobrecarga.

2. Seleção do tipo de rolamento: Escolha o rolamento de esferas TCL para posicionamento preciso e cenários de ciclismo suave de alta frequência; escolha o rolamento deslizante TCM para condições de trabalho com carga pesada, poeira e alto impacto.

3. Seleção de configuração funcional

￮ Demanda de ajuste fino do curso: Selecione o curso ajustável do tipo J (faixa ajustável de 0 ~ 50 mm)

￮ Demanda de detecção de posição: Selecione a configuração do ímã S + interruptores magnéticos multidirecionais (instaláveis ​​nos quatro lados)

￮ Ambiente de trabalho de alta temperatura: Selecione a opção resistente a altas temperaturas -T (-20 ℃ ~ 120 ℃)

Resumo de uma frase

      O cilindro de haste guia triaxial da série SOLH TC integra alta rigidez, resistência à carga super lateral e desempenho anti-rotação de alta precisão, com opções de rolamento duplo e curso ajustável e funções opcionais de alta temperatura, servindo como o substituto direto mais econômico para a série SMC MGP para elevação, parada e posicionamento de automação em toda a cena.
