Válvula manual de manípulo de 2/2 e 3/2 vias série VHK | Válvula rotativa de dedo compatível com a série SMC VHK

Marca: SOLH por Richge Technology | Substituição totalmente intercambiável para série original SMC VHK

1. Visão geral do produto

     A série SOLH VHK é uma válvula de corte manual tipo botão mini dividida emVHK2 2/2 vias eVHK3 3/2 vias tipos. Ele adota um design de botão giratório de 90° para realizar o controle liga-desliga do circuito pneumático. O modelo de 3/2 vias possui estrutura de exaustão oculta integrada que libera automaticamente a pressão residual da porta A quando fechada, sem necessidade de porta de exaustão R externa. Projetado para instalação direta em linha de tubulação sem montagem de base extra, ele serve como uma chave manual ideal para tubos ramificados pneumáticos, válvula de alívio de pressão de segurança na frente de válvulas solenóides e controle liga-desliga do circuito de vácuo. A série completa é totalmente compatível dimensional e funcionalmente com a série SMC VHK original para substituição direta e intercambiável.

  1.1 Identificação do Núcleo e Lógica de Operação

     • Marcação de cor do botão: Botão cinza para tipo VHK2 de 2 vias; Botão azul para tipo VHK3 de 3 vias, conseguindo identificação visual rápida

     • Lógica de comutação: Rotação de 90° no sentido anti-horário para abertura da válvula; Rotação de 90° no sentido horário para fechamento da válvula, com indicação clara do status do ponteiro do botão

     • Estrutura de vedação: O design de vedação da válvula poppet oferece excelente desempenho hermético com microvazamento ultrabaixo. O torque operacional ultraleve (0,04~0,14N·m) permite fácil rotação e comutação dos dedos

2. Regras de codificação do modelo e especificação de interface

     Lógica de codificação: VHK[2/3][A]-[Especificações da porta frontal]-[Especificações da porta traseira]

  2.1 Definição do Modelo

     • VHK2: Tipo de corte único de 2/2 vias

     • VHK3: Corte de 3/2 vias + tipo de alívio de pressão residual

     • Um sufixo: Nova estrutura de botão anti-queda atualizada (versão melhorada); Não A para versão antiga padrão

     • Sufixo R: Corpo da válvula à prova de fogo e retardante de chamas

  2.2 Definição do código do tipo de porta

     • Código F: Porta de encaixe para conexão de mangueira de nylon PU

     • Código S: Porta de rosca externa para conexão de pipeline rosqueada

  2.3 Exemplos de aplicação de modelo:

     • VHK3A-08F-02S: Válvula de botão anti-queda atualizada de 3/2 vias, porta P φ8 push-fit, rosca externa G1/4 de porta A

     • VHK2-06F-06F: Válvula padrão de 2/2 vias, tipo push-fit de porta dupla φ6 direto

  2.4 Lista completa de especificações de interface da série completa

3. Parâmetros Técnicos Principais

4. Distinção Funcional Central (Guia de Seleção de Chave)

 4.1 VHK2 2/2 vias (botão cinza)

     • Estado aberto: P⇋A totalmente conduzido para fornecimento de ar estável

     • Estado Fechado: Portas P e A completamente cortadas sem função de exaustão

     • Aplicativo principal: Controle liga-desliga de tubulação pura, amplamente utilizado para retenção de circuito de vácuo e interruptor de fonte de ar principal

  4.2 VHK3 3/2 vias (botão azul)

     • Estado aberto: P→A condução de entrada de ar para operação normal do equipamento

     • Estado Fechado: Porta P fechada, a porta A esgota automaticamente a pressão residual através do canal oculto integrado

     • Vantagem Central: Esvaziamento de gás residual com uma chave após o desligamento, eliminando riscos de pressão residual e garantindo a desmontagem segura da válvula e a manutenção do equipamento

5. Vantagens do Núcleo Estrutural

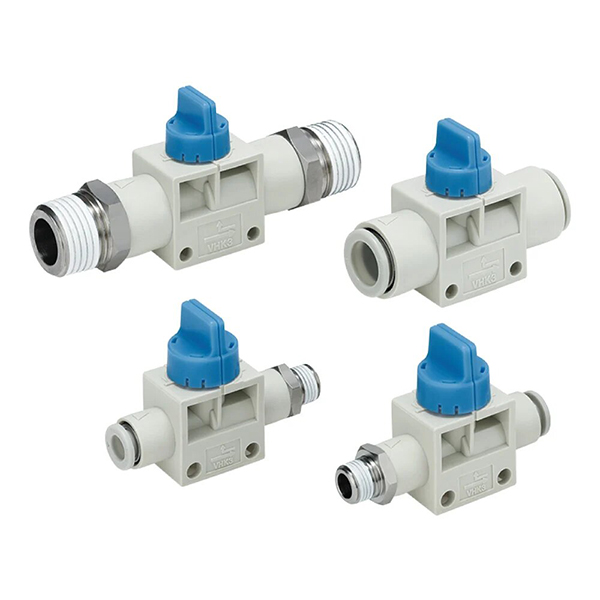

     • Quatro combinações universais de pipeline: Suporta modos de conexão FF duplo push-fit, rosca externa dupla SS, FS P-push/A-thread, SF P-thread/A-push, totalmente adaptável a vários layouts de pipeline no local

     • Suporte Fixo Opcional: Equipado com suporte de montagem de encaixe para instalação fixa opcional em painel e gabinete, métodos de instalação flexíveis

     • Estrutura anti-queda VHK-A atualizada: Design anti-afrouxamento do botão otimizado, evitando efetivamente a queda do botão durante a operação repetida de alta frequência, melhorando a estabilidade do serviço

     • Tamanho Mini Compacto: Design de corpo ultrapequeno, perfeitamente adequado para calhas de arame, espaços estreitos de equipamentos e circuitos micropneumáticos compactos

     • Excelente desempenho de vedação: A estrutura de vedação do gatilho de precisão atinge micro vazamentos ultrabaixos, garantindo uma operação hermética estável a longo prazo

6. Distinção de seleção: Válvula de botão VHK vs Válvula deslizante manual HSV

7. Cenários típicos de aplicação

     • Alívio de pressão de segurança frontal da válvula solenóide: Fonte de ar → VHK3 → válvula solenóide. A válvula de 3 vias esvazia automaticamente a pressão residual atrás da válvula quando fechada, realizando desmontagem e manutenção seguras de componentes pneumáticos sem risco de pressão.

     • Controle liga-desliga do circuito de vácuo: Válvula de 2 vias VHK2 instalada na tubulação de vácuo da ventosa, cortando a pressão do vácuo de forma estável após o desligamento para manter o efeito de retenção do vácuo e evitar falha de vazamento de ar.

     • Chave de ramificação de microcilindro para ferramentas: Aplicado ao controle start-stop manual local da fonte de ar do microcilindro, conveniente para depuração de equipamento único, manutenção e comutação de circuito independente.

Resumo de uma frase

     A série SOLH VHK é uma mini válvula manual rotativa de 90° totalmente compatível com a série VHK original da SMC. Com funções duplas de corte de 2 vias e alívio de pressão residual de 3 vias, combinações diversificadas de interface de rosca/encaixe e operação ultraleve, é a mini válvula de comutação manual ideal para circuitos ramificados pneumáticos, controle piloto e proteção de segurança do sistema de vácuo.
