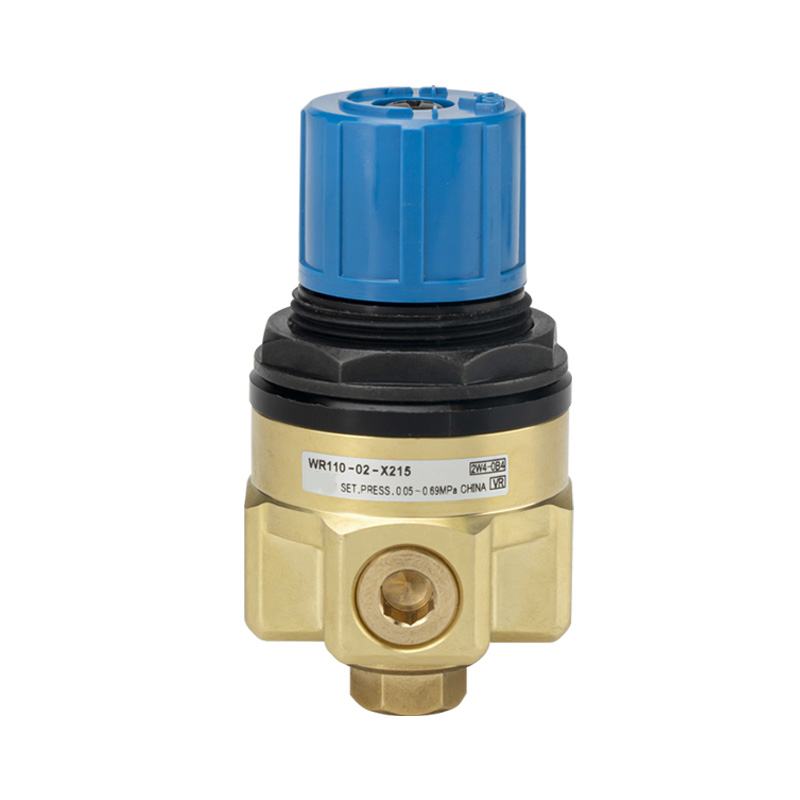

Regulador de pressão de água compacto série WR110

Marca:OLH da Richge Technology (睿其格科技)

Posicionamento do produto

     A série WR110 é um regulador de pressão compacto de ação direta desenvolvido exclusivamente para água de resfriamento industrial e tubulações de água de processo. Construída com carcaça de latão especial anticorrosão, esta válvula oferece regulação constante da pressão da água e diversas opções de instalação para combinar com sistemas de circulação de água em miniatura.

Estrutura e Princípio de Funcionamento

     --Estrutura composta de pistão-diafragma de ação direta com função de alívio integrada

     --Meio aplicável: Água da torneira e água industrial em geral; não é adequado para água deionizada ou ultrapura

     --O corpo da válvula adota material de latão especial com desempenho antiferrugem e anti-incrustação

     --Equipado com botão de ajuste azul com trava montado na parte superior

     -- Porta lateral Rc1/8 reservada para instalação de manômetro

     --Duas soluções de montagem: instalação com rosca direta ou suporte de fixação opcional B21-1P

Principais recursos principais

1. Duas faixas de pressão ajustáveis ​​opcionais

     --WR110-X224 versão de baixa pressão: 0,08–0,39 MPa

     --WR110-X215 versão de média pressão: 0,05–0,69 MPa A pressão máxima de trabalho atinge 0,8 MPa e a pressão de prova é de 1,72 MPa.

2. Construção em latão anticorrosivo de grau de água

     O corpo especial em latão resiste eficazmente à corrosão da água e à acumulação de calcário. Combinada com vedações de borracha resistentes à água, a temperatura operacional cobre -5°C ~ +60°C.

3. Mini contorno compacto e leve

     Dimensão total φ45×75mm com peso líquido de apenas 0,26kg, equipamento embarcado perfeitamente ajustado e tubulações estreitas de água de resfriamento.

4. Regulação estável com proteção de alívio de sobrepressão

     Resposta rápida e pequena flutuação da pressão de saída. O canal de alívio interno libera automaticamente o excesso de pressão para proteger as tubulações a jusante. O botão travável evita ajustes de pressão não intencionais causados ​​por vibração ou toque acidental.

5. Portas de rosca flexíveis e montagem multidirecional

     Portas Rc1/8 e Rc1/4 padrão; Rosca NPT opcional para modelo X215. Uma porta de medição lateral dedicada é reservada e a instalação vertical é recomendada para desempenho ideal.

Tabela de Especificações Técnicas

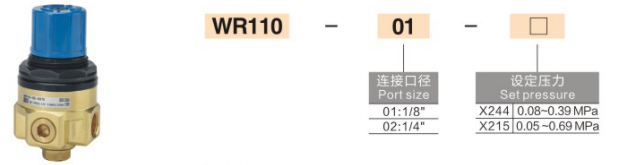

Explicação do código do modelo

Exemplo: WR110-02-N-X215

     --WR110: Série de produtos básicos

     --01/02: Tamanho da porta correspondente

     --N: versão da rosca NPT; marca em branco representa rosca Rc padrão

     --X215 / X224: Código para diferentes faixas de ajuste de pressão

Cenários típicos de aplicação

     Linhas de circulação de água de resfriamento de máquinas-ferramenta e fusos Sistemas de resfriamento para equipamentos de corte e soldagem a laser Tratamento de água pequeno e estabilização de pressão de entrada de membrana RO Tubulações de abastecimento de água para instrumentos de teste e dispositivos analíticos Circuitos de umedecimento e pulverização em máquinas de impressão e fabricação de papel Tubulações de água de processo não pura para equipamentos auxiliares médicos e semicondutores。

Resumo de uma frase

     O regulador de pressão específico para água WR110 possui corpo de latão anti-calcário, classificação de pressão de 0,8 MPa, faixas de pressão duplas ajustáveis, tamanho compacto, alívio integrado e botão com trava, tornando-o o componente de controle de pressão preferido para pequenos sistemas industriais de circulação de água.
