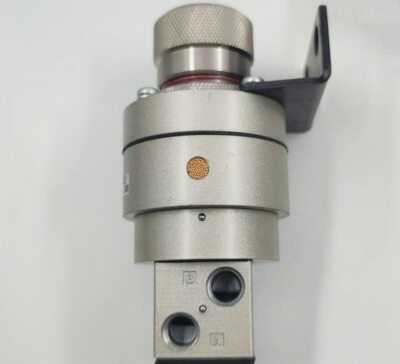

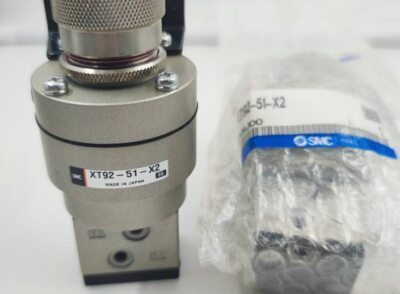

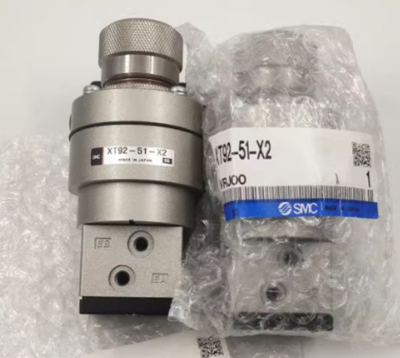

Válvula de detecção de pressão de precisão XT92-51-X2

Marca:SOLH da Richge Technology

Visão geral do produto

     XT92-51-X2 é uma válvula especial personalizada UTC da marca SOLH Richge. Ele difere fundamentalmente dos reguladores de pressão de precisão comuns e serve como uma válvula de detecção de pressão dupla dedicada para proteção de segurança de baixa pressão e comutação de sinal pneumático. Esta unidade personalizada foi desenvolvida para acionamento de limite de pressão e controle de intertravamento de sinal duplo em circuitos de segurança automatizados.

1. Especificações técnicas básicas (totalmente compatível com SMC)

     --Modelo: Versão especial personalizada XT92-51-X2

     --Tipo de estrutura: válvula de dupla pressão de detecção de pressão de ação direta

     -- Rosca da porta: Rc1/8, compatível com acessórios de tubulação M5

     --Meio aplicável: ar comprimido limpo

     --Faixa de pressão de comutação ajustável: 0,1 ~ 0,5 MPa

     --Pressão máxima de trabalho: 0,8 MPa

     --Pressão de prova: 1,2 MPa

     --Temperatura ambiente operacional: -5℃ ~ +60℃

     --Peso líquido: aprox. 300g

     --Funções principais: Detecção de limite de pressão, intertravamento de segurança de baixa pressão, comutação de sinal de circuito de ar duplo

2. Layout da porta lógica de 3/2 vias

     --P: Porta de entrada de suprimento de ar principal

     --A/B: Duas portas de saída de comutação independentes

     --R: Porta de exaustão com silenciador embutido

     --Botão de ajuste superior: Define o limite de disparo de pressão personalizado (por exemplo, 0,4 MPa)

     --Opções de instalação: montagem em suporte ou montagem em painel

3. Princípio de funcionamento

     Quando a pressão do sistema excede o limite predefinido: O ar flui da porta P para a porta A, enquanto a porta B se conecta à exaustão R. Quando a pressão do sistema cai abaixo do limite predefinido: O ar flui da porta P para a porta B, enquanto a porta A se conecta à exaustão R. A válvula realiza a comutação automática do caminho de ar no limite de pressão fixo para completar o intertravamento de segurança e o controle do sinal lógico pneumático.

4. Comparação de desempenho: reguladores de precisão XT92-51-X2 VS ARP / IR

5. Cenários típicos de aplicação

     Intertravamento de segurança de baixa pressão: Muda automaticamente o equipamento para o modo de espera seguro quando a pressão do ar cai abaixo do valor predefinido Comutação automática da fonte de ar dupla: Muda para a fonte de ar de espera quando a pressão da tubulação principal falha Intertravamento de permissão de pressão da máquina: Restringe a inicialização do equipamento até que a pressão do ar atinja um limite válido Unidade lógica pneumática integrada: Substitui o conjunto combinado de pressostatos separados e válvulas solenóides para simplificar o layout geral do circuito de ar

Resumo de uma frase

     A válvula de detecção de pressão SOLH XT92-51-X2 personalizada executa proteção de baixa pressão e comutação de caminho de ar de limite fixo; é um componente lógico pneumático especial para circuitos de intertravamento de segurança e não pode ser usado para regulação contínua de pressão de precisão.
