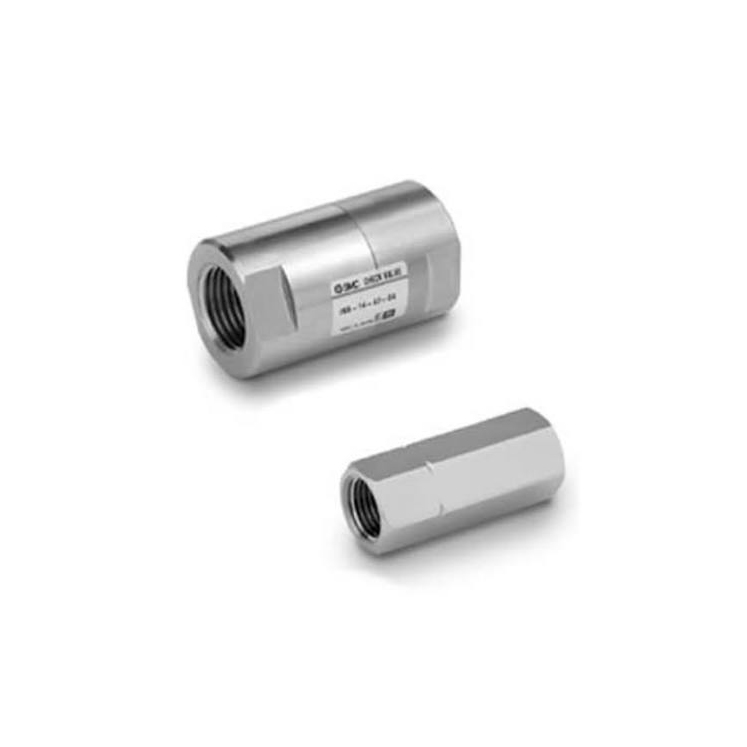

Válvula de retenção de baixa pressão de rachadura série XTO674 / INA14

Marca:SOLH da Richge Technology

Posicionamento do produto

     As séries SOLH XTO674 e INA14 compartilham a mesma plataforma de produto, apresentando pressão de craqueamento ultrabaixa e compatibilidade de meio duplo para ar comprimido e água. Essas válvulas de retenção em linha rosqueadas são amplamente aplicadas para evitar fluxo reverso em circuitos de vácuo e sistemas pneumáticos em geral, também adequadas para tubulações de líquidos e água de baixa pressão. O XTO674 concentra-se em condições de trabalho em baixas temperaturas, enquanto o INA14 cobre cenários industriais padrão e resistentes à corrosão.

 Classificação do código do modelo e regra de nomenclatura

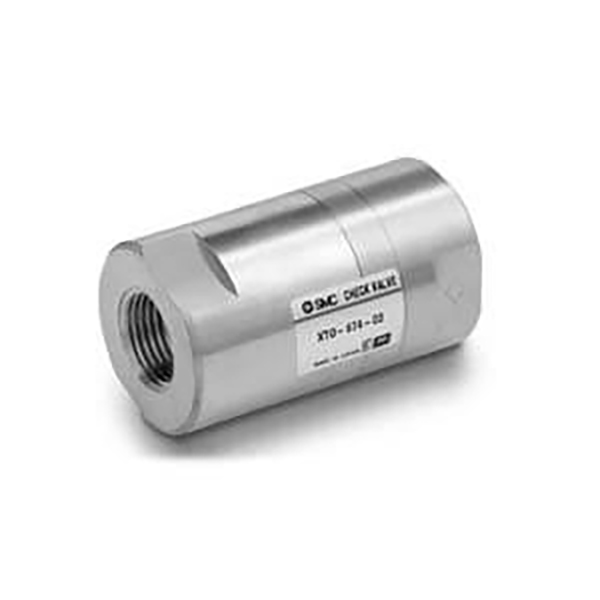

     -- XTO674: Corpo em latão, versão resistente a baixas temperaturas (temperatura operacional mínima de -30°C)

     -- INA14: Série padrão, corpo opcional em latão/aço inoxidável SUS304, faixa de temperatura normal (mínimo de -5°C)

     -- Definição do sufixo do tamanho da porta: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Especificações técnicas universais compartilhadas

     -- Pressão de rachadura: 0,01 MPa (0,1 bar), limite ultrabaixo ideal para circuitos de vácuo e baixa pressão

     -- Pressão máxima de prova: 1,0 MPa

     -- Meios aplicáveis: ar comprimido, água, gás inerte neutro e líquido neutro

  1. Faixa de temperatura operacional

     -- XTO674: -30°C ~ +80°C (resistente criogênico)

     -- INA14: -5°C ~ +80°C

  2. Materiais de vedação opcionais

     -- NBR (Padrão): Para ar e água limpa, temperatura aplicável -5 ~ 60 ℃

     -- FKM: Resistente a óleo e resistente a altas temperaturas, até 80 ℃

     -- CR: À prova de intempéries e resistente à abrasão, opcional para a série XTO674

  3. Opções de material do corpo da válvula

     -- XTO674: Somente corpo em latão maciço

     -- INA14: Latão / aço inoxidável SUS304 (todas as principais peças molhadas em aço inoxidável)

Tabela típica de comparação de parâmetros de modelo

Principais vantagens do produto e escopo de aplicação

 1. Pressão de rachadura ultrabaixa de 0,01 MPa

     - Abertura estável sob condição de vácuo de -0,1 MPa, evita efetivamente a perda de vácuo e o refluxo da ventosa / gerador de vácuo.

  2. Vedação confiável bidirecional

     -- Fluxo direto suave, vazamento reverso zero; protege bombas de vácuo, válvulas solenóides e cilindros contra danos causados ​​por picos de pressão reversa.

  3. Mini estrutura roscada em linha

     -- Instalado diretamente em linha dentro da tubulação sem suportes de montagem extras, cabe perfeitamente no espaço compacto e estreito do layout do equipamento.

 4. Design universal duplo de ar e água médio

     -- Compatível com circuitos pneumáticos secos e tubulações de água líquida de baixa pressão para reduzir os tipos de estoque de peças sobressalentes.

 5. Compatibilidade total do sistema de vácuo

     -- Adequado para equipamentos de teste de vácuo e loops pulsantes de circulação de vácuo de pressão negativa.

Diretrizes de instalação e seleção de modelo

  1.  Marca de direção do fluxo: Uma seta "→" está impressa no corpo da válvula para indicar a direção do fluxo médio; a instalação reversa bloqueará completamente a passagem do fluido.

  2. Correspondência do tamanho da porta: Selecione Rc1/8" ~ Rc1/2" de acordo com o diâmetro da tubulação; Rc1/4" (sufixo 02) é a especificação geral mais comum.

  3.  Regras de seleção de mídia e temperatura

     -- Condições de trabalho em baixa temperatura/vácuo → Escolha a série XTO674

     --  Ar normal em temperatura ambiente e água limpa → INA14 com selo NBR
     -- Meio contendo óleo ou fluido de alta temperatura → INA14 com vedação de borracha de flúor FKM

  3. Layout recomendado do sistema de vácuo

     -- Instale a válvula de retenção entre o gerador de vácuo, o filtro e a ventosa para bloquear o refluxo de ar e manter o grau de vácuo estável durante a operação intermitente.

Vantagem de intercambialidade SOLH

     XTO674 e INA14 compartilham dimensões gerais idênticas, tamanho de porta de thread e parâmetros principais de desempenho. As duas séries podem ser substituídas diretamente no local, sem modificação da tubulação, proporcionando desempenho de custo superior em comparação com modelos equivalentes importados.

Resumo de uma frase

     A válvula de retenção rosqueada em linha SOLH XTO674 / INA14 com pressão de craqueamento ultrabaixa de 0,01 MPa suporta meios duplos de ar e água, corpo opcional de latão / aço inoxidável e vários materiais de vedação, fornecendo proteção anti-refluxo confiável para dutos industriais de vácuo, criogênicos, pneumáticos gerais e fluidos de baixa pressão.
