Minicilindro de aço inoxidável série CJ2K｜Tipo de haste não rotativa

Marca: SOLH da Richge Technology

Visão geral do produto

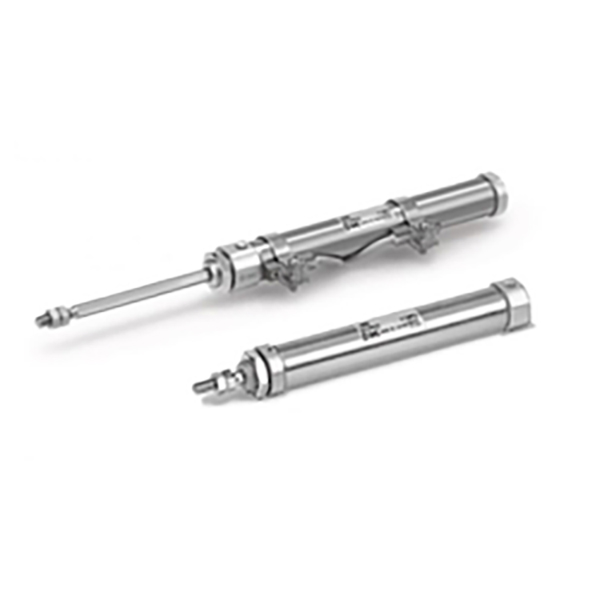

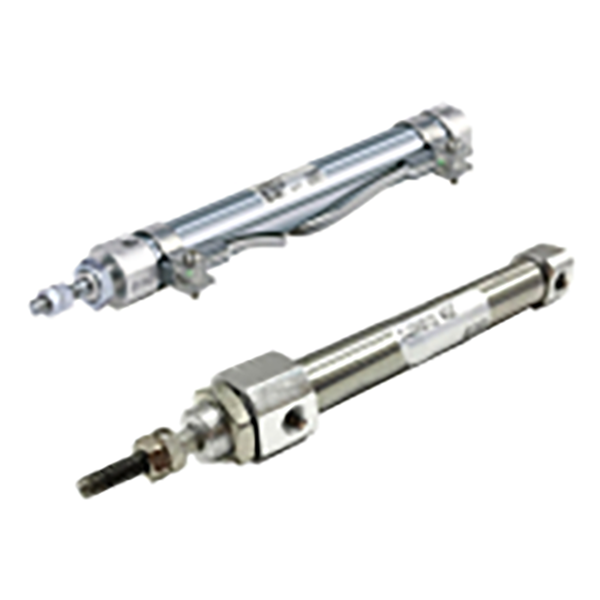

     A série SOLH CJ2K é um minicilindro de aço inoxidável com haste não rotativa, derivado da família de minicilindro CJ2. Característica principal: Haste de pistão anti-rotação hexagonal integrada com estrutura de guia interna para evitar que a haste gire durante a extensão e retração. Ideal para estações de precisão onde o acessório final deve manter uma posição angular fixa. Adotando barril de aço inoxidável 304, compacto e leve. Suporta três modos de operação: dupla ação, retorno por mola de ação simples, extensão de mola de ação simples. Tamanhos de furo: Φ10, Φ16. Totalmente intercambiável dimensionalmente com o CJ2K original importado. Anel magnético integrado opcional compatível com interruptores magnéticos M9BW. Amplamente adotado em pequenas aplicações de automação, equipamentos 3C, ferramentas de precisão e gabaritos.

Explicação completa da codificação do modelo

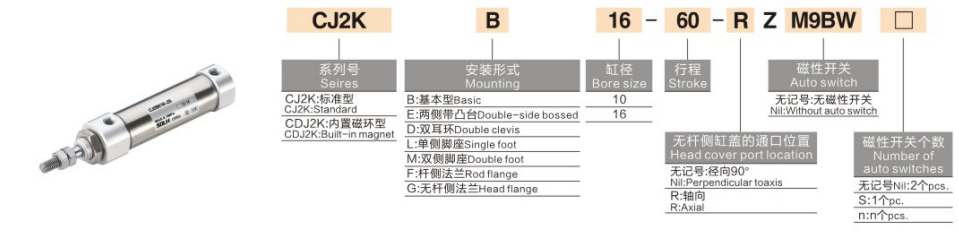

   1. Exemplo de modelo: CJ2KB10-30SZ-M9BW-B

   2. Exemplo de pedido

    CJ2KB10-30SZ-M9BW

     - Minicilindro não giratório, montagem básica, furo 10, curso 30, retorno por mola de ação simples, anel magnético embutido, equipado com chave magnética M9BW.

Estrutura central e vantagens de desempenho

   1. Anti-rotação mecânica da haste do pistão hexagonal (Core Advantage)

     -- Haste do pistão de seção transversal hexagonal combinada com bucha guia frontal para restringir a rotação circunferencial.

     -- Precisão anti-rotação: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Resolva problemas de deflexão causados ​​pela torção livre da haste do pistão redondo comum durante a alternância.

   2. barril de aço inoxidável 304, contorno fino e compacto

     -- Resistência à ferrugem e desempenho à prova de umidade; a estrutura cilíndrica economiza espaço de instalação dentro de gabinetes compactos de equipamentos.

   3. Vários modos de operação disponíveis

     -- Dupla ação: Fornecimento de ar em ambos os lados, impulso estável, preferido para produção em massa contínua

     -- Retorno por mola S: Estende quando energizado, retrai automaticamente após perda de energia

     -- Extensão da mola T: Retrai quando energizado, estende automaticamente após perda de energia para atender aos requisitos de redefinição de segurança

   4. Opções de montagem diversificadas

     -- Tipo básico, montagem em pé L, flange F, manilha dupla D. Suporta montagem vertical, horizontal e invertida.

   5. Operação sem óleo

     -- Graxa pré-revestida de longa duração no interior, compatível com ar comprimido seco e isento de óleo para operação estável a longo prazo.

   6. Detecção de posição magnética opcional

     -- Versão Z equipada com ímã embutido, coopera com o interruptor M9BW para enviar sinal de extensão/retração no local ao PLC para controle de intertravamento automático.

   7. Almofada de borracha padrão

     -- Almofadas de borracha incorporadas em ambas as extremidades para absorver o impacto do pistão e reduzir o ruído operacional.

Especificações Técnicas Padrão

   1. Impulso de saída teórico a 0,5 MPa (N)

Comparação de seleção: Haste redonda CJ2K não rotativa VS padrão CJ2

    1. ✅ Prefira CJ2K nessas condições de trabalho

     -- Gabaritos planos, garfos de mudança ou pinos de posicionamento montados na extremidade da haste, a deflexão da carga é proibida;

     -- Pequenas ferramentas de indexação, empurrando as peças dentro das ranhuras guia;

     -- Alimentação linear de câmeras e acessórios de inspeção que exigem ângulo constante;

     -- Grampos planos conectados à haste do pistão, a torção causará obstrução do material ou falha de posicionamento.

   2. ❌ Cenários aceitáveis ​​padrão CJ2

     -- Ejeção simples, empurrando peças redondas, sem restrição angular de carga, prioridade de custo.

Guia de seleção em três etapas

   1. Confirme o requisito anti-torção

     -- Fixação plana/quadrada com ranhura de posicionamento → Deve escolher a versão não rotativa CJ2K.

   2. Selecione o modo de operação

     -- Alternativo contínuo e impulso máximo → Dupla ação (sem sufixo S/T)

     -- Estenda com ar, retraia automaticamente após o desligamento → retorno por mola S

     -- Retrair com ar, ejetar automaticamente após o desligamento → Extensão da mola T

   3. Configure o sensor e a montagem

     -- Feedback de posição do PLC necessário: Adicionar sufixo Z (ímã integrado) + chave magnética M9BW

     -- Seleção de montagem: Flange F para instalação na face final; Pé L para montagem na moldura lateral; Manilha dupla D para movimento de giro articulado

Cenários típicos de aplicação

     -- Automação 3C: Empurrão de gabarito plano de PCB, posicionamento do conector em slots

     -- Equipamento de inspeção óptica: Alimentação linear de câmera com ângulo de detecção fixo

     -- Pequenas ferramentas e acessórios: ejeção de peças planas, alimentação de material em ranhuras guia

     -- Máquinas de embalagem: Posicionamento de caixa plana, empurrão de etiquetas pequenas

     -- Automação de laboratório e oficinas úmidas (barril antiferrugem de aço inoxidável)

Referência de circuito pneumático padrão

   1. Circuito Push de Dupla Ação

     - Lubrificador do regulador do filtro de ar AFC → Válvula solenóide 4V210-06 5/2 → Tubulação PU4 → CJ2KB16-60Z-M9BW

   2. Circuito de reinicialização de mola de ação única

     - Regulador de pressão AR → Válvula solenóide 3V210 3/2 → CJ2KB10-30SZ

Precauções de uso

     -- Evite carga lateral radial excessiva na haste do pistão. A força lateral acelera o desgaste da bucha guia e reduz a precisão anti-rotação.

     -- Instale a carga final coaxialmente para minimizar o momento de torção.

     -- Instale o filtro de ar AF a montante para evitar que a poeira obstrua o conjunto da guia.

     -- Evite operação de alta velocidade a longo prazo sob pressão total de 0,7 MPa; faça pleno uso da almofada de borracha.

     -- Versão de vedação de borracha de flúor personalizável para ambientes corrosivos fortes de ácidos e álcalis.

Resumo de uma frase

     O minicilindro de haste hexagonal não rotativa de aço inoxidável SOLH CJ2K fornece movimento linear anti-torção preciso, disponível em variantes de ação dupla / simples com vários estilos de montagem, compatível com interruptores magnéticos M9BW, atuador perfeito para testes 3C, inspeção óptica e estações de posicionamento de gabarito de precisão onde o desvio angular é proibido.
