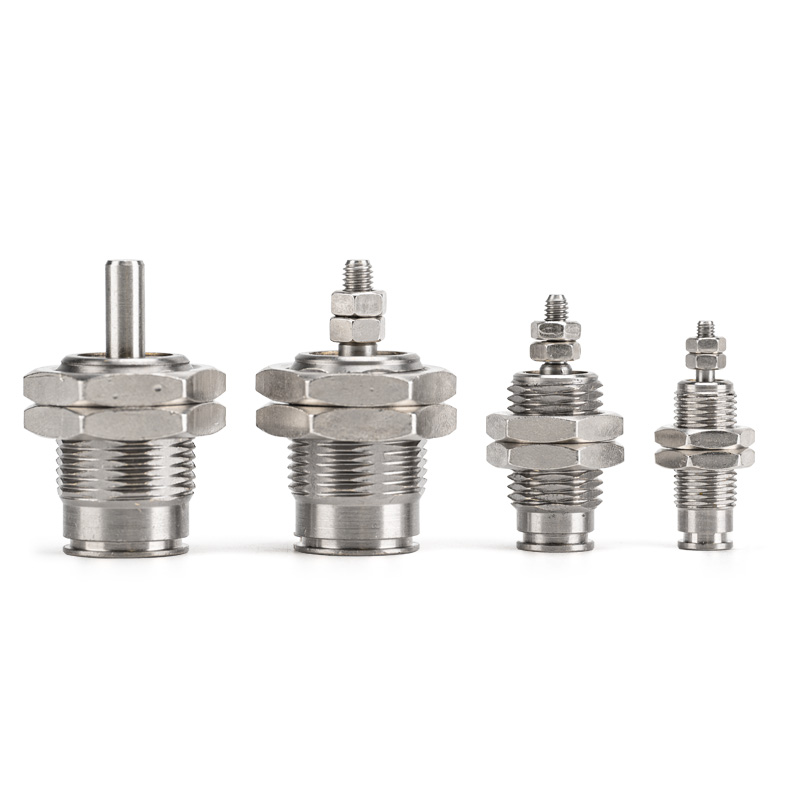

Cilindro de pino de ação única série CJP (microcilindro de curso curto)

Marca: SOLH da Richge Technology

Visão geral do produto

     A série SOLH CJP é um cilindro de pino de retorno por mola de ação simples. Características principais: corpo ultracurto, área mínima de instalação, impulso unidirecional e reinicialização automática da mola após corte de ar. Adequado para movimento push-pull de precisão unidirecional em espaço limitado, carga leve e estações de curso curto de alta frequência. É um modelo clássico para aplicações de condução unidirecionais em miniatura.

Estrutura principal e recursos de design

     -- Modo Drive: Simples ação (retorno por mola). Estenda quando o ar for fornecido; retraia automaticamente pela mola sem pressão de ar para uma operação segura.

     -- Tamanhos de furo: Ø4 / 6 / 10 / 16mm, cobrem faixa de carga útil micro a leve (0,1 ~ 3kg).

     -- Estrutura: Corpo em latão anodizado duro, haste de pistão em aço inoxidável, sem almofada embutida. Contorno extra curto, disponível para montagem em painel ou embutido no interior do equipamento.

     -- Tipos de montagem: Duas configurações principais — montagem em painel (B) e montagem embutida (S).

     -- Material e vedação: Carcaça de latão + vedações NBR, operação isenta de óleo, compatível com ambientes limpos e levemente oleosos. Vida útil mecânica ≥3 milhões de ciclos.

     -- Opção de sensor: variante CDJP com anel magnético integrado, suporta um interruptor magnético para detecção de posição estendida.

Regra completa de codificação do modelo

   1. Exemplo de modelo: CJPB6-10

   2. Exemplos de referência de pedido padrão

     -- CJPB4-5: Furo 4, curso 5, montagem em painel, sem anel magnético

     -- CDJPS10-15: Furo 10, curso 15, montagem embutida embutida, ímã embutido

     -- CJPB6-10H4: Furo 6, curso 10, montagem em painel, conexão push-in OD4

Especificações técnicas do núcleo universal (0,5 MPa, retorno por mola de ação única)

Principais vantagens competitivas

   1. Contorno ultracompacto economiza espaço de instalação

     -- O corpo extra curto suporta a incorporação embutida dentro de máquinas ou montagem em painel, reduzindo o espaço ocupado em até 50% em comparação com cilindros padrão, ideal para estações extremamente confinadas.

   2. Impulso unidirecional com reinicialização de desligamento

     -- A retração da mola é ativada quando o fornecimento de ar é interrompido. Seguro para movimentos unidirecionais de fixação, ejeção e posicionamento de parada.

   3. Resposta rápida e operação estável de alta frequência

     -- A vedação de baixo atrito sem amortecimento permite ciclos consistentes ≥250cpm para tarefas repetitivas de curso curto.

   4. Operação sem óleo e vida útil prolongada

     -- Adequado para condições de oficina limpa. Corpo em latão e vedação durável garantem ≥3 milhões de ciclos livres de manutenção.

   5. Configuração de montagem flexível

     -- Painel e montagem embutida disponível; a extremidade da haste pode ser plana ou arredondada para combinar com diversos projetos mecânicos.

Opções de montagem e aplicações industriais típicas

   1. Formulários de montagem

     -- Montagem em painel (B): Flange fixada na superfície do equipamento, conveniente para movimento externo de empurrar e puxar

     -- Montagem embutida (S): Corpo embutido no furo do equipamento, apenas a haste do pistão exposta para máxima economia de espaço dentro da máquina

   2. Cenários típicos de aplicação

     -- 3C e eletrônicos: fixação de micro peças, ejeção de chip, acionamento de gabarito em miniatura, teste de durabilidade de botão

     -- Instrumentos de precisão: comutação de miniválvulas, posicionamento de fibra, ajuste fino do instrumento, parada de curso curto

     -- Automação geral: carga/descarga de alta frequência, descascamento de etiquetas, transferência de microcomponentes, fixação unidirecional

     -- Equipamento médico: extensão de instrumento em miniatura, propulsão de microfluidos, conjuntos de posicionamento de precisão

Guia de seleção rápida em 3 etapas

   1. Seleção do furo com base na carga útil

      -- Ø4 ≤0,3kg;Ø6=0,3~0,7kg;Ø10=0,7~2kg;Ø16=2~3kg. Reserve ≥50% de margem de segurança.

   2.Confirmação de acidente vascular cerebral

     -- Curso padrão: 5/10/15mm. Cursos mais curtos proporcionam desempenho de alta frequência mais estável.

   3. Correspondência de configuração

     -- Feedback de posição: Escolha CDJP com ímã integrado mais um interruptor M9B para monitorar a posição estendida.

     -- Layout de montagem: Montagem embutida embutida (S) para instalação interna de equipamentos; montagem em painel (B) para montagem em superfície.

Resumo de uma frase

     O cilindro pneumático de micro pino com retorno por mola de ação única SOLH CJP oferece corpo compacto ultracurto com painel e opções de montagem embutida; A versão CDJP suporta detecção de chave magnética, atuador miniatura econômico ideal para ejeção unidirecional de curso curto, tarefas de fixação e posicionamento em 3C em espaço confinado, instrumentos de precisão e equipamentos de automação médica.
