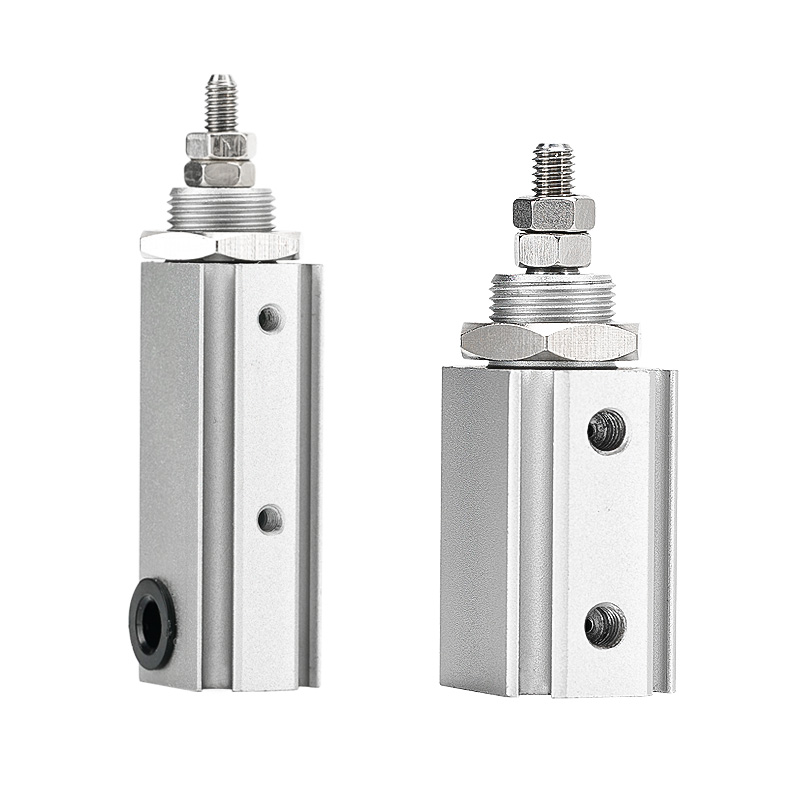

Cilindro de pino série CJP2 (dupla ação)

Cilindro de pino de dupla ação série CJP2 (microcilindro compacto)

Marca: SOLH da Richge Technology

Visão geral do produto

     A série SOLH CJP2 é um cilindro compacto de pino de dupla ação. Vantagens principais: corpo ultracurto, estrutura leve, impulso bidirecional estável e operação confiável de alta frequência. Projetado para movimento push-pull de precisão bidirecional em espaços confinados, microcargas médias e estações automatizadas de alto ciclo. É o modelo principal para aplicações de acionamento linear micro bidirecionais.

Estrutura principal e recursos de design

     -- Modo de acionamento: Dupla ação (fornecimento de ar para curso de extensão e retração). Faixa de diâmetro: Ø4 / 6/10 / 16mm, cobrindo cargas úteis de micro a pequenas.

     -- Estrutura: Corpo de alumínio extrudado (atualizado da versão tradicional em latão), 55% ~ 65% mais leve. Equipado com almofadas de borracha em ambas as extremidades para reduzir impacto e ruído.

     -- Montagem versátil: 6 configurações de montagem disponíveis: tipo básico, montagem em painel, montagem em flange, montagem em pé, montagem em munhão e montagem em manilha para instalação em múltiplas orientações.

     -- Compatibilidade do sensor: Todas as especificações construídas com anel magnético, suportam a instalação de dois interruptores magnéticos, incluindo furo mínimo de Ø4 e curso de 5 mm sem suportes extras.

     -- Material e vedação: Alumínio anodizado duro + vedações NBR, operação isenta de óleo, adequada para ambientes limpos ou levemente oleosos. Vida útil mecânica ≥3 milhões de ciclos.

Regra completa de codificação do modelo

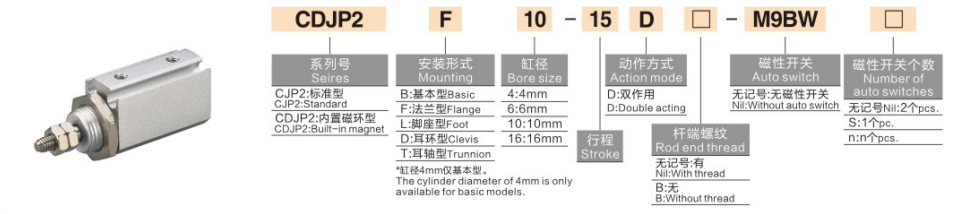

  1. Exemplo de modelo: CDJP2B10-15D-M9B

   2. Exemplos de referência de pedido padrão

     -- CJP2B6-20D: Furo 6, curso 20, tipo básico de dupla ação, sem anel magnético

     -- CDJP2F4-10D: Furo 4, curso 10, montagem em painel, anel magnético integrado

     -- CDJP2B16-30D-2M9B: Furo 16, curso 30, tipo básico, equipado com dois interruptores M9B

Especificações técnicas do núcleo universal (@0,5MPa, dupla ação)

Principais vantagens competitivas

   1. Corpo ultracurto e leve

     -- Comprimento total reduzido em 6 ~ 9,5 mm em comparação com o modelo CJP legado, peso reduzido em 55% ~ 65%, perfeito para layout de instalação ultraconfinado.

   2. Saída bidirecional estável

     -- Design de dupla ação sem mola de retorno. O empuxo bidirecional é 30% ~ 50% maior que os cilindros de ação simples equivalentes, adequados para cargas úteis de 100g a 5kg.

   3. Operação de alta frequência e baixo ruído

     -- Almofada de borracha + vedação de baixo atrito. Velocidade operacional 50 ~ 500 mm/s, estável acima de 200cpm, ruído de impacto ≤60dB.

   4. Montagem múltipla e padrão de anel magnético completo

     -- 6 formas de montagem que se adaptam a layouts de ferramentas complexos. Anel magnético equipado para todos os tamanhos, mesmo o diâmetro mínimo de Ø4 suporta interruptores magnéticos duplos para monitoramento de posição conveniente.

   5. Design isento de óleo e longa vida útil

     -- Compatível com linhas de produção limpas. O corpo de alumínio endurecido e as vedações resistentes ao desgaste garantem uma operação estável em ≥3 milhões de ciclos.

Opções de montagem e aplicações industriais típicas

    1. Formulários de montagem

     -- Tipo Básico (B): Fixação axial de rosca externa final para push-pull reto

     -- Tipo de painel (F): Corpo embutido no painel do equipamento para layout ultrafino

     -- Tipo de flange (L): Fixação de flange lateral da haste para aplicações de carga vertical

     -- Tipo de pé (T): Montagem de pé inferior para push-pull lateral horizontal

   2. Cenários típicos de aplicação

     - Eletrônica 3C: Aderência de microcomponentes, ejeção de chip, teste de durabilidade de botão, condução de gabarito em miniatura

     -- Equipamento de precisão: comutação de microválvulas, posicionamento de fibra, ajuste fino do instrumento, atuação de controle deslizante em miniatura

     -- Automação Geral: Carga/descarga de alta frequência, descascamento de etiquetas, transferência de peças de curso curto

     -- Dispositivos Médicos: Movimento telescópico de pequenos instrumentos, propulsão de microfluidos, conjuntos de posicionamento de precisão

Comparação de seleção: Microcilindros CJP2 VS CJ1 VS CJP

Guia de seleção rápida em 3 etapas

   1. Seleção do furo com base na carga útil

     -- Ø4 ≤0,5kg;Ø6=0,5~1kg;Ø10=1~3kg;Ø16=3~5kg. Reserve ≥30% de margem de segurança.

  2. Confirmação de AVC

     -- Escolha o curso de acordo com o deslocamento necessário; priorize cursos mais curtos para ciclismo estável de alta frequência.

   3. Correspondência de configuração

     -- Controle de malha fechada de posição: Equipe dois interruptores magnéticos M9B para feedback de posição bidirecional.

     -- Layout de instalação: Painel tipo (F) para equipamentos embarcados; tipo básico (B) para montagem roscada axial.

Resumo de uma frase

     O cilindro pneumático de pino compacto de dupla ação SOLH CJP2 apresenta corpo ultracurto e leve, impulso estável bidirecional, almofada de borracha e 6 variantes de montagem; Anel magnético integrado da versão CDJP2 compatível com interruptores da série M9, micro atuador linear ideal para tarefas push-pull bidirecionais de curso curto em 3C, instrumentos de precisão e equipamentos de automação médica.
